世紀星組態軟件簡介：

　　《世紀星組態軟件》是在PC機上開發的智能型人機接口（HMI）軟件係統
，運行於 Windows 98/2000/NT/XP 中(zhong)文(wen)操(cao)作(zuo)係(xi)統(tong)平(ping)台(tai)
，全(quan)中(zhong)文(wen)界(jie)麵(mian)。產(chan)品(pin)在(zai)開(kai)發(fa)和(he)設(she)計(ji)過(guo)程(cheng)中(zhong)，采(cai)用(yong)國(guo)際(ji)先(xian)進(jin)的(de)組(zu)態(tai)理(li)念(nian)

，吸(xi)收(shou)當(dang)前(qian)國(guo)內(nei)外(wai)先(xian)進(jin)組(zu)態(tai)軟(ruan)件(jian)的(de)優(you)秀(xiu)成(cheng)果(guo)，並(bing)經(jing)過(guo)嚴(yan)格(ge)的(de)實(shi)驗(yan)測(ce)試(shi)和(he)眾(zhong)多(duo)行(xing)業(ye)的(de)現(xian)場(chang)實(shi)踐(jian)。《世紀星組態軟件》作為一個實時的人機界麵實用程序生成器，可以產生在管理級別上的監控和數據采集（SCADA）程序。

　　《世紀星組態軟件》由開發係統（CSMaker）和運行係統（CSViewer）兩部分組成。CSMaker 和 CSViewer 是各自獨立的 Windows 32 位應用程序，均可單獨使用
，兩者又相互依存，在開發係統中設計開發的畫麵應用程序必須在運行係統中才能運行。

　　《世紀星組態軟件》開發係統是其應用程序的集成開發環境。開發者在這個環境中完成工況畫麵的設計、數據庫定義、動畫連接、設備安裝
、命令語言編寫等。開發係統具有先進完善的圖形生成功能；數據庫中有多種數據類型，對應於控製對象的特性，對數據的報警
、趨勢曲線
、曆史數據記錄、安全防範等重要功能有簡單的操作方法。

　　《世紀星組態軟件》運行係統是世紀星的實時運行環境，用於顯示開發係統中建立的動畫圖形畫麵，並負責數據庫與 I/O fuwuchengxudeshujujiaohuan。tatongguoshishishujukuguanliconggongyekongzhiduixiangcaijidaodegezhongshuju，bingbashujudebianhuayongdonghuadefangshixingxiangdibiaoshichulai，tongshiwanchengbaojing

、曆史數據記錄、趨勢曲線等監視功能。

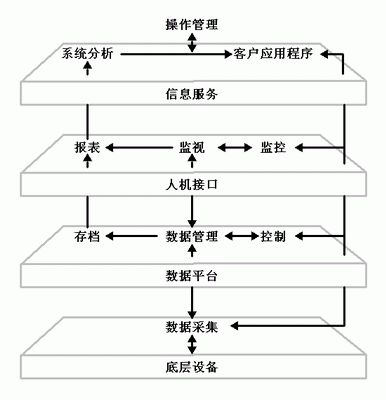

世紀星組態軟件結構示意圖：

世紀星 V7.10 版本新增功能
　　世紀星 V7.10 版本同世紀星 V7.00 及以前的版本相比較，新增或增強了以下功能：
1
、世紀星幫助：全麵修改了世紀星的在線幫助；增加了大量的使用示例；提供世紀星使用入門示例。
2
、個性化設置：用戶可以設置自己的組態開發界麵
，主要有：動態瀏覽器：提供最大化的工作空間； 自定義菜單、工具欄：用戶可以增加、減少菜單和工具欄的項目，還可以新增工具欄，創建自己專用的工具欄項目
；工具編輯：用戶可以增加、刪除常用工具，如：notepad.exe、mspaint.exe 等；自定義界麵風格：可以設置5種個性化界麵風格。
3、組態報表功能增加：在組態報表模板中可以設置報表底圖

；在報表任何位置插入圖像
；提供標準數據庫(如：Access
、SQL 等)數據向導導入功能；增加了多種統計函數
；常用曲線（如：柱狀圖、圓餅圖、折線圖、散點圖等）插入等。
4
、內嵌數據庫管理功能：係統運行時，通過函數 DBAccess() 調入數據庫管理對話框，可以實現對標準數據庫進行增加、修改、查詢、刪除和打印等功能。
5、語音報警：無需預先錄製語音，計算機就能實現語音報警，支持中文、英文兩種語言。
6、報警組和優先級報警：可以組合報警組和優先級報警兩種方式查詢係統報警信息。
7、配方功能：在係統運行時
，可以瀏覽配方
；提供對話框實時修改配方。
8、網絡瀏覽：提供備用IP地址，在網絡故障時，係統自動與備用機器建立連接，確保數據實時
、完整。
9、WEB 功能：客戶端全屏顯示
；遠程報警數據查詢
；遠程曆史數據查詢。
10
、變量字典：增加排序功能，可以按變量瀏覽列表中的任何一項進行排序；更新了變量檢索算法，大幅縮短了上萬個變量的查找時間。
11、分段線性轉換表：建立分段線性轉換表（即：非線性轉換表），在定義變量時直接將變量和分段線性轉換表相連

，係統自動進行分段線性轉換；可以用函數在世紀星的任何地方實現分段線性轉換
；提供分段線性表的導入和導出功能。
12、累計轉換方式：在定義變量時可以直接定義變量具有累計功能；提供直接累計和差值累計兩種累計轉換方式。
13

、變量使用查詢：可以查找變量使用的具體位置，如在“應用程序命令語言”的“程序運行時”使用了“10”次等；提供在畫麵中使用變量的圖素的坐標。
14、隨意選擇畫麵中圖素：利用 CTRL 鍵和鼠標組合，可以任意選中或取消選中畫麵中的圖素。
15、成組修改圖素屬性：選中的圖素所具有的相同屬性（如：字體、顏色等）可以一次性修改。
16、圖素鎖定：可以鎖定畫麵中的圖素和單元。
17、圖像導入：能直接導入15種圖形格式的圖像文件（如：BMP、JPG、GIF 等格式的圖像文件）。
18、動態調入 JPG、GIF 圖像：運行時可以動態調入 JPG、GIF 圖像。
19、運行時右鍵彈出菜單：在係統運行時，按鼠標右鍵，彈出用戶定義的菜單，並執行相應的功能。
20、信息顯示對話框：在係統運行時
，提供信息顯示對話框，該對話框可以自動調整窗口大小；可以設置按鈕數量、按鈕信息
；所有按鈕均與命令語言相連接。
21

、在畫麵的任意位置顯示提示信息(Tip)：在係統運行時，當鼠標移動到指定畫麵的指定區域時
，將出現提示信息。
22、多種立體圖庫：提供立體按鈕

、立體開關
、立體指示燈等多種立體控件。
23
、LED 控件：提供以 LED 方式顯示的時鍾控件和數值控件。
24、批次曲線：批次曲線是用於生產過程中
，顯示批次處理數據的曲線控件
，有2條設定曲線、8條實時曲線
，並允許對未執行的設定點的參數進行調整。
25
、XY 曲線控件：增加遊標顯示，動態設置曲線參數。
26
、XY 曆史數據曲線控件：控件自動讀取曆史數據
，可以顯示8條關聯兩個變量的曆史曲線，具有遊標顯示，動態設置曲線參數功能。
27、表格框控件：在畫麵中可以插入表格框控件，並且可以直接調入組態報表模板，實現組態報表的各種功能；可以實時刷新顯示動態數據；直接調入配方，修改後可以再存回到配方中；能設置表格的行標題和列標題。
28、數據庫表格框控件：在畫麵中可以插入數據庫表格框控件
，用於連接 Microsoft Access 數據庫，可以對數據庫表的記錄進行增加、修改、刪除、查詢和打印操作。
29、設備驅動程序：新增上百多個設備驅動程序。
30、設備通訊測試：世紀星的開發係統中
，在添加硬件設備驅動的同時，可以對該設備進行通訊測試，查看與世紀星相連的設備是否通訊正常。
31

、仿真 PLC：用戶開發世紀星工程時，經常用到 IO 驅動設備
，而這些 IO 設備已經安裝在現場，因此需要一個模擬 IO 設備，仿真 PLC 就是一個能模擬現場 IO 數據的仿真設備，可以模擬現場設備向世紀星提供數據，用於程序調試或模擬顯示。
32、通訊失敗時 IO 數據顯示選擇：IO 設備通訊失敗時，變量可以顯示問號、保持原值或顯示零。
33、選擇讀取 IO 變量值：在串口通訊時，利用 ReadIOData() 函數，選擇讀取特殊“采集頻率”的 IO 變量的值。
34
、切斷或連通設備通訊：係統運行時，可以隨時切斷或連通與硬件設備的通訊。
35、I/O口操作函數：利用 I/O 口操作函數可以直接操作 I/O 口
，支持 Windows 98/NT/2000/XP 平台。
36
、串並口操作函數：可以直接操作計算機串並口
，用於計算機與設備通訊，如操作打印口
，可以實現單行實時數據打印。
37

、設備故障自恢複功能：世紀星與設備通訊時，一旦出現通訊故障，世紀星停止與該設備的通訊
，在嚐試恢複時間到時
，將嚐試與設備重新建立通訊連接。
38、無線 GPRS 數據傳輸：利用無線移動數據通訊高速的數據傳輸功能和永遠在線的特點，從而確保數據傳輸的及時準確。
39、網絡控件：用戶可以借助該控件利用 VC++ 或 VB 等開發工具編寫應用程序和世紀星在網絡中進行數據交互，世紀星將每個用戶程序當作一個設備對象（從站），既可是本機的應用程序
，也可是網絡上其他機器的應用程序。
40、與VC++的接口功能：提供 UserDll() 函數
，用戶可以在命令語言中調用，每調用一次 UserDll() 函數


，係統自動調用 UserFunc.dll 中的 UserFunction() 函數
，世紀星提供 UserFunc.dll 的 VC++ 源程序
，用戶可以通過這個接口

，借助於 VC++ 完成組態軟件無法完成的功能（如：複雜算法等）。
41、主站和從站通訊：世紀星可以和其他軟件通過 Modem、RS232
、RS485、RS422通訊口
，按照 MODBUS 協議進行通訊，通訊時，世紀星可以做為主站
，也可以作為從站。
42、外部程序與世紀星數據交換控件DBComm：用戶可以用 VC、VB 等編程工具軟件，調用 DBComm 控件，實現與世紀星的數據交換。
43、曆史數據補餘：具有數據存儲功能的下位機
，當與上位機建立通訊後
，世紀星能將下位機中存儲的數據補充到曆史數據庫中；本功能適用於記錄儀

、儀器儀表
、電力係統的數據采集。
44
、用戶工程發布：用戶在用世紀星開發完工程後，可以將工程隨同世紀星安裝光盤發布。
具體請參閱世紀星在線幫助或《世紀星用戶手冊》。
