普傳變頻器在空壓機上的應用

    空壓機，全名為空氣壓縮機，是一種工礦企業中最常用的空氣動力提供設備。通常，空壓機分為螺杆式空壓機、活塞式空壓機等。

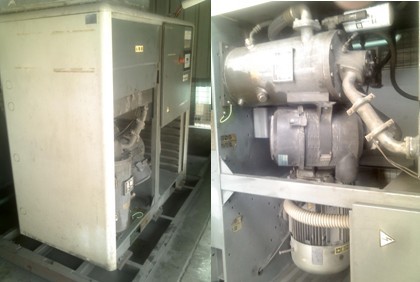

空壓機內部結構

    空氣壓縮機恒壓供氣使用變頻器與壓力控製構成閉環控製係統，使壓力波動減少到1.5%，降(jiang)低(di)噪(zao)音(yin)，減(jian)少(shao)振(zhen)動(dong)，保(bao)證(zheng)設(she)備(bei)穩(wen)定(ding)運(yun)行(xing)。使(shi)用(yong)變(bian)頻(pin)器(qi)後(hou)，空(kong)壓(ya)機(ji)可(ke)在(zai)任(ren)何(he)壓(ya)力(li)下(xia)隨(sui)意(yi)啟(qi)動(dong)
，打(da)破(po)了(le)以(yi)前(qian)不(bu)允(yun)許(xu)帶(dai)壓(ya)啟(qi)動(dong)的(de)規(gui)定(ding)，啟(qi)動(dong)電(dian)流(liu)較(jiao)以(yi)前(qian)大(da)大(da)降(jiang)低(di)。使(shi)用(yong)變(bian)頻(pin)器(qi)後(hou)，節(jie)電(dian)率(lv)普(pu)遍(bian)達(da)到(dao)20% zuoyou，tajiaofengji，shuibengleifuzaijiedianlvdi。dandianjigonglvdoubijiaoda


，qijiedianliangzhijiaoda，jingjixiaoyibijiaoxianzhu。zongzhi
，caiyonghengyagongqizhinengkongzhixitonghou，budankejieyue30～40%的電力費用

，延長壓縮機的使用壽命，並可實現"恒壓供氣"的目的，提高生產效率和產品質量。

現場用45KW空壓機

   深圳市某電子有限公司成立於2005年7月，總投資4000多萬元港幣
，公司以FPC柔性電路板貼片加工為主，現有全新貼片線11條
，其中中速線4條，中高速線3條，高速線4條，並設有SMT手印
、手擺和手機組裝線。依托廣州總部AKM（安捷利電子實業有限公司）和ZTE（中興通訊股份有限公司）的強大財務支持，公司現已發展為擁有占地麵積3000多平米，在職員工400餘人的高新技術產業龍頭企業

，擠身於深圳SMT柔性電路板貼片行業前列。

根據廠方要求
，我司產品要達到以下幾點要求：

1.       現場為37KW空壓機
，用我司PS7800 037Z3節能櫃。在工頻啟動時
，要保留星三角降壓啟動方式。

2.       需要加裝24VDC變壓器給壓力傳感器供電源，傳感器輸出4-20MA模擬信號，需將其串聯在電源與變頻器之間。

3.       需要加電流表

，以便用戶觀察節電效果。

4.       現場的走線工藝：保證無誤
，美觀。

5.       現場在樓頂，如下雨，容易漏水到櫃子裏
，保證機器正常工作。

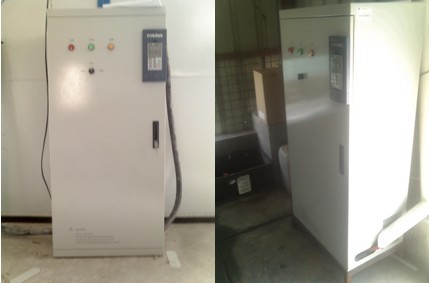

現場的PS7800 037Z3 電機環保節能器

我司從以下幾方麵滿足客戶需求：

1.       要保留星三角降壓啟動。將3相380V電源線直接接到PS櫃的輸入端，將櫃子的輸出接到星三角啟動第一個吸合的交流接觸器前端，將FWD與COM接jie到dao星xing三san角jiao啟qi動dong最zui後hou吸xi合he的de交jiao流liu接jie觸chu器qi的de常chang開kai觸chu點dian，則ze工gong頻pin啟qi動dong時shi星xing三san角jiao降jiang壓ya啟qi動dong有you效xiao。另ling外wai，需xu要yao從cong櫃gui子zi的de輸shu入ru端duan給gei星xing三san角jiao啟qi動dong的de三san個ge交jiao流liu接jie觸chu器qi和he空kong壓ya機ji操cao作zuo麵mian板ban提ti供gong工gong作zuo電dian壓ya。

2.       壓力傳感器需要24VDC工作電壓
，變壓器為220V變直流24V。從櫃子的變頻指示燈兩端取220V電壓，通過變壓器給壓力傳感器供電。接法：24V正極接傳感器正極；傳感器負極接變頻器的VF端子；變頻器的V3端子接24V負極。利用變頻器的PID功能實現現場的應用要求。

3.       加裝普通電流表，串聯在電源與PS櫃之間
，三進三出。

4.       現場的走線工藝。從線管裏穿線
、走線。

5.       訂作了一個底座，防止下雨時雨水漏入設備內部。

參數設置如下：

F04=7   PID調節方式控製頻率運行

F05=3   端子控製變頻器運行

F09=35  加速時間為35秒

F10=35  減速時間為35秒

F16=25  下限頻率為25秒

F44=2   在上電時先檢測電機運行速度

F72   P02=1   反饋信號選擇4~20mA電流信號

P04=67   鍵盤給定反饋值為量程的67%

P06=0.300  PID積分時間為0.3秒

P07=400   PID比例增益為70%

P08=0      PID故障檢測時間為0

其他參數為出廠值設置。

此工況變頻器的日常保養和維護、注意事項等：

1.       注意電磁幹擾。

2.       注意環境溫度。

3.       注意灰塵、粉塵的進入。

4.       注意雨天防水漏入
、流入設備內部。

附表：普傳變頻器應用於類似現場：

附照片：

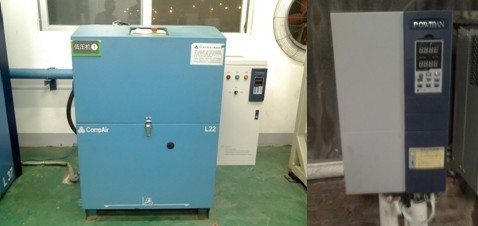

潮州現場

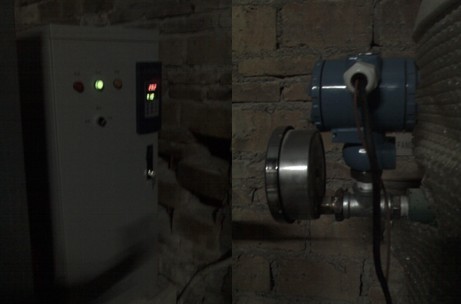

中山化工廠現場                                 中山洗水廠
