功能：

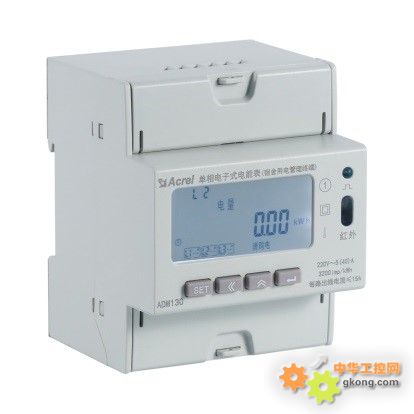

ADM130 單相電子式電能表（宿舍用電管理終端）主要用於計量單相交流用電，終端可以一路火線進線
，三路火線並聯輸出分別計量照明、插座
、空調回路，可進行預付費控製，並可對三路出線分別進行負載控製和時間控製並支持近30條跳閘事件記錄存儲功能
，管理終端支持485和紅外通訊

，可方便地實現遠程抄表、遠程充值、遠程控製等功能。

應用範圍：

適合於學生宿舍（公寓）用電管理，實現對學校宿舍用電管理的電力商品化、用電安全和按需控製。

主要功能：

控製功能：

（1）預付費控製

ADM130支持預付費功能。可設置基礎金額，免費使用；可對剩餘金額進行四級報警：餘額不足報警（一級）、預跳閘報警（二級）、欠費報警（三級）
、達到賒欠上限報警（四級）。每級報警都會導致電表背光常亮
，預跳閘報警的跳閘方式可設置為不跳閘、跳閘後自動合閘以及跳閘後不合閘，跳閘後學生可通過按鍵自行合閘，達到賒欠上限後電表跳閘，此時隻有繳費後才能繼續送電使用。

（2）時間控製

ADM130支持時間管理控製。L1
、L2、L3可分別設置為工作日和節假日模式
，每天最多可設置8個(ge)時(shi)間(jian)段(duan)，每(mei)個(ge)時(shi)間(jian)段(duan)可(ke)分(fen)別(bie)設(she)置(zhi)為(wei)合(he)閘(zha)狀(zhuang)態(tai)或(huo)夜(ye)間(jian)模(mo)式(shi)，合(he)閘(zha)時(shi)間(jian)段(duan)內(nei)電(dian)表(biao)保(bao)持(chi)合(he)閘(zha)，夜(ye)間(jian)時(shi)間(jian)段(duan)內(nei)
，可(ke)選(xuan)擇(ze)直(zhi)接(jie)跳(tiao)閘(zha)或(huo)者(zhe)大(da)於(yu)夜(ye)間(jian)允(yun)許(xu)功(gong)率(lv)後(hou)跳(tiao)閘(zha)。

（3）負載管理控製

ADM130支持豐富的負載管理控製
，具體工作功能如下

電流上限限製：限製支路最大電流
，支路電流超過設定值（<16A）時，支路跳閘。

負載總功率限製：限製支路最大用電功率，支路功率超過設定值時，支路跳閘。

夜間功率限製：需要與時間管理控製共同使用，在夜間模式下，支路電流超過設定值，支路跳閘

惡性負載識別：限製支路接入未定義的惡性負載
，當支路接入未經允許的惡性負載（主要表現為較大的功率增量和較大的增量因數）時，支路跳閘。

惡性負載白名單識別：允許已定義的惡性負載正常用電（如飲水機等）。

空調模式：空調模式下，電表持續檢測空調微弱待機電流，一但存在拔斷空調插座的動作

，電表便跳閘
，且隻能通過聯係管理人員進行合閘送電。

ADM130允許除空調模式以外的跳閘動作自動合閘。允許次數，跳閘等待時間可設置。

注：預付費管理控製、時間管理控製和負載管理控製需配合本公司預付費用電管理係統使用。
