產品簡介

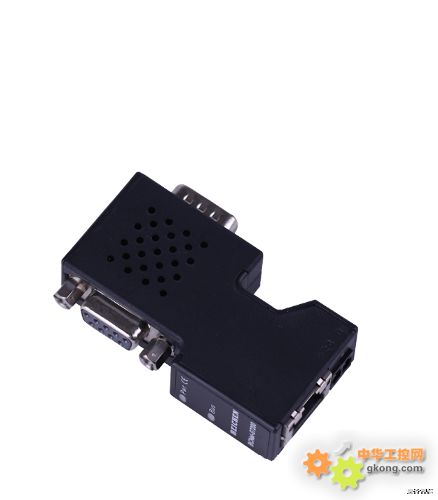

BCNet-S7200用於西門子S7-200/SMART S7-200PLC的以太網數據采集，非常方便構建生產管理係統。
BCNet-S7200不占用PLC編程口
，即編程軟件/上位機軟件通過以太網對PLC數據監控和采集的同時，觸摸屏可以通過擴展RS485口與PLC進行通訊。
BCNet-S7200是BCNet-S7PPI的升級版，適用場合更加廣泛，功能更加豐富，性能更加穩定（參考對照表）。

BCNet- S7200型號分類：

1、 BCNet-S7200 直通型：擴展口可以連接西門子
、Proface等係列觸摸屏或其他主站。

2、 BCNet-S7200 橋接型：擴展口可以連接非西門子觸摸屏（如：威綸Weinview，步科Kinco

、昆侖通泰MCGS等）。

兩個類型的模塊
，以太網網口的功能完全一致。

BCNet- S7200功能：

1、 支持多主站通訊，擴展口可以連觸摸屏或其他主站。

2
、 通過WEB服務器或配置診斷工具BCNetPro或BCDevice均可對設備進行參數設置和運行診斷。

3
、 波特率9.6Kbps~187.5Kbps自適應。

4、 直接安裝在PLC的PPI通訊口或者EM277的通訊口上，無需外接電源。

5、 支持西門子S7以太網通訊驅動，包括MicroWIN，支持WinCC以TCP/IP方式直連S7-200。

6、 用戶可以按照BCNetS7協議采用高級語言編程（如VB
、VC、C#等），實現與S7-200的數據通訊，方便開發生產管理係統。

7、 免費提供BCNetS7 OPC服務器，支持OPC通道的SCADA以OPC方式與PLC進行通訊。。

8、 集成ModbusTCP服務器， Modbus數據區可自動或編輯映射至S7-200寄存器。

9

、 可同時實現S7TCP連接、ModbusTCP通訊，最多支持32個上位機的連接。

10、 支持用戶側通過以太網實現固件更新
，一次購買，永久升級。

11

、 可通過4G無線路由器或雲平台實現遠程訪問。

BCNet- S7200典型應用：

1、 網口編程下載
、上位監控、設備聯網。BCNet不占用S7-200的通訊口，擴展RS485口可以連觸摸屏或西門子主站電纜，網口可以連西門子SMART LINE、KTP
、TP觸摸屏和國產觸摸屏。

2、 PPI轉化為以太網通訊。支持西門子以太網編程驅動。

3、 免費的BCNetS7 OPC服務器

，無連接數和點數的限製。

4
、 可作為ModbusTCP服務器。

5
、 支持SOCKET編程，方便開發生產管理係統。

BCNet-S7模塊在以太網上作為服務器運行，遠程計算機作為客戶機通過TCP/IP協議連接到BCNet-S7並向其發送和接收數據來實現與S7PLC的通訊。BCNetS7協議的服務端口號為1099。

技術參數：

BCNet-S7PPI/MPI與BCNet-S7200/300對照表：
