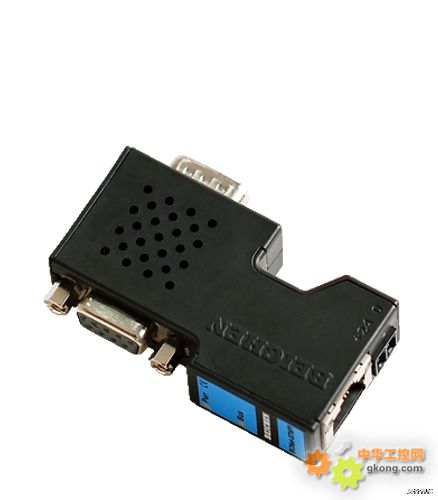

BCNet-S7PPI直通型： BCNet擴展的DSUB9針母口，可以連西門子觸摸屏（西門子文本TD200/TD400、TP/OP）、多主站電纜、通訊板卡；
BCNet-S7PPI橋接型：BCNet擴展的DSUB9針母口，可以連非西門子觸摸屏，如昆侖通態、威綸、台達、步科等。
BCNet- S7PPI型號分類：
1、 BCNet-S7PPI 直通型：擴展口可以連接西門子、Proface等係列觸摸屏或其他主站。
2、 BCNet-S7PPI 橋接型：擴展口可以連接非西門子觸摸屏（如：威綸Weinview，步科Kinco、昆侖通泰MCGS等）。
兩個類型的模塊，以太網網口的功能完全一致。
BCNet-S7PPI功能：
1、支持多主站通訊，擴展口可以連觸摸屏或其他主站。
2、波特率自適應。
3、自動查詢主站地址，顯示地址列表。
4、直接安裝在PLC的PPI通訊口上，無需外接電源。
5、支持西門子S7以太網通訊驅動，包括MicroWIN、WinCC以及SIMATIC NET等。
6、用戶可以按照BCNetS7協議采用高級語言編程（如VB、VC、C#等），實現與S7-200的數據通訊，方便開發生產管理係統。
7、免費提供BCNetS7 OPC服務器。
8、BCNetS7 DX功能，通過簡單的配置即可實現在兩個PLC之間交換數據。
9、 集成ModbusTCP服務器，支持FC1、FC2、FC3、FC4、FC5、FC6、FC16，Modbus數據區自動映射至S7-200數據區。
10、支持24個以太網TCP/IP連接，允許24台PC同時采集PLC數據。
11、與R-Net 3G/4G係列配合，可以實現設備的遠程維護和數據監控。
典型應用
1、網口編程下載、上位監控、設備聯網。
BCNet擴展口不占用S7-200的通訊口，可以連觸摸屏或者通訊電纜。
2、支持西門子以太網驅動，MicroWIN連S7-200時，方法與連CP243-1一模一樣，且S7-200不需要任何組態。
3、支持BCNet-S7驅動。
4、BCNet-S7模塊內集成ModbusTCP通訊服務器，因此ModbusTCP客戶機，如支持ModbusTCP的組態軟件、OPC服務器、PLC以及實現ModbusTCP客戶機的高級語言開發的軟件等，可以直接訪問S7係列PLC的內部數據區。Modbus協議地址在BCNet內部已經被默認映射至S7係列PLC的地址區，實現功能號包括：FC1、FC2、FC3、FC4、FC5、FC6和FC16。
5、通過診斷軟件BCNet PRO簡單配置即可實現任意兩個PLC之間的數據交換。
每個BCNet模塊可配置8條DX命令，每個命令最多傳輸200個字節。
6、免費的BCNetS7 OPC服務器，無連接數和點數的限製，支持SOCKET編程，方便開發生產管理係統。
7、支持WinCC通過TCP/IP通道直連S7-200。
（1）打開WINCC軟件，新建一個項目，右鍵“變量管理”，選擇“添加新的驅動程序”，選擇“SIMATIC S7 Protocol Suite.chn”。
（2） 右擊“TCP/IP”連接，選擇“新驅動程序的連接”，定義一個連接名，點擊“屬性”，在“IP地址”處填入BCNet-S7PPI的IP地址，點擊“確定”。
（3）右擊“TCP/IP”連接，選擇“係統參數”，在“單元”選項中的“邏輯設備名稱(D)”中選擇“TCP/IP->你的網卡”。
