產品描述：

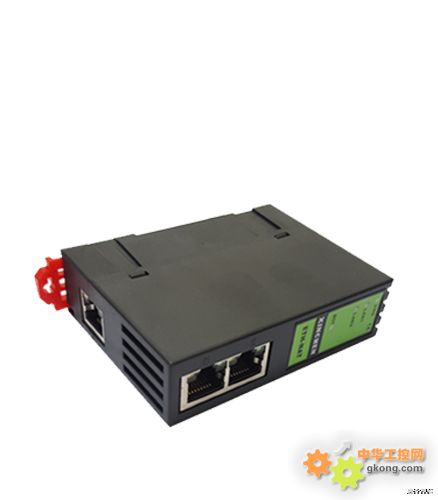

HMI-S71200用於西門子自帶以太網接口的PLC（S7-1200、S7-1500
、S7300PN等）和西門子SMARTLINE觸摸屏的以太網通訊。

HMI-S71200具備兩個物理性接口


，LAN1和LAN2口分別具備獨立的局域網能力。其中LAN1口為一個雙RJ45接口，具備交換機功能
；LAN2口為單端口RJ45，用於SMARTLINE觸摸屏的以太網連接。

可以通過網頁和搜索工具配置HMI-S71200的參數。

典型應用：

西門子精彩係列SMARTLINE觸摸屏具有較高的性價比，但僅可用於連接S7-200。下圖給出了實現S7-1200、S7-1500以太網連接SMARTLINE觸摸屏的方法。

安裝和操作：

1
、將HMI-S71200安裝在35mm導軌上，並外接24VDC電源；

2、用一根網線連接HMI-S71200的LAN1和S7-1200PLC；

3、用一根網線連接HMI-S71200的LAN2和SMARTLINE觸摸屏。

SMARTLINE觸摸屏通過HMI-S71200實現與西門子S7-1200、S7-1500的以太網通訊，方法如下：

1、運行WinCC flexible軟件，選擇SMARTLINE係列觸摸屏型號並新建項目；

2、雙擊【連接】，新建通訊連接，在【通訊設備通訊】中選擇SIMATIC S7-200，【接口】選擇以太網
，HMI設備—【地址】輸入觸摸屏的IP地址，PLC設備—【地址】輸入HMI-S71200的IP地址
；

3
、建立變量

SMARTLINE觸摸屏通過HMI-S71200
，可訪問S7-1200、S7-1500的DB數據塊、M區
、Q區、I區。

注意：軟件中新建的變量與PLC的數據區對應關係：

V區對應PLC的DB數據塊；觸摸屏的V區和PLC的DB數據塊的對應關係與HMI-S71200模塊中的【SMARTIE屏Mapping】參數有關，具體關係如下：

當Mapping=1時：

V0—V32767對應DB1.DBX32767；

當Mapping=2時（DB最大長度10000）：

V0—V9999       對應DB100.DBX0—DB100.DBX9999

V10000—V19999  對應DB101.DBX0—DB101.DBX9999

V20000—V29999  對應DB102.DBX0—DB102.DBX9999

V30000—V32767  對應DB103.DBX0—DB103.DBX2767

當Mapping=3時（DB最大長度1000）：

V0—V999       對應DB100.DBX0—DB100.DBX999

V1000—V1999   對應DB101.DBX0—DB101.DBX999

V2000—V2999   對應DB102.DBX0—DB102.DBX999

V3000—V3999   對應DB103.DBX0—DB103.DBX999

V32000-V32767  對應DB132.DBX0—DB132.DBX767

M區對應PLC的M區

Q區對應PLC的Q區

I區對應PLC的I區
