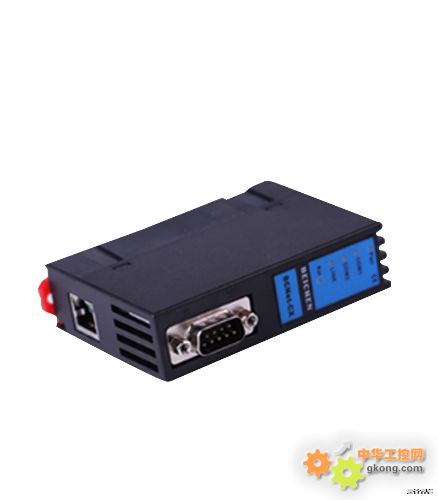

產品簡介BCNet-QnA是一款經濟型的以太網通訊處理器，是為滿足日益增多的工廠設備信息化需求（設備網絡監控和生產管理）而設計，用於三菱Q2A/Q2AS1/Q3A/Q4A等多個QnA係列PLC的以太網數據采集
，非常方便構建生產管理係統。

BCNet-QnA功能：

1、安裝在35mm的導軌上
，COM1口通過電纜連接至QnA的編程通訊口
，並擴展一個COM2口用於觸摸屏通訊。BCNet-QnA可外接24VDC電源。

2、集成WEB服務器，通過網頁可設置設備參數和運行診斷，並設置登錄保護密碼，防止篡改配置數據。

3、對QnA編程通訊口波特率自動調節，可以適應大數據量通訊的需求。

4、實現與MELSOFT產品（GX Developer等）的以太網通訊，通過以太網進行程序的讀出/寫入（包括RUN中寫入功能）/比對，可編程控製器運行監視等功能。

5、支持MC（3E幀）以太網協議（MELSEC Communication Protocol）通信，可以通過上位機係統對可編程控製器進行軟元件數據的讀出/寫入
，通過上位機軟件（組態王、KepWare OPC服務器等）選擇三菱以太網驅動後
，方便快捷訪問。

6
、集成ModbusTCP服務器，支持FC1、FC2、FC3
、FC5、FC15、FC6、FC16
，Modbus數據區自動映射至QnA數據區。

7、采用MC通信協議或者ModbusTCP的方式，皆可實現高級語言（如VB、VC
、C#等）編程，實現與三菱QnA的數據通訊，方便開發生產管理係統。

8、支持OPC通道的SCADA（上位組態軟件）以OPC方式與QnA通訊。

9、可實現MELSOFT、MC、ModbusTCP和BCNetTCP連接方式，允許6台PC同時采集PLC數據
，且連接協議方式任意使用。

10、支持用戶側通過以太網實現固件更新，免費提供集成更多功能的固件，一次購買硬件，永久升級。

典型應用：

1、 以太網編程
、上下載程序、上位監控（組態王、MCGS、力控、KepWare OPC）、設備聯網。

2
、 實現編程軟件GX Developer與Q2ASCPU-S1的通訊

打開編程軟件GX Developer
，點擊“在線”中的“PLC讀取”

；

在跳出的選項框中，選擇QnA

，點擊“確認”
；

雙擊“以太網板”，在跳出的提醒選項中點擊“是”；

雙擊“以太網模塊”，在跳出的窗口中IP地址處輸入BCNet-QnA的IP地址
，點擊“確認”
；

此時設置完畢，單擊OtherStation後，點擊“通信測試”，將出現“與Q2AS(H)S1CPU連接成功了”提示
，若連接不成功，請檢查BCNet-QnA的內部參數是否配置正確，點擊“確認”後，點擊傳輸設置的“確認”
；

選擇要讀取的內容，點擊“執行”後

，點擊“確認”；

上載程序完成，點擊“確定”；

PLC程序上載完成，並點擊監視按鈕實現監

技術參數：
