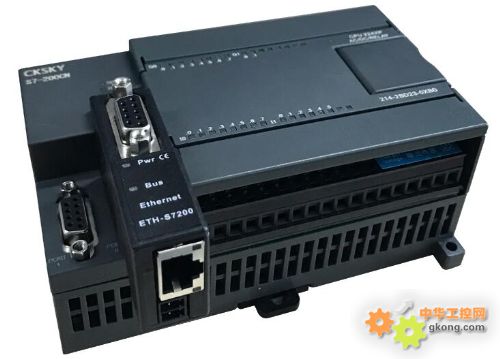

1 產品概述
CKSKY ETH-S7200支持SP9 STEP7、Wincc、組態王、MSGS、力控、Intouch、KEPServerEX ifix等SCADA上位機軟件，直接代替CP243-1。
支持XP，WIN7，WIN8，WIN10係統，支持2台上位機同時通訊。
支持WinCC 直連功能(即不用 PC ACCESS )，使用 WinCC 自帶的驅動[TCP/IP(auto)]連接 S7-200 。在工程應用中化複雜為簡單、方便實 用。減少了因使用 OPC[即 PC ACCESS]而帶來的通訊不穩定性。WinCC 中的 I、Q、M、DB1（切記是 DB1)與 S7-200 中的I、 Q 、M、V 一一對應,使用時非常簡單，填完IP地址就可立即使用。同時S7-200 的編程軟件 MicroWin 也可同時工作，可通過 CKSKY ETH-S7200對S7-200進行上傳下載程序，在線調試及監視，功能是相當的強大，西門子不能同時做到。門控軟件時出現“端口被占用或者另一個程序打開”的解決辦法。 SIMATIC IEPG Help Service這個文件被 360 禁用了。
決法：1.鼠標右鍵點擊計算機，左鍵點擊管理—>服務和應用程序—>服務—>然後激活
“SIMATIC IEPG Help Service”；如果激活不了，說明被 360 或其它殺毒軟件阻止運行，將 s7oiehsx.exe 文件添加到"360 或其它殺毒軟件"可執行文件信任表中，重新運行“SIMATIC IEPG Help Service”，最後重啟電腦，重啟 STEP 7。解決辦法：
2.鼠標左鍵點擊開始—>運行—>services.msc 即激活“SIMATIC IEPG Help Service”；如果激 活不了，說明被 360 或其它殺毒軟件阻止運行，將 s7oiehsx.exe 文件添加到"360 或其它殺毒軟 件"可執行文件信任表中，重新運行“SIMATIC IEPG Help Service”，最後重啟電腦，重啟 STEP 7。
2 CKSKY ETH-S7係列產品選型
CKSKY ETH-S7係列產品主分為兩個係列：CKSKY ETH-S7200係列、CKSKY ETH-S7300係列。
l CKSKY ETH-S7200直通型：適用於西門子S7200係列、用於西門子、CKSKY及國產S7-200係列PLC控製係統的以太網通訊；其X2的擴展接口可以連接支持多主站通訊的觸摸屏（西門子品牌、PROFACE品牌）和通訊電纜（西門子原裝）。
l CKSKY ETH-S7300：適用於西門子300/400係列等PLC控製係統和西門子840D、840D SL數控係統的以太網通訊；其X2的擴展接口可以連接支持多主站通訊的觸摸屏（西門子品牌、PROFACE品牌）和通訊電纜（西門子原裝）。
3 CKSKY ETH-S7係列安裝、診斷
3.1安裝
1、將西門子PLC控製器上電；
2、將CKSKY ETH-S7200模塊插入到PLC的DB9通訊口，並擰緊螺栓加以固定；
3、用一根網線連接CKSKY ETH-S7200模塊和電腦。
3.2診斷
1、CKSKY ETH-S7200模塊的紅色電源指示燈Pwr燈將立即常亮；
2、CKSKY ETH-S7200模塊的綠色總線指示燈Bus燈應在3秒內常亮，Bus燈常亮表明CKSKY ETH-S7200模塊已自動鎖定了PLC通訊口的波特率，此狀態為未通訊時的正常狀態，也是正常通訊的前提；
3、CKSKY ETH-S7200模塊的RJ45端口的綠色Link燈應常亮，Link燈常亮表明CKSKY ETH-S7係列已經建立了以太網連接。
注意：
當CKSKY ETH-S7200模塊插在PLC的PPI通訊口，並且處於未通訊的狀態時發現Bus燈非【常亮】狀態（即無法鎖定PLC通訊口的波特率），一般為以下情況：
PLC的通訊口被設置成了自由口通訊，解決方法：將PLC的撥碼開關打到STOP狀態，再次嚐試連接。
4.CKSKY ETH-S7係列參數設定
當需要對CKSKY ETH-S7200的參數進行修改（比如修改IP地址）時，可以通過登錄Web網頁或者使用ETH-S7200參數設置軟件來實現。
一般情況下，隻要保證CKSKY ETH-S7200和電腦的IP地址在同一網段，其它參數無需設置，就可以正常通訊了。
