CHE係列變頻器采用DSP控製係統，完成真正的無速度傳感器矢量控製（開環矢量控製），與V/F控製相比，矢量控製有更大的優越性。

二、經濟型結構

CH E係列變頻器為簡易型變頻器，主要麵向配套客戶

，能滿足大部分客戶的功能需求。



三、主要技術參數

1、輸出頻率範圍：0.00～600.00Hz
2、速度控製方式：無PG矢量控製（SVC）
、V/F控製
3、指令通道方式：操作麵板、端子控製
、遠程通訊控製
4、頻率給定方式：數字鍵盤給定
、模擬量給定（電流
、電壓信號）、遠程通訊給定、多段速給定
、PID閉環給定等
5
、起動轉矩大：0.5Hz/150% (SVC)
6、載波頻率範圍：1.0K～15.0KHz
7
、速度控製精度：±0.5%最高速度 (SVC)
8、自動電壓調整（AVR）：當電網電壓變化時

，能自動保持輸出電壓恒定
9
、自動限流：能限製電機電流的最大值，從而可靠地保護變頻器和電機
10

、擺頻控製：多種三角波頻率曲線，滿足紡織行業的個性化需求
11、多功能QUICK/JOG鍵：可做多功能按鍵使用
，滿足用戶的多種應用要求
12、所有的輸入、輸出端子皆為可編程的，方便用戶的使用
13、開環轉矩控製：可實現真正的張力控製

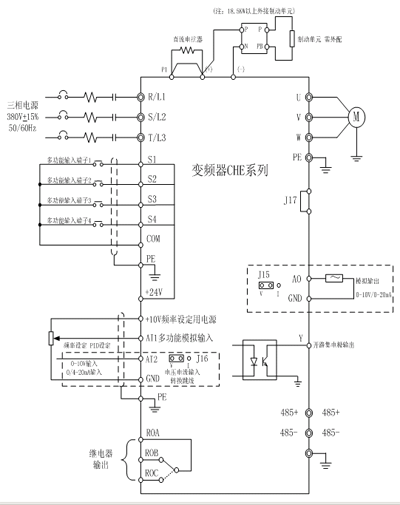

四、 標準接線圖

五
、可靠性設計

1、全係列獨立風道設計
全係列獨立風道
散熱器安裝方式為櫃體內
、櫃體外可選，風扇更換方便，變頻器維護簡單
極大提高了變頻器在紡織、印染、化纖、造紙、拉絲、水泥製造等行業不同的應用環境下長期運行的可靠性
2、寬電網電壓設計
電網輸入電壓在-15%～15%，變頻器可安全運行，用戶無須其他處理
3、18.5KW～90KW標準配備直流電抗器
提高輸入側功率因數
提高整機效率及熱穩定
有效消除輸入側的高次諧波對變頻器的影響
，減少對外圍的幹擾
4、安全自檢功能
變頻器上電
，係統對軟、硬件進行完備的安全自檢
係統對功能參數的修改及設置進行安全的鉗製
，防止用戶對功能參數的誤設置
5、超強的保護功能
為用戶提供多達20多種的故障保護功能，可實現從變頻器到電機
、到外圍設備的全方位保護
提供故障自動複位功能，方便常規故障的自動排除
內置雷擊過流保護裝置
，有效提高對於感應雷的自我保護功能
6
、標準的製造平台
具有防靜電、防腐蝕、防粉塵的三防漆處理工藝
專業化流水生產線
嚴格的生產管理製度
