【工藝簡介】
模切機的工作原理是利用鋼刀、鋼線（或鋼板雕刻成的模版），通過壓印版施加一定的壓力，將印品或紙板軋切成一定形狀。若是將整個印品壓切成單個圖形產品稱作模切；若是利用鋼線在印品上壓出痕跡或者留下彎折的槽痕稱作壓痕；如果利用陰陽兩塊模板，在印品表麵壓印出具有立體效果的圖案稱為凸凹壓印，以上可以統稱為模切技術。
印刷開槽模切機就是模切機的其中一種，它將多色印刷，開槽壓痕，模切成形的功能集於一身，用於紙品包裝行業中的商標、紙盒、賀卡等的模切、壓痕和冷壓凸作業，是包裝加工成型的重要設備。
【一般模型】

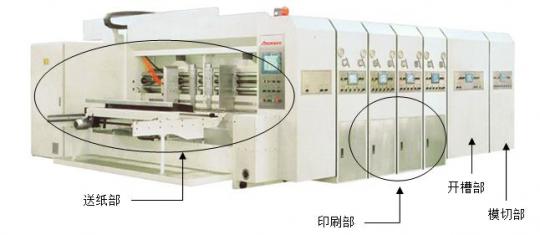

印刷開槽模切機一般由以下幾個部分組成，
（1） 送紙部：電控部分采用PLC、觸摸屏和變頻器。操作員可在觸摸屏設定紙張的長、寬等相關數據，調整前擋板、側擋板的位置，使得後續的各部定位準確，取得良好的印刷、模切效果。
（2） 印刷部：由多個單色印刷部組成，均采用PLC與(yu)觸(chu)摸(mo)屏(ping)控(kong)製(zhi)。彩(cai)色(se)原(yuan)稿(gao)經(jing)過(guo)電(dian)子(zi)分(fen)色(se)製(zhi)版(ban)成(cheng)反(fan)麵(mian)圖(tu)像(xiang)，然(ran)後(hou)通(tong)過(guo)印(yin)刷(shua)機(ji)進(jin)行(xing)印(yin)刷(shua)，將(jiang)水(shui)墨(mo)從(cong)印(yin)刷(shua)機(ji)網(wang)紋(wen)輥(gun)上(shang)轉(zhuan)移(yi)到(dao)印(yin)刷(shua)版(ban)上(shang)，再(zai)將(jiang)水(shui)墨(mo)從(cong)印(yin)刷(shua)版(ban)上(shang)轉(zhuan)移(yi)到(dao)瓦(wa)楞(leng)紙(zhi)板(ban)上(shang)。通(tong)過(guo)套(tao)色(se)、疊色得到正麵的圖像，實現原稿樣箱的複製。在觸摸屏上可以調整印刷位置，印壓滾筒的深度等。
（3） 開槽部：對印刷好的紙板進行壓線開槽的工序。各刀具的位置通過觸控畫麵可調。
（4） 模切部：模切的相位可通過觸摸屏調整設定，由PLC程序控製，配合高速脈衝計數，取得精準的開模效果。
 【技術難點】
由印刷開槽模切機具備的功能來看，它對所采用的PLC提出了以下的挑戰。
（1） 位置檢測比較多，位置信號是通過編碼器給PLC的，因此對PLC的高速計數器的數量有要求。如送紙部有6個編碼器，印刷部各站有8個編碼器，開槽部和模切部各有7個。雖然反饋脈衝的頻率不高，但一般計數器是無法勝任的。
（2） 各ge站zhan之zhi間jian需xu要yao作zuo數shu據ju通tong訊xun，如ru各ge站zhan的de故gu障zhang信xin息xi，位wei置zhi參can數shu與yu當dang前qian值zhi，生sheng產chan參can數shu，互hu鎖suo信xin號hao等deng等deng。這zhe些xie數shu據ju的de收shou發fa，有you的de是shi主zhu站zhan與yu從cong站zhan之zhi間jian的de，也ye有you的de是shi從cong站zhan與yu從cong站zhan之zhi間jian的de。因yin此ci通tong訊xun部bu分fen的de控kong製zhi程cheng序xu設she計ji是shi一yi個ge難nan點dian。
（3） 各個站都需要控製變頻器，一般用通訊方式控製。因此對通訊口的數量有要求。
（4） 程序量較大。
【永宏方案】
永宏PLC是台灣永宏電機股份有效公司研發生產的小型PLC，近20年的專注研發，永宏FBs係列的性能與品質在小型PLC上睥睨業界，甚至可媲美中型PLC。
[:page:]

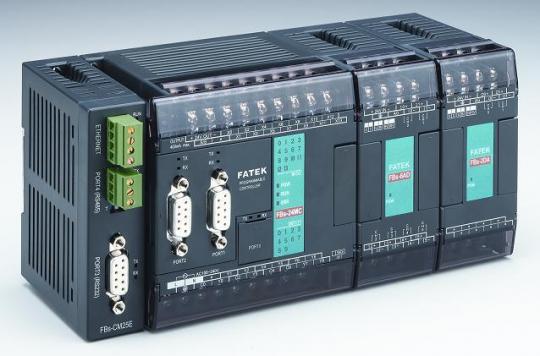

FBs係列的MC高功能型主機，具備以下高端性能：
（1） 單機最大支持5個通訊口，支持RS-232，RS485，USB和以太網接口。
（2） 單機支持8個高速計數器，4個硬件高速計數器的輸入頻率為單獨200kHz，4個軟件高速計數器的輸入頻率為總和5kHz。
（3） 單機支持4軸高速脈衝數出，最大輸出頻率為200kHz。
（4） 單機支持16點 中斷輸入，本體的輸入點具有信號捕捉功能。
（5） 全係列具有20k步的程序容量。

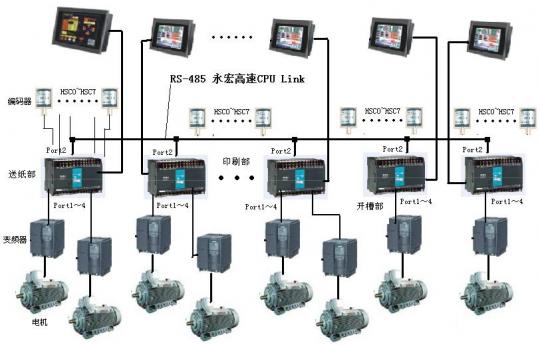

係統結構圖：
依照具體IO分布，各個部可選用32點~60點的MC高功能型PLC主機，本體即可解決高速計數器以及通訊口個數的要求。
程序部分：

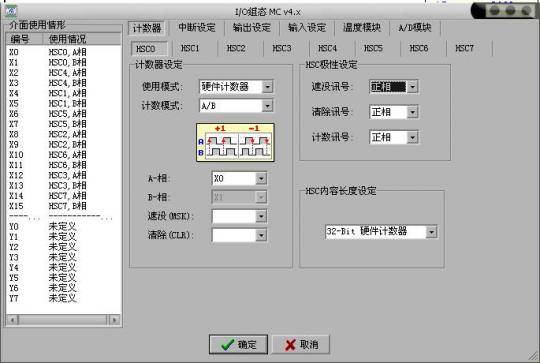

（1） 主機具備4個200kHz的硬件高速計數器（HHSC）和4個頻率總和為5kHz的軟件高速計數器（SHSC），無需另加高速計數模塊即可滿足係統需求。軟件高速計數器支持U/D,P/R,A/B三種計數模式，硬件高速計數器更是支持U/D*2， P/R*2, A/B*2，A/B*3, A/B*4，共計8種計數模式。
（2） 永宏PLC通過通訊口port2，可實現主機之間的高速CPU Link。高速聯機
時，最高Baud Rate 為921.6Kbps，最低為38.4Kbps（可調）；Data Bit 固定為8-bit；數據以原始碼（也就是數據本身的二進製碼）傳輸（比ASCII Code 快一倍）；錯誤檢驗方法采用比Checksum 方式穩定可靠的CRC-16。
高速聯機的數據傳輸理念是以COMMON DATA MEMORY 觀念來設計，每站最多支配32word長度的資料區域。例如主站將R0～R31 的內容送出，則所有從站PLC 的R0～R31 的內容都會與主站相同；2 號從PLC 將R32～R47 中內容送出，則主站及其它從PLC 的R32～R47 的內容都會與2 號站相同，依次類推。

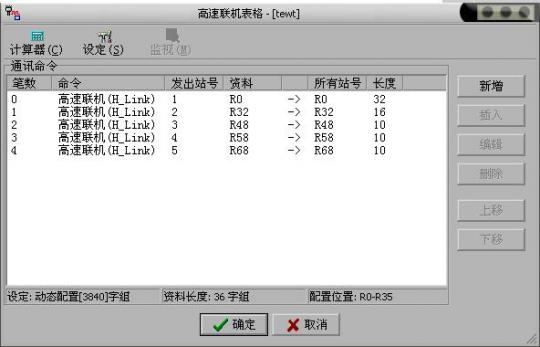

主需要在主站調用FUN151指zhi令ling，並bing添tian加jia通tong訊xun命ming令ling，如ru下xia圖tu所suo示shi，即ji可ke方fang便bian完wan成cheng通tong訊xun功gong能neng。而er不bu需xu要yao在zai每mei一yi站zhan分fen別bie寫xie通tong訊xun命ming令ling，輪lun流liu占zhan用yong信xin號hao傳chuan輸shu通tong道dao，有you著zhe顯xian著zhu的de優you越yue性xing。
[:page:]

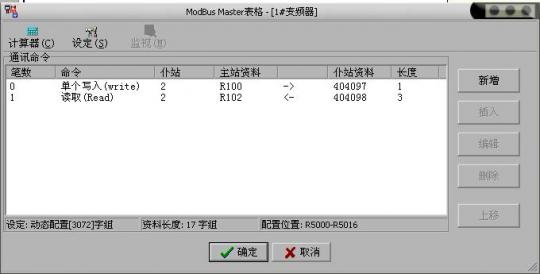

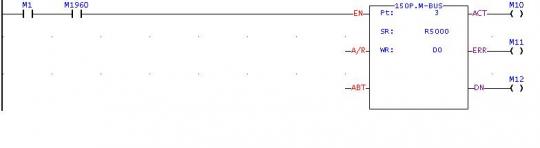

（3） 通過通訊口port1~port4的任意一個，都可以使永宏PLC作為主站，與外圍設備通過Modbus協議進行通訊。同樣是通過“功能指令+表格”的形式，FUN150.M_BUS指令可輕易實現PLC對變頻器的通訊控製，簡單顯示如下：
【結束語】
綜上可見，永宏PLC在印刷開槽模切機的應用中，有著令人信服的性能表現。依靠其出色的品質與高性價比，永宏PLC在該行業中得到越來越多廠商的認可。時下，隨著生產自動化水平的提高，以及行業競爭的激烈，永宏PLC的優勢將日益顯著。
|
