1 前  言

    EAC-C925是英貝德科技嵌入式ARM單板電腦（EAC）係列產品之一，其專為工業測控領域設計。發掘前沿科技，開拓更低成本和功耗的嵌入式產品。以EAC係(xi)列(lie)產(chan)品(pin)為(wei)基(ji)礎(chu)
，英(ying)貝(bei)德(de)科(ke)技(ji)精(jing)於(yu)方(fang)案(an)設(she)計(ji)和(he)產(chan)品(pin)定(ding)製(zhi)，與(yu)您(nin)共(gong)同(tong)著(zhe)眼(yan)嵌(qian)入(ru)式(shi)產(chan)業(ye)之(zhi)未(wei)來(lai)。同(tong)時(shi)英(ying)貝(bei)德(de)科(ke)技(ji)提(ti)供(gong)完(wan)善(shan)的(de)技(ji)術(shu)支(zhi)持(chi)和(he)升(sheng)級(ji)服(fu)務(wu)
，為(wei)您(nin)的(de)係(xi)統(tong)保(bao)駕(jia)護(hu)航(hang)。

    《EAC-C925 LINUX開機畫麵實現手冊》主要介紹關於EAC-C925產品板Linux係統的開機畫麵的製作、燒寫及redboot的代碼修改
，幫助您快速操作EAC-C925產品板
，提高工作效率。

    PC機端應使用Windows 2000/ME/XP操作係統
    嵌入式係統端應為英貝德科技EAC-C925產品

2目的

    此方案解決在ARM啟動到LCD顯示這個過程
，有花屏或等待時間過長LCD沒有顯示被用戶誤認為係統沒有起來或不美觀（一般不超過10S
，跟核有一定的關係）等問題，同時也滿足一些有特殊要求的客戶，比如應用在係統開機時展示客戶信息的場合。

3 開機畫麵（logo）啟動流程

    開機畫麵啟動實現要修改redboot啟動代碼，redboot首先初始化CPU、內存、norflash

，接著初始化LCD控製器等硬件。當初始化完LCD後
，就可以顯示LOGO界麵，初始化硬件完成後，加載內核，直到內核調用初始化LCD控製器後，才關閉logo顯示。所以當沒有下載內核時，lcd 一直隻顯示logo界麵。

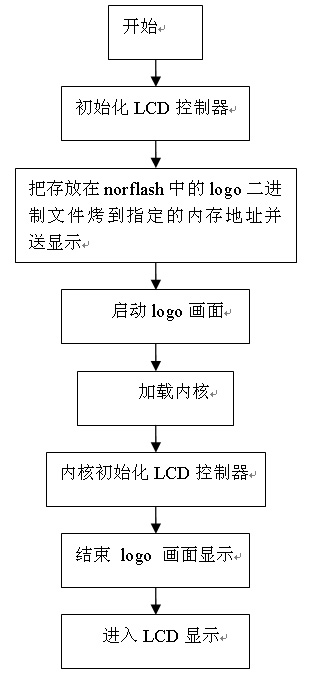

logo畫麵啟動流程圖如下


4 修改redboot代碼

     在redboot的代碼中
，已經實現了初始化
、拷貝到內存、顯示的功能等功能。對於不同的屏
，要能正常顯示開機logo圖片，隻需要修改屏的參數（包含分辨率、屏的前端、後端 等）
進入ecos\packages\redboot\current\src,打開logo.c文件

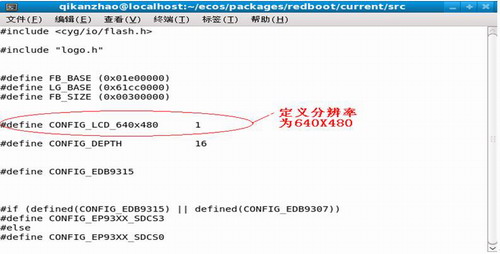

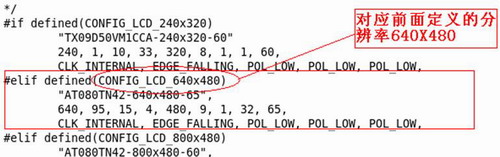

首先定義屏的分辨率

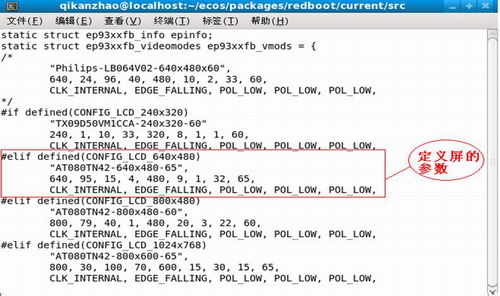

其次定義屏的參數：

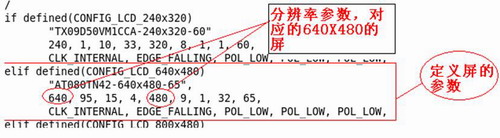

最後屏的參數詳細說明：

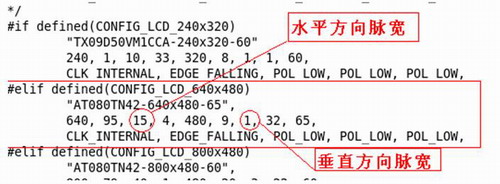

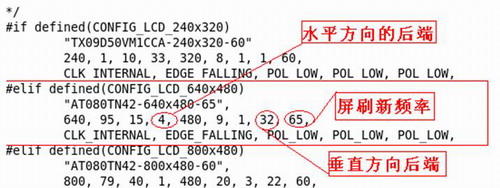

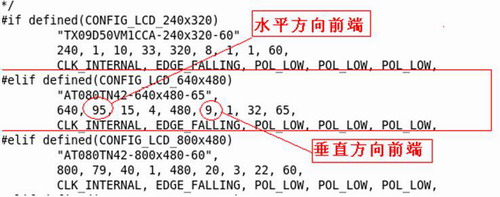

注釋：前端、後端、脈寬一般分別對應屏datasheet中的Front-porch、Back-porch和Pulse width三個參數。
重新編譯redboot。

調試過程可能存在的問題：
    一般修改上麵的參數編譯後的redboot啟動出來的開機畫麵不是完全覆蓋整個屏，有一定的偏移，這需要調整屏的參數了。分辨率不能動，隻能調整前端
、後端、脈寬三個參數。一般隻調整前端和後端參數就滿足要求。

5 內核LCD驅動的修改

內核LCD驅動的修改：
    目前EAC-C925內核已經支持640X480
、240X320、800x480

、800x600分辨率的屏，如果需要不同分辨率的屏，隻要修改驅動中屏的參數。

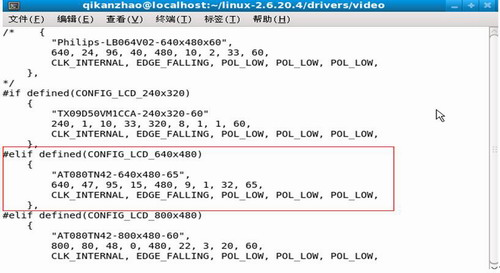

    打開linux-2.6.20.4/drivers/video目錄下的ep93xxfb.c文件。如下圖所示。


    注意：修改好開機畫麵logo的參數，用做LCD屏的參數，往往LCD顯示還有點偏移，但修改好的內核中的LCD參數，用在開機畫麵logo的參數，一定可以。所以，一般先調整內核的LCD參數。

6 製作係統開機畫麵

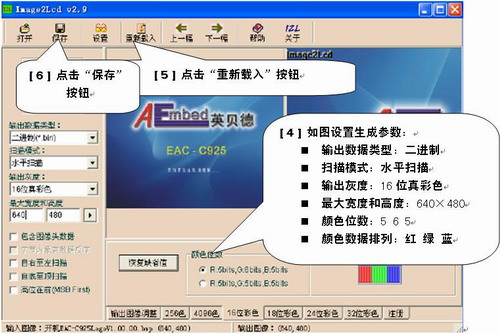

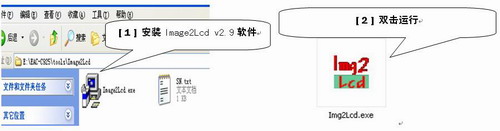

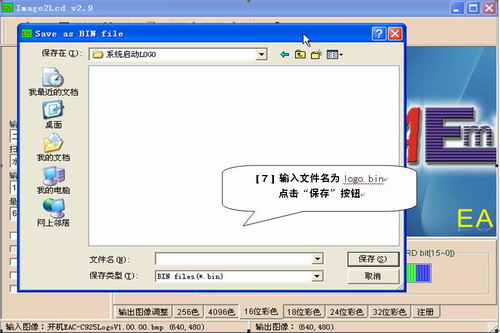

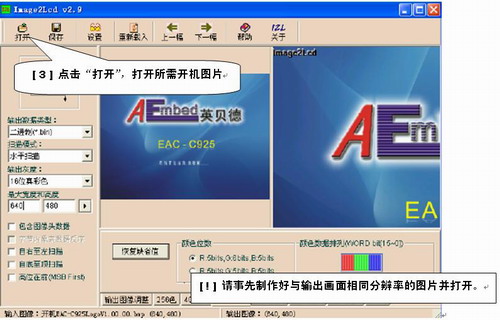

    要用Image2Lcd v2.9軟件把logo圖片製作成一個logo二進製文件（注意：logo圖片的分辨率要和屏的分辨率一樣
，例如都是640X480的）








    製作logo完成。注意：以上是640X480分辨率的logo，當要做800X600分辨率的logo隻需要改張800X480分辨率的圖片和最大寬度和高度：800×600

，其他都不變。

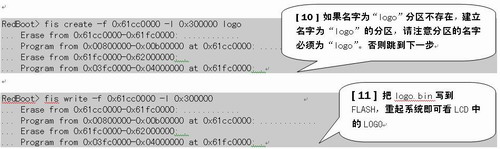

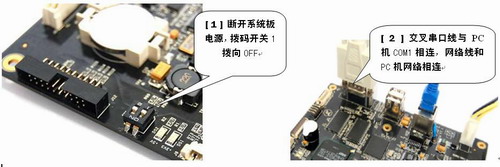

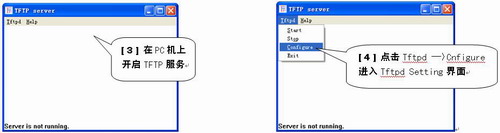

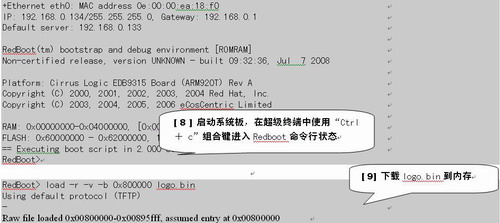

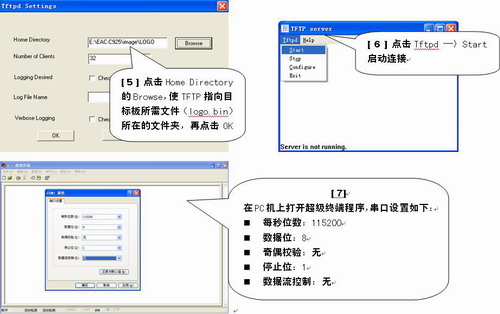

7燒寫logo.bin到Flash

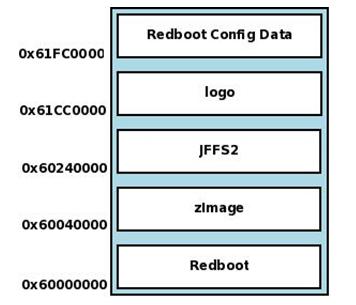

    在FLASH內分配一段區域來存放製作好的logo二進製文件。如下圖EAC-C925 Flash分區的區域地址和名稱圖
，0X61CC0000~0x61FC0000為logo存放地址（大小為2M）,所以製作成的logo.bin文件大小不能超過2M。

Flash分區的區域地址和名稱如下：


三、logo畫麵啟動流程圖如下








8 修訂說明

    本文檔是英貝德科技為使用者了解和應用EAC-C925產品所製作的說明文檔，在產品更新或文檔存在問題時將會進行修訂，文檔的修訂恕不另行通知。請隨時關注英貝德網站（www.embedall.com），了解產品動態。

    如果您在閱讀本文檔時發現有文字錯誤、解釋不清或歧義，請及時與我們聯係，我們將盡快更正
，提供給您更完善的產品和服務。多謝合作！
