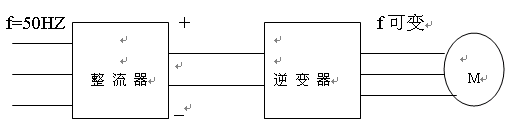

一． 天津紀莊子再生水廠居民區泵房供水現狀： 天津紀莊子再生水廠居民區送水泵設計日供水能力為3萬噸/日，主要為梅江居住區居民用戶提供生活雜用水，小區景體補水，園林綠化及水廠生產用冷卻水、循環水。居民區送水泵房采用的設備類型為中開雙吸給水泵，其中4台型號HV200-150-400/4P-55KW臥式泵（2台采用變頻控製，2台為定速控製，功率為55KW），2台型號為ESV-80-50-200/2P-18.5KW立式泵（1台為變頻器控製，1台為定速控製，功率為18.5KW）。對外供水係統為恒壓供水：youyuzhongduoyonghubutongshikeyongshuixuqiubutong，gongshuixitongzhonggongshuiliangweishishibianhua，weibaozhengyonghuhengyayongshuixuqiu，jiuxuyaobianpinbengcanyuyunxing，tongguobianpinqitiaozhengdiandongjipinlv，gaibiandiandongjizhuansu，congertiaozhengsongshuiliang，deyiweichiguanwanghengya，（即ji用yong戶hu用yong水shui量liang瞬shun間jian增zeng大da，管guan網wang壓ya力li出chu現xian減jian小xiao趨qu勢shi，變bian頻pin器qi頻pin率lv增zeng加jia，電dian機ji轉zhuan速su加jia快kuai，送song水shui泵beng出chu水shui量liang增zeng加jia，使shi管guan網wang壓ya力li重zhong新xin回hui到dao設she定ding值zhi。反fan之zhi亦yi然ran。）這樣能保證所有用戶正常用水。 二． 低壓變頻器調速技術原理： （一） 調速就是在同一負載下能得到不同的轉速，以滿足生產過程的要求。在討論變頻器調速時，首先研究公式： n = (1- s ) n0 = (1- s ) 60 f1 / p (1) 其中： n : 電動機的轉速 n0: 電動機的同步轉速 s : 電動機的轉差率 p: 電動機繞組的極對數 通過公式（1）表明，改變電動機的轉速有三種可能： a. 變極調速 b. 變頻調速 c. 變轉差率調速 （二） 變頻調速技術 近年來變頻調速技術發展很快，目前主要采用如下圖所示：
變頻器是由可控矽整流器和可控矽逆變器組成。整流器先將50HZ的交流電變換為直流電，再由逆變器變換為頻率可調、電壓有效值也可調的三相交流電，供給異步電動機。由此可得到電動機的無級調速，並具有硬的機械特性。 三． 變頻器的合理節能利用 （一） 送水變頻泵流量與轉速、頻率的關係： Q1 = ( n1 / n) Q (2) 其中： n : 泵的額定轉速 Q ：泵的額定流量 n1 : 泵在低於額定轉速下的某一速度 Q1：與轉速n1對應的出水流量 根據 n = 60f1 (1- s ) / p (3) 可得 Q1 = ( f / f1 ) Q (4) 其中：f 1 :電源的頻率（50HZ） f ：與電動機某一轉速 n1對應的頻率 （二） 送水變頻泵功率與轉速、頻率的關係 N1 = （n1 / n）3 N (5) 其中：N：泵的額定功率 N1：與轉速 n1對應的功率 根據公式（3）與公式（5）可得到功率與頻率之間的關係： N1 = （n1 / n）3 N = (f / f1 )3 N (6) (三) 送水泵揚程與轉速、頻率的關係： H1 = (n1 / n )2 H (7) 其中：H：泵的額定揚程 H1：與n1對應的揚程 通過公式（3）與公式（7）可得出： H1 = (f / f1 )2 H (8) (四) 使用變頻器達到節能目的的結論與措施： （1）實際運行過程中我們使用小變頻泵（18.5KW），在流量為0m3/h~80 m3/h時，對應的頻率變化在25HZ~43HZ之間，根據公式（6），理論計算小變頻泵的功率變化在2.3~11.76KW之間；而使用大變頻泵（55KW），在 流量為0m3/h~80 m3/h時，對應的頻率在30HZ~34HZ之間，根據公式（6）計算，大變頻泵的最小功率消耗不低於11.88KW。由此可見，當外網需水量為小流量時（如冬季或夜間恒壓供水時），我們可運行小變頻泵，降低電網消耗。 （2）通過公式（6）與（8）我們可得到送水變頻泵功率與揚程的關係： N1 / N = （f / f1）3 (9) H1 / H = (f / f1 )2 (10) N1 /N = (H1 / H )3/2 (11) 由公式（11）keyikanchu，dangyangchengjiangdishi，jiguanwanghengyazhijiangdishi，bianpinqidegonglvxiaohaoyehuijiangdi，dangwomendegongshuiyonghutongshiyongshuigailvjiaodishi，tebieshizaiyejian，womenkeyijiangguanwanghengyazhishedingdeshidangdiyixie，huijiangdibianpinbengdenengliangsunhao。 四． 變頻器在城市給水係統中合理利用的展望 現(xian)代(dai)城(cheng)市(shi)給(gei)水(shui)係(xi)統(tong)中(zhong)，采(cai)用(yong)變(bian)頻(pin)泵(beng)調(tiao)整(zheng)出(chu)水(shui)流(liu)量(liang)，代(dai)替(ti)傳(chuan)統(tong)的(de)通(tong)過(guo)手(shou)動(dong)調(tiao)整(zheng)出(chu)水(shui)閥(fa)門(men)開(kai)度(du)，是(shi)近(jin)代(dai)人(ren)類(lei)科(ke)技(ji)不(bu)斷(duan)進(jin)步(bu)的(de)結(jie)果(guo)，同(tong)時(shi)也(ye)降(jiang)低(di)送(song)水(shui)泵(beng)的(de)能(neng)耗(hao)，降(jiang)低(di)了(le)水(shui)廠(chang)的(de)運(yun)行(xing)成(cheng)本(ben)，增(zeng)強(qiang)對(dui)外(wai)供(gong)水(shui)的(de)穩(wen)定(ding)性(xing)，可(ke)靠(kao)性(xing)，從(cong)電(dian)氣(qi)角(jiao)度(du)使(shi)水(shui)廠(chang)向(xiang)“低耗高效”實現了跨越發展。如何充分利用好變頻器對水廠運行意義重大。
