組態王水處理係統大型泵站群監控係統解決方案

針對目前給排水領域大型泵站群地理位置分散
，待處理的數據實時性強，數據量大等特點，北京亞控科技提出以SCADA軟件KingView,數據采集軟件King IO Sever，工業實時數據庫KingRTDB及門戶信息網站King WebServer為基礎
，並融合了現場通信技術，數據庫技術，WEB技術，SCADA/HMI技術，C/S技術等的一體化的數據采集監控係統整體解決方案。

在整個係統中，按照功能可劃分為三個層次：現場控製層

，現場數據采集監控層，中央監控層。如圖（一）所示：

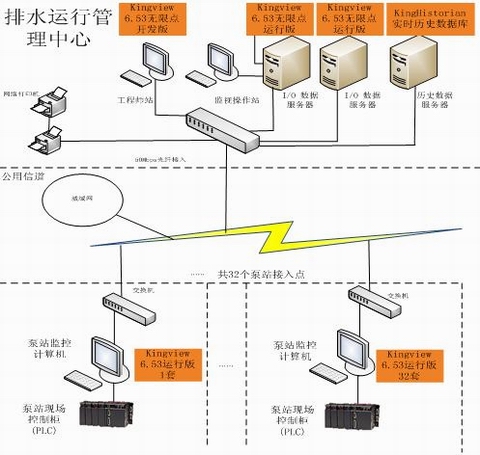

圖（一） 網絡構架

現場控製層：以工業PLC為控製核心，控製各個泵站的電氣設備。

現場數據采集監控層：負責采集各個泵站的PLC上實時數據
，針對每一個泵站設置現場監控計算機，並根據現場的實際點數安裝Kingview 6.53 有限點軟件
，具有權限的操作員可在本地計算機上修改與之相連的PLC控製參數
，監控該區域泵站的運行狀態，並且可以定時報表，生成報表文件。

中央監控層：中央控製層位於排水運行管理中心，配備兩台工控機，安裝二套King IO Server軟件

，互為冗餘係統，實現整個係統的監控，數據彙總，打印等功能；並在另外兩台計算機上安裝該Kingviw開發版以及實時曆史數據庫Kinghistorian。該層位於控製的最高層，采用千兆以態網通訊，King IO Server通過以太網和現場監控計算機相連，並與現場各泵站監控計算機Kingview平台上的實時數據進行交換（Kingview組態軟件即可當成OPC服務器，給其它Kingview軟件提供數據
，本身又具備OPC客戶端功能
，從其它的服務器上獲得數據）
，針對I/O Server上需要保存數據信息
，可保存到KingHistorian實時曆史數據服務器上,該服務器作為企業級的數據中心，給其它的管理計算機為生產提供可靠數據。

shuangjirebeishizhikongzhixitongzhongjiankongzhujiderongyu，shiweilebaozhengxitongdewendingyunxingerzengjiadegongneng。dangxitongzhengchanggongzuoshi，zhu，congjidouqidong，dancongjibucaijishishishuju
，ershitongguowangluocongzhujihuodeshishishuju，tongshifuzeduizhujidejianting。zaizhujitingjihou，congjicaijishujubingwanquanqudaizhujidegongneng。zhujihuifuyunxinghou
，congjitingzhishujucaiji，xitonghuifudaozhengchangzhuangkuang。

現場控製層則位於單泵站，分站控製級星形拓撲結構的10/100以太網通訊與各自設備通訊。和上層站點通過光交換機進行通訊；該係統通訊配置有極高的可靠性：在中央控製層通訊發生故障時

，現場控製層能連續獨立地控製和其有關的設備（各分站都處於各分站PLC自控狀態下）
；同時故障區域控製層的分站控製層通過其自身自動化信息監控係統獨立工作
；當分站控製層發生通訊故障時，不影響上層通訊界麵的通訊，分站通過其自動控製係統獨立控製，並且根據控製方式、等級的不同分為：管理控製級和操作員級。

管理控製級位於中央管理層
，該層平常不參與各站點的實際控製，隻在總體上協調各站工作情況；同時對特別重要參數進行設定，統計各站點設備
、參數數據
；在發生特殊情況下，可通過網絡對下層站點進行直接控製。

操(cao)作(zuo)員(yuan)級(ji)位(wei)於(yu)區(qu)域(yu)控(kong)製(zhi)層(ceng)或(huo)單(dan)站(zhan)點(dian)控(kong)製(zhi)層(ceng)中(zhong)，由(you)區(qu)域(yu)控(kong)製(zhi)層(ceng)現(xian)場(chang)操(cao)作(zuo)人(ren)員(yuan)進(jin)行(xing)控(kong)製(zhi)，其(qi)等(deng)級(ji)可(ke)對(dui)設(she)備(bei)直(zhi)接(jie)進(jin)行(xing)控(kong)製(zhi)

，並(bing)可(ke)修(xiu)改(gai)一(yi)定(ding)的(de)參(can)數(shu)
，同(tong)時(shi)對(dui)下(xia)層(ceng)單(dan)站(zhan)站(zhan)點(dian)設(she)備(bei)參(can)數(shu)進(jin)行(xing)控(kong)製(zhi)設(she)置(zhi)。該(gai)類(lei)動(dong)作(zuo)可(ke)在(zai)網(wang)絡(luo)或(huo)是(shi)單(dan)站(zhan)中(zhong)控(kong)室(shi)進(jin)行(xing)。

本(ben)方(fang)案(an)實(shi)現(xian)了(le)可(ke)靠(kao)的(de)控(kong)製(zhi)
，是(shi)一(yi)套(tao)典(dian)型(xing)的(de)泵(beng)站(zhan)群(qun)整(zheng)體(ti)電(dian)氣(qi)可(ke)視(shi)化(hua)監(jian)控(kong)解(jie)決(jue)方(fang)案(an)，該(gai)方(fang)案(an)及(ji)時(shi)準(zhun)確(que)的(de)反(fan)映(ying)現(xian)場(chang)信(xin)息(xi)，並(bing)為(wei)管(guan)理(li)層(ceng)提(ti)供(gong)了(le)有(you)效(xiao)的(de)生(sheng)產(chan)數(shu)據(ju)。組態王 組態軟件 研華 ELO觸摸顯示器 觸摸顯示器 工控機 研華工控機 研華采集卡 研華數據采集卡 數據采集卡 一體化工作站 研華一體化工作站 研華模塊 研華亞當模塊 數據采集模塊 研華數據采集模塊 工業以太網數據采集模塊 工業以太網交換機 研華工業以太網交換機 串口服務器 研華串口服務器 步進電機控製卡 伺服電機控製卡 研華步進電機控製卡 研華伺服電機控製卡 步進/伺服電機控製卡 研華步進/伺服電機控製卡 便攜機 軍用加固機 多串口卡 研華多串口卡 軍用筆記本 工控主板 工控機箱 觸摸屏 ELO觸摸屏 人機界麵 CAN卡
