內容	收費電表	電力儀表
外形圖
安裝方式	掛壁式安裝 ，應單獨設置電表箱 ，不易安裝在低壓櫃、動力箱  、照明箱內	導軌式安裝，易安裝在動力箱  、照明箱內	嵌入式安裝，易安裝在低壓櫃 、動力箱的門板上
通訊規約	DL/T645規約與配電係統不兼容	Modbus協議或DL/T645規約， Modbus協議可與配電係統兼容

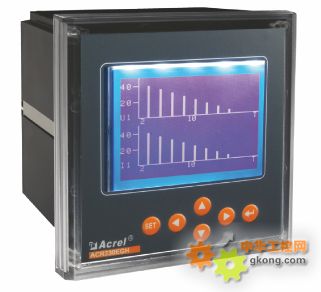

圖1 ACR330ELH電力儀表

   該表為電能質量分析儀表，主要功能有：LCD顯示、全電參量測量（U、I
、P、Q、PF、F
、S）
；四象限電能計量、複費率電能統計

；THDu，THDi
、2-31次各次諧波分量；電壓波峰係數
、電話波形因子、電流K係數、電壓與電流不平衡度計算；電網電壓電流正
、負、零序分量（含負序電流）測量；4DI+3DO（DO3做過壓、欠壓、過流、不平衡報警）；RS485通訊接口

、Modbus協議或DL/T645規約。外形尺寸：120×120mm，開孔尺寸：108×108mm。適用於高壓重要回路或低壓進線櫃
，見圖1。

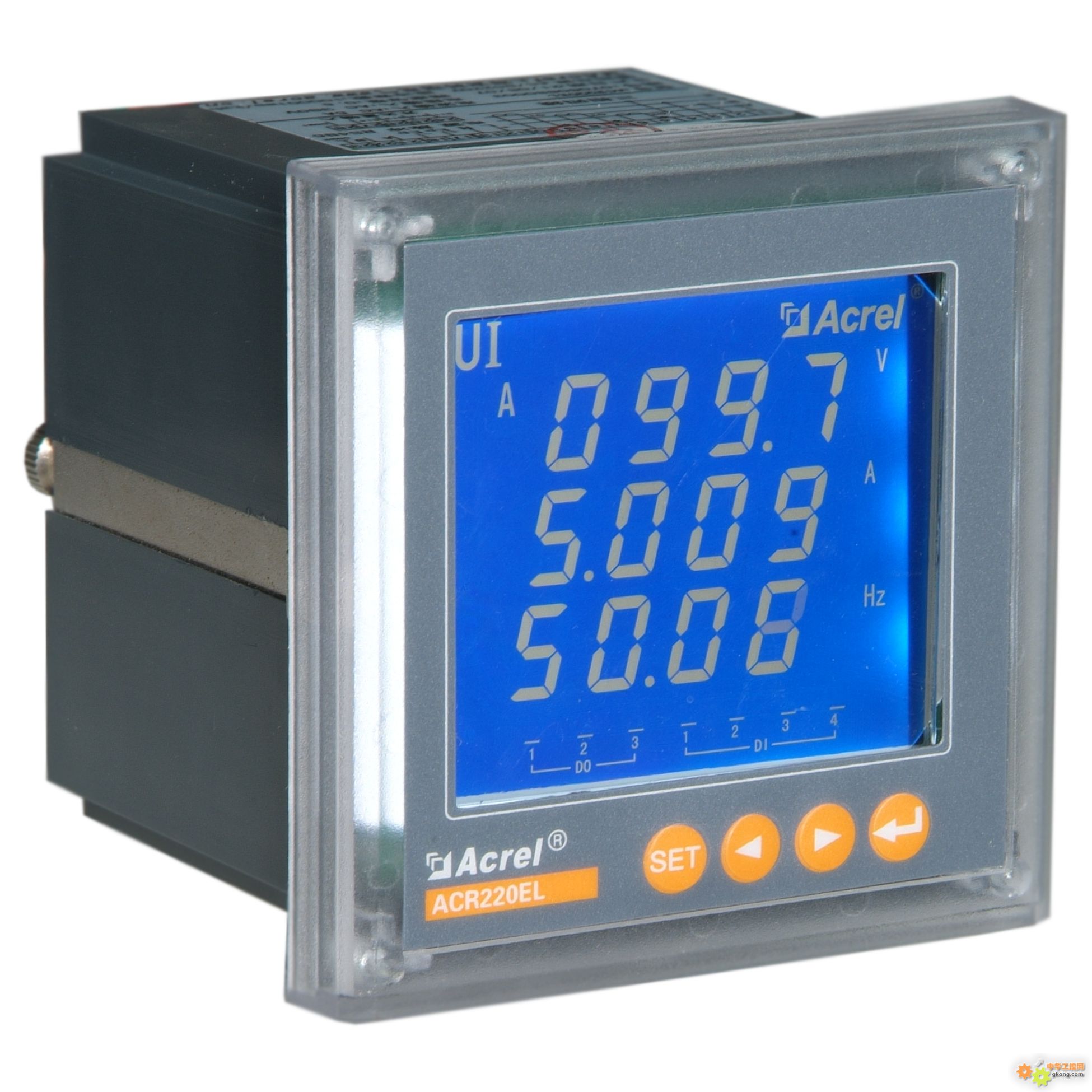

圖2 ACR230ELH電力儀表

該表主要功能有：LCD顯示
、全電參量測量（U、I、P、Q、PF
、F）；四象限電能計量、複費率電能統計、最大需量統計
；4DI+2DO
；RS485通訊接口
、Modbus協議。外形尺寸：96×96mm
，開孔尺寸：88×88mm。適用於低壓聯絡櫃、出線櫃

，見圖2。

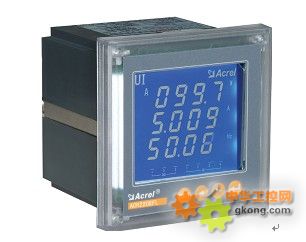

圖3 ACR120EL電力儀表

ACR120EL電力儀表主要功能有：LCD顯示、全電參量測量（U、I、P、Q
、PF
、F）；四象限電能計量、複費率電能統計、最大需量統計；2DI+2DO
；RS485通訊接口
、Modbus協議。外形尺寸：開孔尺寸80×80mm，開孔尺寸72×72mm。適用於動力櫃

，見圖3。

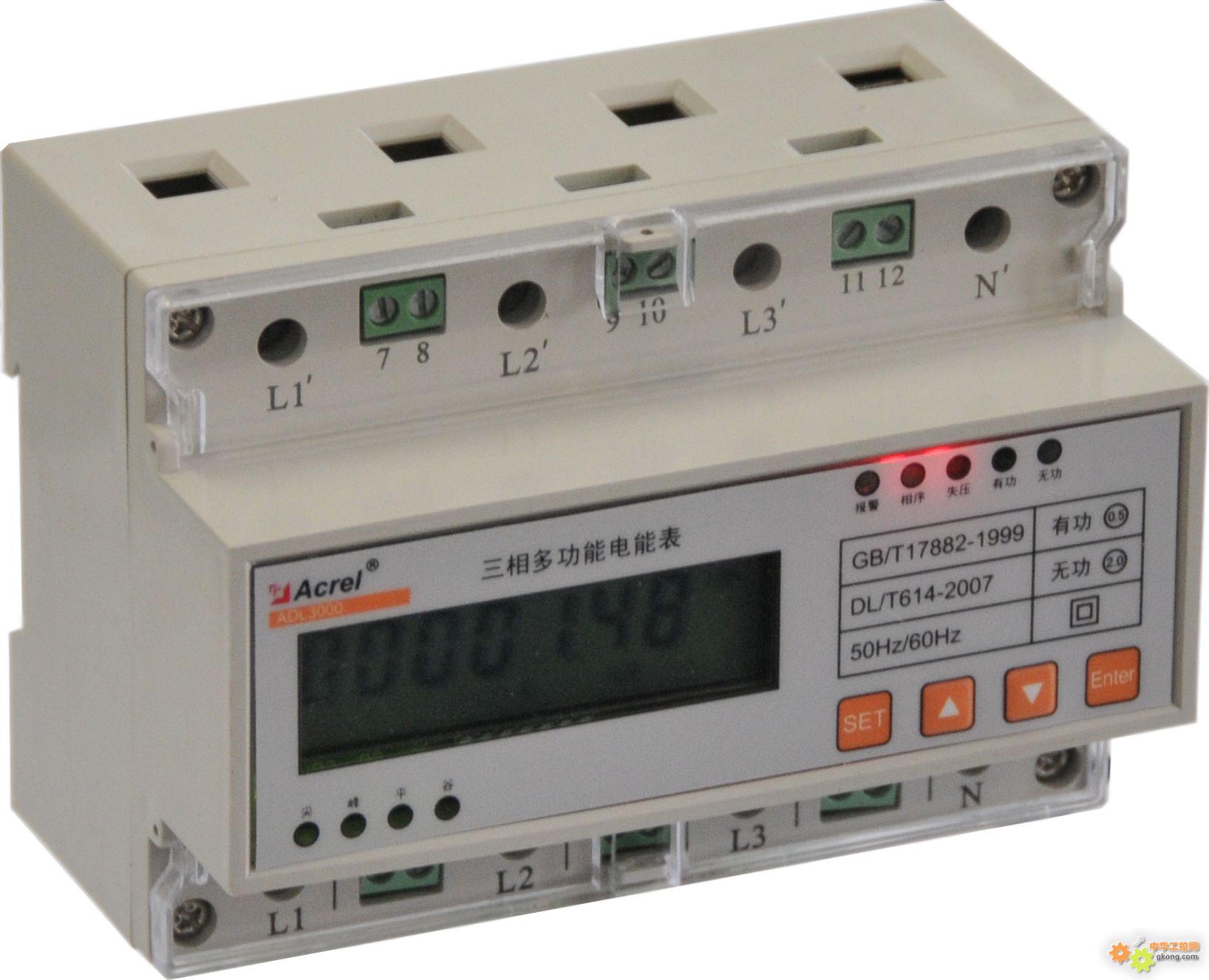

圖4 DTSD1352導軌式電表

DTSD1352導軌式電表主要功能：LCD顯示
、全電參量測量（U、I、P、Q
、PF
、F、S）；四象限電能計量、複費率電能統計

、最大需量統計；電流規格1.5（6）A、5（20）A、10（40）A、20（80）A可選、RS485通訊接口、Modbus協議或DL/T 645規約可選。外形尺寸：126×89×74mm，7模數。適用於動力櫃，見圖4。

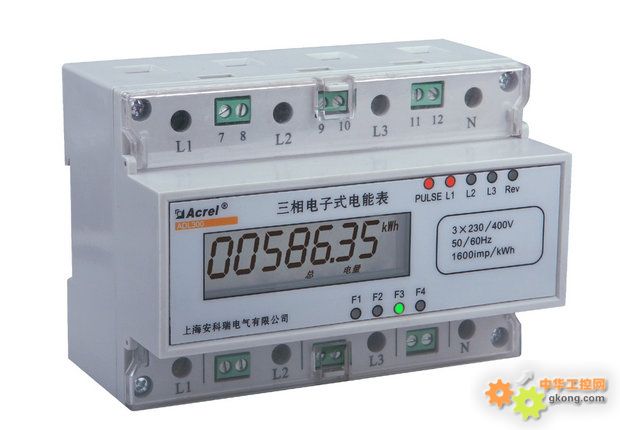

圖5 DTSF1352導軌式電表

DTSF1352導軌式電表主要功能：電流規格1.5（6）A、5（20）A、10（40）A
、20（80）A可選、複費率電能統計、電能脈衝輸出、RS485通訊接口、Modbus協議或DL/T 645規約可選。外形尺寸：126×89×74mm，7模數。適用於照明箱的三相電能計量
，見圖5。

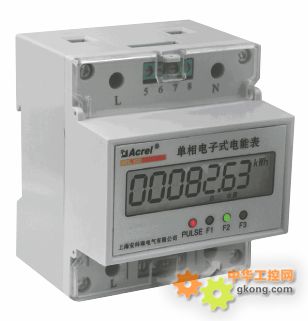

圖6 DDSF1352導軌式電表

照明箱DDSF1352電表主要功能：電流規格1.5（6）A、5（20）A、10（40）A
、20（80）A可選

、複費率電能統計、電能脈衝輸出、RS485通訊接口、Modbus協議或DL/T 645規約可選。外形尺寸：76×89×74mm，4模數。適用於照明箱的電流
、電壓測量；單相電能計量，見圖6。

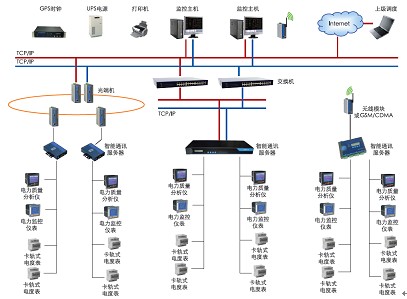

                                                 圖7 係統拓撲圖

圖8 電能報表



圖9 電參量遠程抄表

圖10重要回路諧波參數及棒圖

圖11重要回路電流曲線
