安科瑞電氣股份有限公司，上海 嘉定 201801

   “節能減排”目前已成為衡量企業未來可持續發展的重要指標。隨著電信、yinxingyijidaxingqiyeyewudekuozhan
，pangdadeshujuzhongxinsuodailaideguanliweihufeiyonghebuduanpanshengdedianfeiyichengweiqiyezhuguandeyidananti。dianqiyinhuanshiruhechanshengde
？diannengshiruhexiaohaode？benwenjieshaoshujuxinxizhongxinjiyudaoguishianzhuangdianlijiankongyibiaodedianyuanjiankongguanlifangan。gaifanganzhuyaoyouchumoping、單相或三相交流信號采集單元、互感器構成，能對數據中心電源進行實時采集與顯示電壓、電流、有功功率、無功功率、功率因數、諧波和電能。

   安科瑞導軌式安裝電力監控儀表采用DIN35mm導軌式安裝結構、LCD顯示
，測量電能及其它電參量，可進行時鍾、費率時段等參數設置
，並具有電能脈衝輸出功能；可用RS485通訊接口與上位機實現數據交換。

該類型表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215、GB/T 17883和電力行業標準DL/T614對電能表的各項技術要求，適用於政府機關和大型公建中對電能的分項計量，也可用於企事業單位作電能管理考核。

應用場合		型號	主要功能
電源進線		DTSD1352-H （ADL-3000EH）	測量相電壓、線電壓、電流  、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相） 、功率因數（分相與合相）等 ；四象限電能計量 ；總諧波含量測量
大電流三相分支回路		DTSD1352 （ADL-3000E）	一次輸入0-80A，測量相電壓、線電壓、電流、有功功率（分相與合相）  、無功功率（分相與合相）、視在功率（分相與合相）、功率因數（分相與合相）等；四象限電能計量
小電流三相分支回路或單相分支回路		ADL-300E	二次輸入0-50mA,測量相電壓、線電壓、電流 、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相）、功率因數（分相與合相）  、有功電能及無功電能
		AMC16-3E3	9路單相（3路三相）I 、U、P、Q、F測量 ；有功電能計量 ；18DI+1DO、RS485通訊接口、Modbus協議
		AMC16-1E9
開關量采集		ARTU-K32	32路開關量采集、SOE事件記錄 、RS485通訊接口、Modbus協議



4.1 電源監控配電方案

典型一次圖見圖1
，由DTSD1352-H、DTSD1352
、ADL-300E監控儀表及TPC7062KS觸摸屏組成電力監控係統。

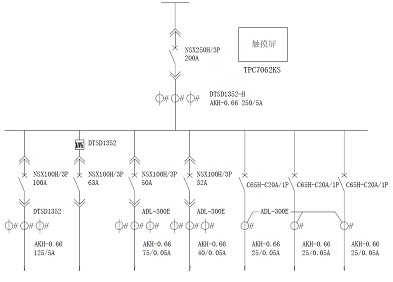

圖1 電源監控一次配電圖



4.2 組網結構圖

    係統采用三層網絡分布式結構
，子站直接由人機界麵TPC7062KS屏進行監控、采集現場儀表
，見圖2。

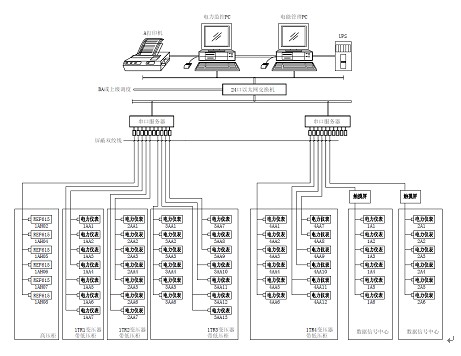

圖2 電源監控組網結構圖



4.3 電源進線監控

   電源進線監控由顯示觸摸屏與DTSD1352-H組成。

4.3.1 觸摸屏

   觸摸屏采用昆侖通態7英寸屏
，型號為TPC7062KS，工作電源DC24V/30W，zhuyaoxingnengtedianyou，juyoulianggeketongshishiyongdechuanxingkou
，yongyuduotaiyibiaotongxun
，keduqusuoyouyibiaocaijidedaodeshuju
，bingnengzaixianshezhiyibiaodebianbi。chumopingcaijidedaodeshujuketongguoRS232接口，以Modbus-RTU協議轉發給其它設備（如計算機），若需采用RS485傳輸，需另行加配RS485-RS232轉換器。

觸(chu)摸(mo)屏(ping)主(zhu)要(yao)實(shi)現(xian)的(de)功(gong)能(neng)是(shi)及(ji)時(shi)將(jiang)各(ge)個(ge)儀(yi)表(biao)采(cai)集(ji)到(dao)的(de)數(shu)據(ju)動(dong)態(tai)顯(xian)示(shi)到(dao)人(ren)機(ji)交(jiao)互(hu)界(jie)麵(mian)，在(zai)需(xu)要(yao)報(bao)警(jing)的(de)時(shi)候(hou)進(jin)行(xing)報(bao)警(jing)或(huo)報(bao)警(jing)數(shu)據(ju)存(cun)儲(chu)上(shang)傳(chuan)，以(yi)及(ji)實(shi)時(shi)
、曆史報警顯示等。所能存儲的報警記錄大於20000條。

主要檢測數據對象有母線電流、電壓、功率、電能、母線諧波數據，各個支路電壓、電流、功率

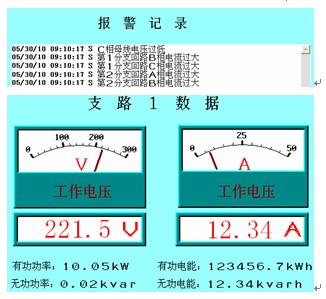

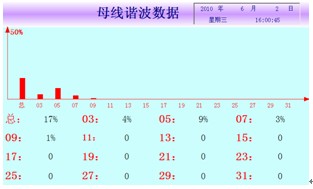

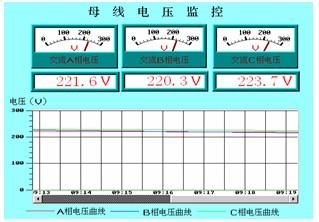

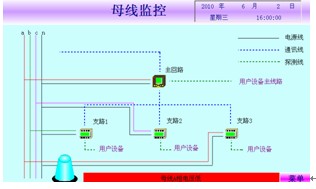

、電能，及各個支路的分合狀態。顯示以數字顯示、折線圖、條形圖為主，見圖3。





圖3 監控係統界麵



   觸摸屏安裝為嵌入式，觸摸屏麵框尺寸226.5×163mm
，開孔尺寸215×152mm。

   觸摸屏也可選配其它廠家具有相同性能的產品。

4.3.2 母線電參數檢測儀表――DTSD1352-H

   儀表不需要工作電源

，功耗≤3W；電壓信號輸入
，220V/380V 50Hz
；電流信號輸入
，不大於63A時直接輸入，63A以上二次輸入0~5A。主要功能有測量常規的三相交流電量，如相電壓
、線電壓、電流
、有功功率
、無功功率、視在功率、功率因數等
，其中功率與功率因數可同時檢測分相與三相總的參量；電能有四象限電能
，包括吸收有功電能，釋放有功電能，感性無功電能，容性無功電能；以及測量電壓
、電流總諧波含量，用戶可以方便的對供電電網質量進行分析。

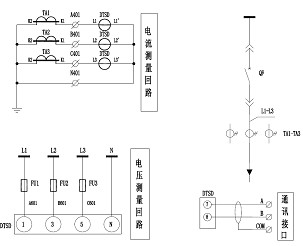

二次原理見圖4，DTSD1352-H在電流不大於63A時可直接接入，不需要經過電流互感器，大於63A時采用二次輸入0-5A。安裝結構為DIN35mm導軌，見圖5。

                                                                                        圖4 DTSD1352-H二次原理圖

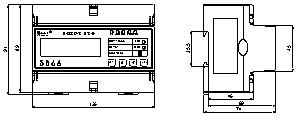

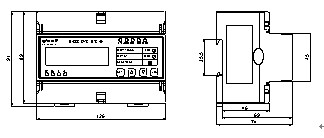

      圖5 DTSD1352-H儀表外形及尺寸

4.4 支路監控

   支路監控有2種監控方案。

4.4.1 大電流分支回路監控儀表DTSD1352

   該儀表主要監測電流大於63A的回路。儀表不需要工作電源
，功耗≤2W；電壓信號輸入
，0~300V/50Hz；電流信號輸入，一次電流80A以下直接輸入，80A以上二次輸入0~5A。主要功能有測量常規的三相交流電量，如相電壓、線電壓、電流
、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相）
、功率因數（分相與合相）等；電能有四象限電能，包括吸收有功電能，釋放有功電能
，感性無功電能
，容性無功電能
；該儀表可用於1個三相回路中也可用於3個獨立的單相回路。

二次原理同DTSD1352-H，見圖4。安裝結構為DIN35mm導軌
，見圖6。



圖6 DTSD1352儀表外形及尺寸



4.4.2 小電流分支回路監控儀表­ ADL-300E

   該儀表主要監測電流小於63A的回路。儀表工作電源，AC85~265V，功耗≤2W
；電壓信號輸入，220V/380V 50Hz；電流信號輸入
，二次輸入0~50mA。主要功能有測量常規的三相交流電量，如相電壓
、線電壓、電流
、有功功率

、無功功率、視在功率、功率因數，其中功率與功率因數可同時檢測分相與三相總的參量
；電能計量包括有功電能及無功電能；該儀表可用於三相回路中也可用於3個獨立的單相回路。

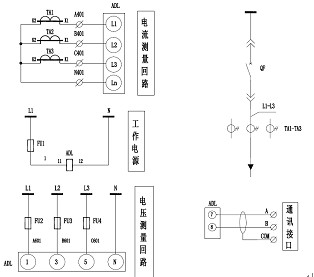

用於三相回路的二次原理見圖7
，ADL-300E支持0.05A電流信號接入，電流互感器二次側不允許接地。

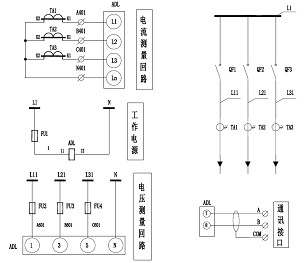

   用於3個獨立的單相回路二次原理見圖8，ADL-300E支持0.05A電流信號接入，電流互感器二次側不允許接地。安裝結構為DIN35mm導軌，見圖9。



圖8 ADL-300E用於3個獨立的單相回路二次原理圖



圖9 ADL-300E儀表外形及尺寸



 單位：元（RMB）

名稱	型號		單位	麵價	備注
監控主機	IPC610H/PIV2.8G/1G/120G/166x DVD/KB+MS/D-Link530+外設		台	8500	均可用戶自備，以當時市場價格為準，該報價僅供參考
顯示器	三星19寸液晶顯示器		台	3000
	三星22寸液晶顯示器		台	3800
打印機	HP LaserJet 1020 A4		台	2500
	EPSON-LQ1600KIIIH A3		台	4000
UPS電源	山特C1KS		台	5000
	山特C2KS		台	6500
通訊線纜	五類線		米	4.6
	屏蔽雙絞線RVVP 2×1.0		米	5.6
	光纖（多模）		米	6.6
通訊機櫃	1200×600×600		麵	3000
	2200×600×600		麵	5000
光電轉換	HTB-1000		隻	750	遠距離傳輸
	終端盒		隻	60
	尾纖		麵	50
	耦合器		麵	50
	熔接點		個	50
通訊轉換	擴展卡ACRNET-PCI/4		塊	3000	擴展卡
	串口服務器ACRNET-PORT（2口）		隻	3000	串口服務器
	串口服務器ACRNET-PORT（4口）		隻	5500
	通訊前置機ACRNET-UC02（2口）		隻	4000	通訊前置機
	通訊前置機ACRNET-UC04（4口）		隻	6000
	通訊前置機ACRNET-UC08（8口）		隻	11500
	通訊管理機ACRHMI		台	30000	人機界麵
組網設備	網絡交換機EDS-208		台	3000	局域組網
	網絡交換機EDS-408		台	8500
監控軟件	Acrel監控組態軟件	係統組態軟件 圖形組態軟件 電能管理軟件 數據庫軟件	套	3萬	設備數量1～10
				4萬	設備數量11～20
				6萬	設備數量21～40
				8萬	設備數量41～80
				10萬元以上	設備數量80以上
	雙機版		套		單機價格×1.5
	數據轉發	每+1用戶	套	3000
	Web發布	每+1用戶（總用戶數≤5）	套	5000
電力儀表	DTSD1352-H		台	2950
	DTSD1352		台	2050
	ADL-300E		台	1200
	AMC16-3E3		台	3250
	AMC16-1E9		台	3250
	ARTU-K32		台	3200



   隨(sui)著(zhe)信(xin)息(xi)時(shi)代(dai)的(de)來(lai)臨(lin)，各(ge)類(lei)數(shu)據(ju)信(xin)息(xi)中(zhong)心(xin)的(de)建(jian)設(she)進(jin)一(yi)步(bu)加(jia)快(kuai)，對(dui)數(shu)據(ju)的(de)安(an)全(quan)防(fang)護(hu)也(ye)需(xu)要(yao)進(jin)一(yi)步(bu)加(jia)強(qiang)和(he)完(wan)善(shan)，希(xi)望(wang)通(tong)過(guo)一(yi)定(ding)數(shu)量(liang)的(de)數(shu)據(ju)中(zhong)心(xin)的(de)建(jian)設(she)和(he)運(yun)營(ying)管(guan)理(li)，能(neng)為(wei)其(qi)數(shu)據(ju)信(xin)息(xi)電(dian)源(yuan)安(an)全(quan)設(she)計(ji)提(ti)供(gong)更(geng)多(duo)的(de)有(you)效(xiao)經(jing)驗(yan)。該(gai)係(xi)統(tong)先(xian)後(hou)在(zai)中(zhong)國(guo)銀(yin)行(xing)信(xin)息(xi)大(da)樓(lou)、中國移動東北三省通訊基站改造
、吉林聯通、中國郵政總局機房改造等項目中應用，為數據中心電源安全、綠色運行提供了保障。
