2008年01月03日，北京市建委和市發改委公布了去年北京實施能源審計的部分北京市國家機關辦公建築和大型公共建築平均電耗
、水耗。其中進行審計的20個單位的國家機關辦公建築
，每平方米建築麵積年平均耗電量為85.4度（年平均85.4kWh／m2）
，人均年耗電量為3072.5度（年平均3072.5kWh／人） 。

統計表明，公共建築耗電量是普通建築5倍 國家機關辦公建築和大型公共建築年耗電量約占全國城鎮總耗電量的22%，每平方米年耗電量是普通居民住宅的10～20倍。是歐洲、日本等發達國家同類建築的1.5～2倍。北京的大型公共建築每單位平方米年耗電量在50度到300度之間，這個數字較普通建築要高出3到5倍。

在所有公共建築中
，商場耗電最多
，信息顯示，國家機關辦公建築、大專院校的學生宿舍以及寫字樓

、酒店
、商場、體育場館和醫院等，每平米建築的耗電量商場最高
，年耗電量達到175.5度； 大專院校辦公樓最低
，為34.57度； 國家機關辦公建築則為85.4度，而人均年耗電量，國家機關辦公建築則達到了3072. 5度。

針對能源浪費現象，國家出台了相關文件。

溫家寶總理簽署的中華人民共和國國務院令第531號《公共機構節能條例》已經2008年7月23日國務院第18次常務會議通過
，自2008年10月1日起施行。《條例》第十四條明確指出：公共機構應當實行能源消費計量製度，區分用能種類

、用能係統實行能源消費分戶
、分類
、分項計量，並對能源消耗狀況實行監測，及時發現、糾正用能浪費現象。

建質〔2006〕277號文《全國民用建築工程設計技術措施――節能專篇 電氣分冊》提出電氣回路要加裝電能計量裝置。

江蘇
、上海分別推出蘇建科〔2007〕217號文《江蘇省公共建築用能計量設計規定》和滬建交〔2008〕828號文《關於進一步加強本市民用建築設備專業節能設計技術管理的通知》。

進一步明確提出對主要用電設施分項計量
，對辦公樓、商場、宿舍等應計量到經濟核算單元；對醫療病房

、賓館客房
、學校教室應按樓層或功能分區計量等等
，並納入審圖和竣工驗收標準之中。

滬建交〔2008〕828號文提出從2009年1月1日起，建築麵積大於2萬平方米的大型公共建築
、市（區）兩級國家機關辦公建築、申請國家和本市的建築節能示範項目
，應當設置能耗監測係統。

住房和城鄉建設部建科[2008]114號文（2008-06-24）《關於印發國家機關辦公建築和大型公共建築能耗監測係統建設相關技術導則的通知》實施，具體實施內容參見[2008]114號文附件

，附件名稱如下：
    附件1：《國家機關辦公建築和大型公共建築能耗監測係統分項能耗數據采集技術導則》
；

附件2： 《國家機關辦公建築和大型公共建築能耗監測係統分項能耗數據傳輸技術導則 》；
    附件3： 《 國家機關辦公建築和大型公共建築能耗監測係統樓宇分項計量設計安裝技術導則》；
    附件4： 《國家機關辦公建築和大型公共建築能耗監測係統數據中心建設與維護技術導則》；
    附件5： 《國家機關辦公建築和大型公共建築能耗監測係統建設、驗收與運行管理規範 》。

114號文件根據建築的使用功能和用能特點，將國家機關辦公建築和大型公共建築分為8類。
    （1）辦公建築；
    （2）商場建築；
    （3）賓館飯店建築；
    （4）文化教育建築；
    （5）醫療衛生建築；
    （6）體育建築；
    （7）綜合建築；
    （8）其它建築。
    其它建築指除上述7種建築類型外的國家機關辦公建築和大型公共建築。

分類能耗應當包括：

（1）耗電量

（2）耗水量

（3）耗氣量（天然氣量或者煤氣量）

（4）集中供熱耗熱量

（5）集中供冷耗冷量

（6）其他能源應用量（如集中熱水供應量
、煤、油、可再生能源等）。

電量分項能耗應當包括：
照明插座用電：為建築物主要功能區域的照明

、插座等室內設備用電。主要包括照明和插座用電

、走廊和應急照明用電、室外景觀照明用電。
空調用電：主要包括冷熱站用電、空調末端用電。
動力用電：主要包括電梯用電、水泵用電、通風機用電。
特殊用電：主要包括信息中心、洗衣房、廚房餐廳、遊泳池、健身房或者其他特殊用電。

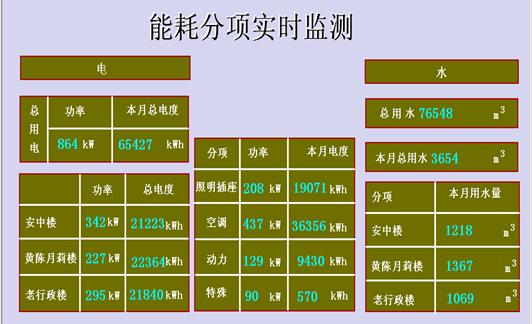

下圖為Acrel5000能耗監測係統的監控界麵。



國家規定電能計量應當合理設置分項計量回路。其分項計量係統應當采用電子式、精度等級為1.0級及以上（0.2、0.5、1.0級）的有功電能表。采用的普通電能表
，應當由測量單元和數據處理單元等組成
，並能顯示、儲存和輸出數據
，具有標準通訊接口。
    2.1 在變壓器低壓側（AC230／400V）總進線處，應當設置多功能電能表，至少具有監測和計量三相電流、電壓、有功功率、功率因數、有功電能、最大需量
、總諧波含量和2-21次各次諧波分量的功能。可選用ACR330ELH電力儀表



主要功能：

          全電量測量（U

、I
、P、Q、PF、F、S）

         最大需量（I,P），四象限電能計量
、複費率電能累計

         THDu
、THDi、2―31次諧波分量

         電壓波峰係數、電話波形因子
、電流K係數
、電壓電流不平衡度

        電網電壓電流正、負
、零序分量測量

        4DI+3DO

        RS485接口
、Modbus、DL/T645

應用於高壓重要回路低壓進線櫃



2.2建築工程能耗監測係統能耗“應合理設置分項計量回路，以下回路應設置分項計量表計”（附件3）：
（1）變壓器低壓側出線回路；
（2）單獨計量的外供電回路；
（3）特殊區供電回路；
（4）製冷機組主供電回路；
（5）單獨供電的冷熱源係統附泵回路；
（6）集中供電的分體空調回路；
（7）照明插座主回路；
（8）電梯回路
；
（9）其他應單獨計量的用電回路。

主要功能：

         全電量測量（U、I、P

、Q、PF、F、S）

        四象限電能計量、複費率電能累計、最大需量統計

         4DI+2DO

         RS485接口、Modbus 、DL/T645

應用於低壓聯絡櫃
、出線櫃、動力櫃

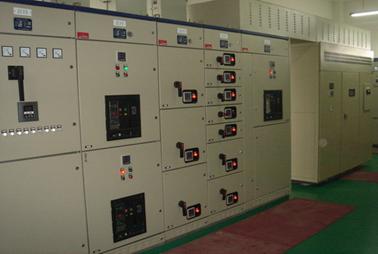

2.3安裝有電能表的櫃體實物圖



2.4對動力箱、照明箱各個電氣節點的電能進行監視與管理

         分別是1、4、7個模數

         最大一次電流32、80、80A

         複費率電能累計

         電能脈衝輸出

         RS485/Modbus 、 DL/T645

         DIN35mm導軌式安裝





導軌式安裝電能表安裝在終端配電箱中實物圖   導軌式安裝電能表安裝在動力箱中實物圖



建科[2008]114號文要求對建築物能耗監測係統的自動計量裝置所采集的能耗數據
，應當通過RS485接口
，並采用TCP／IP通信協議自動和實時上傳能耗數據。

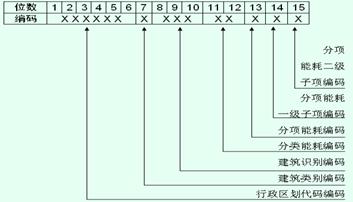

編碼後能耗數據由15位符號組成。若某一項目無須使用某編碼時
，則用相應位數的“0”代替。



例：北京第二外國語大學圖書館空調用電

110100 D 101 01 B 2 0

110100:行政區劃代碼編碼，110100 北京市 市轄區

D:     建築類別編碼，D文化教育建築

101： 建築識別碼
，由建築所在地的縣市建設行政主管

       部門統一規定，101圖書館北二外圖書館

01：   分類能耗編碼，01電

B：    分項能耗編碼，A照明插座用電，B空調用電，

       C動力用電，D特殊用電

2：    一級子項，2空調末端

0：    二級子項，0表示沒有該項



建築總能耗為建築各分類能耗（除水耗量外）所折算的標準煤量之和。

總用電量＝∑各變壓器總表直接計量值

分類能耗量＝∑各分類能耗計量表的直接計量值

分項用電量＝∑各分項用電計量表的直接計量值

單位建築麵積用電量＝總用電量/總建築麵積

單位空調麵積用電量＝總用電量/總空調麵積



數據中心接收並存儲其管理區域內監測建築和數據中轉站上傳的數據
，並對其管理區域內的能耗數據進行處理、分析、展示和發布。

數據中心分為部級數據中心、省（自治區
、直轄市）級數據中心和市級數據中心。

市級和省（自治區、直轄市）級數據中心應將各種分類能耗彙總數據逐級上傳。

部級數據中心對各省（自治區
、直轄市）級數據中心上報的能耗數據進行分類彙總後形成國家級的分類能耗彙總數據，並發布全國和各省（自治區、直轄市）的能耗數據統計報表以及各種分類能耗彙總表。

監測建築數據展示應包括：

（1）建築的基本信息
，能耗監測情況，能耗分類分項情況；

（2）各監測支路的逐時原始讀數列表
；

（3）各監測支路的逐時、逐日
、逐月、逐年能耗值（列表和圖）
；

（4）各類相關能耗指標圖、表；

（5）單個建築相關能耗指標與同類參考建築（如標杆值
、平均值等）的比較（列表和圖）。

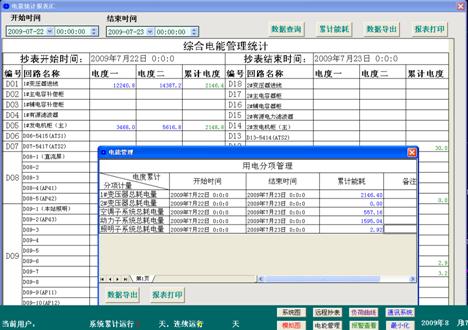

電能報表彙總

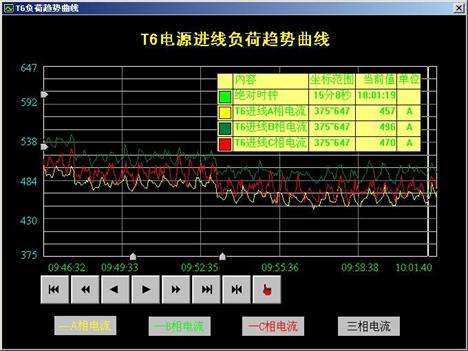

電流趨勢曲線

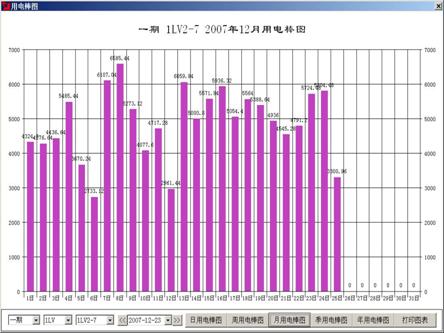

 用電棒圖顯示

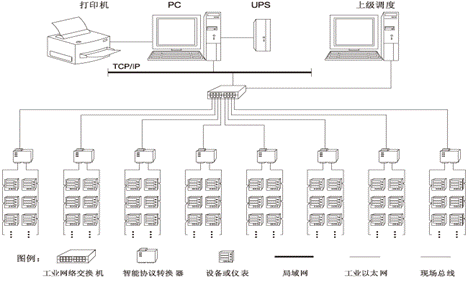

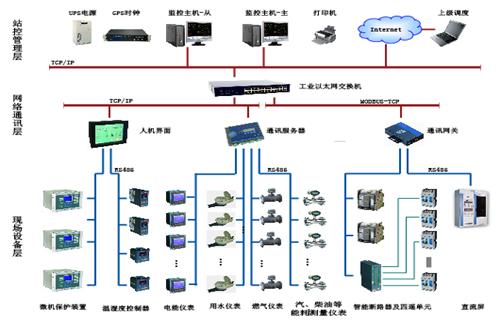

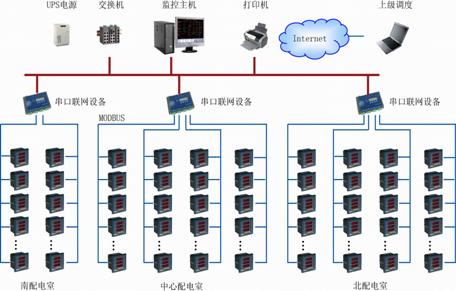

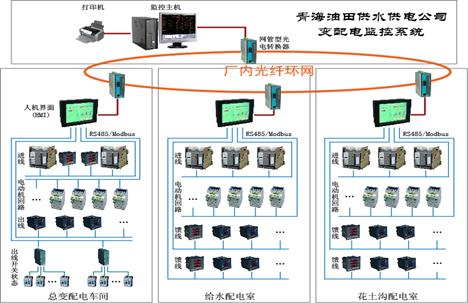

組網方式:光纖環網方式、以太網方式、GPRS/GSM無線方式





無線方式：淄博市電力環網改造



ZigBee是一種新興的短距離

、低功耗
、低數據速率（20k――250kbps）
、低成本（相對於GPRS網絡的收費）、低複雜度的無線網絡技術。ZigBee 技術在低功耗
、低成本和組網能力方麵具有無可比擬的應用優勢。

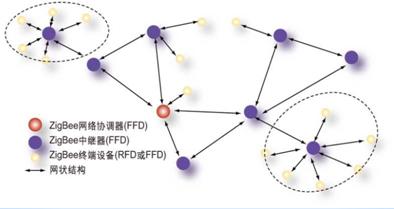

Zigbee網狀網絡――“接力”傳輸

MESH網狀網絡拓撲結構的網絡具有強大的功能，網絡可以通過“多級跳”的

方式來通信；該拓撲結構還可以組成極為複雜的網絡；網絡還具備自組織、

自愈功能。

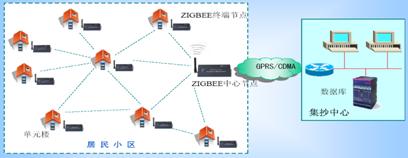

基於Zigbee技術的電表遠程抄表係統

基於zigbee技術的遠程抄表省去了現場布置通訊線的麻煩，在節約成本的同時又減少了工程量

，為有效實現電能集中管理大大提供了方便；采用mesh網狀網絡結構充分保證了數據傳輸的可靠性。
