youyujiaoliusifudianjiqudongqineibuduimaichongzhilinghefangxiangkongzhishurucaiyonglegaosuguangou。weizengqiangqikangganraojitigaogongzuokekaoxing,jianyiduimaichongzhilinghefangxiangkongzhishurucaiyongruxiajiexianfangshi。

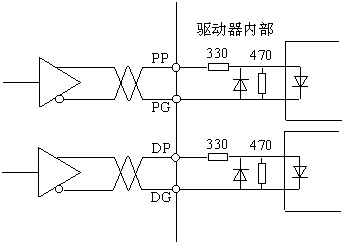

(1)采用差分信號輸入方式
 圖1
該方式具有最好的抗幹擾能力,適合於較高工作頻率。

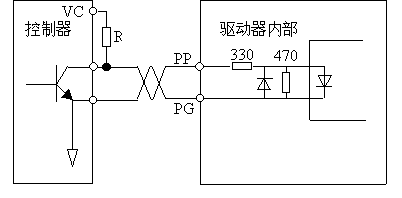

(2)控製器為集電極開路輸出形式時的推薦接法

圖2

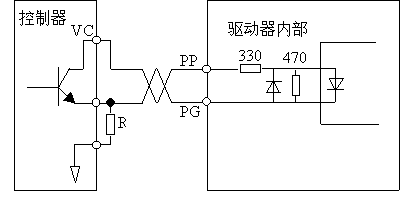

(3)控製器為射極跟隨輸出形式時的推薦接法

圖3
注: 當VC=24V時,R=1.2K~1.8K。當VC=12V時,R=510。
|
