概述

　　作zuo為wei供gong應ying工gong廠chang用yong油you的de油you品pin中zhong轉zhuan站zhan，應ying當dang以yi安an全quan
，節jie能neng，準zhun確que為wei首shou要yao任ren務wu
，確que保bao工gong廠chang隨sui時shi能neng正zheng常chang運yun行xing並bing準zhun確que統tong計ji當dang日ri油you量liang的de消xiao耗hao及ji入ru庫ku登deng記ji。隨sui著zhe自zi動dong化hua行xing業ye的de發fa展zhan
，已yi經jing完wan全quan具ju備bei使shi用yong上shang位wei機ji在zai辦ban公gong室shi或huo值zhi班ban室shi監jian測ce油you罐guan內nei油you品pin質zhi量liang的de實shi時shi變bian化hua的de能neng力li，來lai代dai替ti以yi往wang人ren工gong檢jian測ce並bing填tian寫xie報bao表biao等deng複fu雜za工gong序xu。

　　通tong過guo上shang位wei機ji與yu每mei個ge油you罐guan的de液ye位wei計ji和he溫wen度du傳chuan感gan器qi通tong訊xun，可ke以yi直zhi接jie從cong上shang位wei機ji上shang監jian測ce到dao各ge個ge油you罐guan裏li的de溫wen度du和he液ye位wei，根gen據ju檢jian測ce到dao的de參can數shu結jie合he可ke以yi直zhi接jie換huan算suan出chu需xu要yao的de結jie果guo（即進油量和出油量）並保存到報表裏麵。如果需要也可以隨時打印出來。

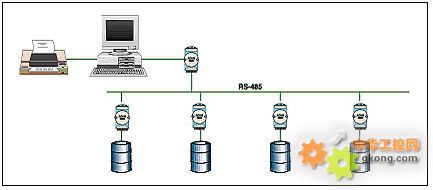

　　一、 係統組成：

　　本係統由中心微機和油罐兩部分組成。

　　中心微機：工控機一台，打印機一台
，顯示器一台。接口轉換器1個通過(RS485通訊電纜連至各貨位的流量質量控製器和各油罐的各種傳感器。

　　油罐：（油罐數為4個
，以下為一個油罐的配置）

　　1.防爆磁致伸縮式2m液位計一套，

　　2.溫度傳感器一組；

　　3.232轉485通訊模塊一個。

　　二
、 係統要求：

　　2.1 硬件

　　傳感器：

　　1.根據現場情況要求，采用防爆係列的傳感器，有國家權威認證機構的防爆證書。

　　2.油罐是臥式油罐，罐體埋在沙裏，油罐深度為2000mm，實際使用值根據記錄最高達到1990m，罐底沉澱約為80mm，所以采用2000mm量程的液位計。

　　3. 測量介質為汽油和機油
，液位計的液位精確度達到2mm，溫度傳感器的溫度精確到0.5℃。

　　4.帶通訊口。

　　5.傳感器的安裝：現在現場的油罐的5個法蘭已經全部占用。要安裝液位計和溫度傳感器可能需要開新孔（待定）。

　　工控機

　　工控機相對一般的pc機要穩定很多，推薦盡量使用工控機，如果考慮成本用普通PC機也行。

　　打印機

　　普通打印機。

　　模塊

　　普通的有源RS-232/485轉換模塊。

　　 安裝

　　建議把現有的人工監測的液位標尺杆替換成新式的液位計
，省去打新孔的工作。

　　三、係統功能：

　　本係統由監控室裏的工控機作為上位主機，實時監測油庫內的油位變化情況，可隨時打印報表（實時數據報表和曆史數據報表）
，可隨時查詢報警窗口。

　　本係統主要特點如下：

　　1、各油罐相互獨立，因此停止
、切換或故障都不影響其它貨位和整個係統的運行。

　　2、停電或中斷運行，數據庫內都有記錄可查。

　　3

、操作人員分權限管理操作，責任分明。

　　4
、提供的各種數據報表方便財務做帳和管理。

　　四
、上位機監控軟件：

　　《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件係統

，它以Windows 98/2000/NT/XP 中文平台作為其操作係統，全中文界麵
，並充分利用了Windows的各種便利功能。

　　《世紀星組態軟件》由開發係統和運行係統組成。開發係統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界麵的設計

、數據庫定義、動畫連接
、硬件設備安裝
、網絡配置
、係統配置等。該係統具有先進完善的圖形生成功能
；數據庫中有多種數據類型，不但能合理地抽象控製對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、曆史數據記錄、安全防範等進行操作
；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界麵的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向導和全麵地支持國內國際工控底層設備，實現工控現場的數據采集和監控功能。

　　《世紀星組態軟件》係(xi)統(tong)的(de)實(shi)時(shi)運(yun)行(xing)環(huan)境(jing)
，用(yong)於(yu)顯(xian)示(shi)開(kai)發(fa)係(xi)統(tong)中(zhong)建(jian)立(li)的(de)動(dong)畫(hua)圖(tu)形(xing)畫(hua)麵(mian)，並(bing)負(fu)責(ze)數(shu)據(ju)庫(ku)與(yu)硬(ying)件(jian)設(she)備(bei)的(de)數(shu)據(ju)交(jiao)換(huan)。運(yun)行(xing)係(xi)統(tong)能(neng)實(shi)時(shi)而(er)形(xing)象(xiang)地(di)反(fan)映(ying)現(xian)場(chang)的(de)所(suo)有(you)參(can)數(shu)和(he)實(shi)際(ji)情(qing)況(kuang)；通過實時數據庫管理從工業控製對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和曆史報警、曆史數據記錄、實時和曆史趨勢曲線等監控功能
；可生成曆史數據文件
，用於實現係統的可追溯；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

　　五
、報表：

　　報表可以根據時間選擇，每天XX時間X號罐進了多少油
，XX時間X出去多少油，，並長期保存在電腦裏。可以隨時打印出來。也可以按需要製作曲線報表功能記錄油罐內的油位變化情況。

　　六、總結：

　　zhepianwenzhangjiandanjieshaoleyoukuyouliangjiancexitongbingtongguozutairuanjianshixianshujudejilu，rangyoukudeyouliangshujushixiankezhuisu，fangbianyoukuguanli。tongshixitonghaishishijiancezhexitongyunxingshiyoukudewenduqingkuangyetigaoleanquanxishu。
