背景：
定量裝車控製係統是用於煉油廠、化工廠及一些中小型油庫，可滿足各種汽車和火車鶴管定量裝車的自動化控製和管理需求。裝車係統本身是油品儲運係統中的重要環節，直接影響著在石油化工生產與經營過程中的計量與操作的準確性、及時性和安全性。隨著石化生產規模的不斷擴大,油品的自動定量裝車顯得越來越重要。 如何提高裝車效率、減少勞動強度、避免靜電等不安全隱患、實現整個裝車過程自動化的要求顯得十分迫切。
本係統采用紫金橋軟件作為上位機監控的軟件係統，搭配PLC、流量計、控製閥、防靜電接地開關、防溢報警開關等硬件，實現了油品裝車的自動監控係統。
係統利用紫金橋軟件的ODBC接口實現與外銷管理係統、ERP係統的無縫連接，實現了從上層管理到底層實現全方位的信息化油品外銷儲運。
係統設計
上位機中安裝由紫金橋軟件實現的自動裝車控製係統，能夠通過ODBC的方式讀取開票機生成的新的提貨單信息（包括提貨單、車號、裝車量、鶴位、發油密碼等），並將數據下置到PLC中(zhong)。司(si)機(ji)開(kai)票(piao)機(ji)打(da)印(yin)的(de)發(fa)油(you)小(xiao)票(piao)，到(dao)現(xian)場(chang)，先(xian)在(zai)密(mi)碼(ma)路(lu)由(you)器(qi)輸(shu)入(ru)發(fa)有(you)密(mi)碼(ma)，發(fa)油(you)係(xi)統(tong)進(jin)行(xing)核(he)對(dui)，一(yi)致(zhi)後(hou)允(yun)許(xu)進(jin)入(ru)裝(zhuang)車(che)環(huan)節(jie)。待(dai)現(xian)場(chang)發(fa)油(you)工(gong)完(wan)成(cheng)準(zhun)備(bei)工(gong)作(zuo)（鶴管已放到位，防溢開關已放好，防靜電接地已夾好），xitongbianweiyunxufayouzhuangtai，dakaiduiyingheweidefamen，kaishifayou。xitongshishijianceliuliangjizhongdeleijizhibianhua，dangfayouliangdadaokaipiaojizhonggeichudezhuangcheliangshi，zidongtingzhifayou，guanbifamen。bingjiangbencifayouxinxi（開始時間，前表數，結束時間，後表數等）上傳至關係數據庫，供上層管理係統（MES，ERP等）使用。
網絡結構

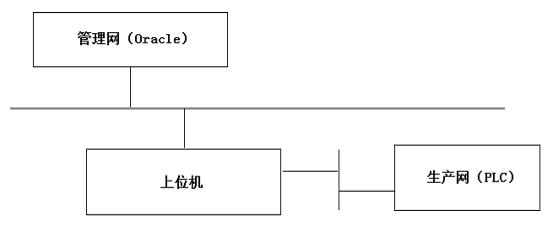

上位機係統采用雙網卡的形式連接關係數據庫（管理網）及下位機（生產網），結構如下：
雙網卡的形式可以從物理上做到網絡隔離，防止病毒的交叉感染。
功能模塊
上位機：
關係數據庫通訊模塊：也是與上層管理係統通訊的模塊，完成與關係數據庫的通訊，本係統采用Oracle 10g，利用紫金橋軟件強大的與關係數據庫通訊的能力完成此功能。
數據采集模塊：主要是與PLC通訊的程序，通過RJ45方式連接，數據刷新快，反應及時，有效的保證了裝車精度。
控製模塊：利(li)用(yong)紫(zi)金(jin)橋(qiao)非(fei)常(chang)的(de)圖(tu)形(xing)組(zu)件(jian)，提(ti)供(gong)人(ren)性(xing)化(hua)的(de)操(cao)作(zuo)麵(mian)板(ban)，方(fang)便(bian)操(cao)作(zuo)工(gong)簡(jian)單(dan)的(de)完(wan)成(cheng)裝(zhuang)車(che)過(guo)程(cheng)控(kong)製(zhi)功(gong)能(neng)。係(xi)統(tong)實(shi)現(xian)定(ding)量(liang)裝(zhuang)車(che)功(gong)能(neng)，裝(zhuang)車(che)精(jing)度(du)控(kong)製(zhi)在(zai)千(qian)分(fen)之(zhi)三(san)。
報警模塊：提供靜電接地報警、滿溢報警等功能，方便操作工能夠及時處理突發事件。
實時\曆史曲線功能：提供關鍵數據的實時\曆史曲線，不僅能夠方便查詢各個曆史時間的裝車情況，還能夠還原非正常裝車時的現場情況，便於明確責任。
報表模塊：實現裝車日誌報表，提供班報、日報、月報等形式，便於管理及生產評估。
下位機：
PLC：完成各傳感器信號的采集，並實現裝車主要邏輯的控製。
流量計：采集對應鶴位的流量累計以及油品的密度等。
溫度傳感器：采集裝車過程中的油溫。
電磁閥：實現閥門的自動開關。
密碼路由器：輸入發油密碼，該密碼可以通過PLC采集到上位機係統中，如果輸入的密碼不正確，則上位機不允許裝車。防止裝車時鶴位錯亂，造成發油量與開票時的裝車量不符。
防溢油探頭：用於判斷是否滿溢。
安全
1. 網絡安全：
上位機係統采用雙網卡的形式，能夠有效的將管理網和生產網隔離，防止病毒的入侵，影響正常裝車。
2. 裝車中的安全保護：
a． 動作保護，當啟動定量裝車後，如果儀表監測到流量不正常，上位機係統會及時關閉閥門並給出報警，提醒操作人員檢查有關設備是否正常，主要是一些手動閥門等。
b． 接地保護，當儀表監測到防靜電接地沒有正常接好的時候，將無法啟動定量裝車。
c． 溢出保護，在裝車過程中，當儀表監測到防溢報警開關報警時，立即關閉閥門，並給出報警及相關提示。
效益評估
定量裝車係統能夠有效解決傳統裝車模式帶來的人為差錯，精度高、高效節能，能夠帶來極高的經濟效益。
總結
基於紫金橋軟件的自動裝車係統，在紫金橋軟件豐富的功能之上，實現了裝車的定量控製、流程規範、及故障響應、問題重現等功能；通過紫金橋軟件的ODBC接口能夠和上層管理係統做到無縫連接，實現了從ERP係xi統tong生sheng成cheng訂ding單dan，到dao銷xiao售shou管guan理li係xi統tong中zhong的de訂ding單dan細xi化hua及ji生sheng成cheng提ti貨huo單dan，再zai到dao現xian場chang實shi際ji裝zhuang車che的de無wu紙zhi化hua辦ban公gong，提ti供gong了le辦ban事shi效xiao率lv。另ling外wai，由you於yu對dui裝zhuang車che精jing度du的de精jing確que控kong製zhi，本ben係xi統tong能neng夠gou為wei客ke戶hu實shi現xian成cheng本ben的de有you效xiao控kong製zhi，節jie約yue資zi源yuan，創chuang造zao出chu更geng多duo的de經jing濟ji效xiao益yi。係xi統tong運yun行xing穩wen定ding、結構合理、技術先進廣泛適用於各化工廠汽車、火車、油輪等油品儲運工作。
