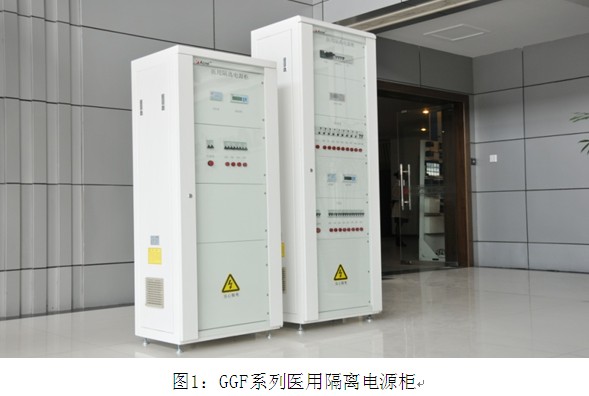

GGF-O8醫用隔離電源櫃的的係統圖（以8KVA為例）如下：

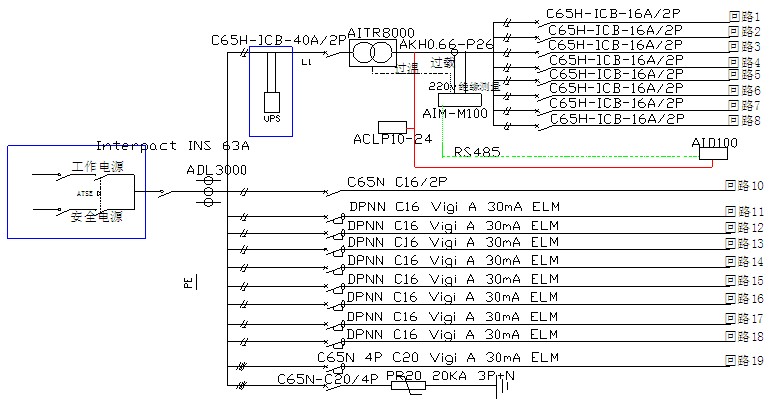

圖2： 潔淨手術室隔離電源係統圖
在圖2係統圖中，因為2類場所對供電的可持續性要求很高，在GB16895.24-2005 《建築物電氣裝置 第7-710部分：特殊裝置或場所的要求-醫療場所》中明確的規定了醫療2類場所的雙電源自動轉換時間需要小於0.5S。所以根據現場安裝的需求可以安置雙電源自動切換裝置，其中雙dianyuanzidongzhuanhuanzhuangzhiyilulianjiezhuanxiangonggeidezhengchanggongzuodianyuan，lingyiluzeweibeiyongdeanquandianyuan。ruguoyiyuanxianchangjuyoushoushushiloucengpeidiangui，zegelidianyuanguizhongkeyibuzhuangshuangdianyuanzidongzhuanhuanzhuangzhi，keyizhijiecongshoushushiloucengpeidianguizhuanxianjieru。zaipeidianguizhongtongguoInterpact INS負荷開關可以帶電分斷整個配電係統的電源。ADL3000多(duo)功(gong)能(neng)電(dian)能(neng)表(biao)可(ke)以(yi)對(dui)整(zheng)個(ge)手(shou)術(shu)室(shi)的(de)電(dian)壓(ya)電(dian)流(liu)進(jin)行(xing)實(shi)時(shi)的(de)顯(xian)示(shi)。在(zai)進(jin)線(xian)處(chu)也(ye)安(an)裝(zhuang)了(le)浪(lang)湧(yong)保(bao)護(hu)器(qi)，可(ke)以(yi)起(qi)到(dao)對(dui)雷(lei)擊(ji)浪(lang)湧(yong)的(de)保(bao)護(hu)。配(pei)電(dian)櫃(gui)配(pei)電(dian)係(xi)統(tong)中(zhong)分(fen)為(wei)TN-S係統和IT係統，其中TN-S係統主要給潔淨手術室中非重要回路用電設備提供電源，並且在每條饋出回路中增加動作電流為30mA的漏電保護器提供接地故障保護；在回路中一路可以提供給潔淨手術室的無影燈電源，因無影燈一般內置隔離變壓器和絕緣監測裝置，則不需要增加漏電保護器；另外有一路提供AC380V的電源，主要供給潔淨手術室的三相用電設備：例如CT和MR等。其它的八路單相電源主要供給手術室的非重要用電設備：例如觀片燈、書寫台、電動門和手術台等電源。手術室重要回路則需要采用IT係統進行供電。根據現場的需求可以在IT係統的隔離變壓器之前接入在線式UPS，提供不間斷的電源供應。當TN-S係統通過隔離變壓器，原來的地將不複存在，成為IT配電係統形式。在IT係統中，安裝了AIM-M100絕緣監測儀，主要對IT係統的係統對地電阻、變壓器的負荷電流和變壓器的初次級繞組溫度進行實時的測量。其中，測量變壓器的負荷電流和繞組溫度需要通過安裝在配電櫃內部AKH0.66-P26型電流互感器和內置在隔離變壓器初次級的PT100熱敏電阻來測量的。另外通過安裝在中央控製麵板上的AID100外接報警與顯示儀，醫護人員可以方便的查看手術室內部的係統運行情況。AID100外接報警與顯示儀的低壓直流電源是通過內置在配電櫃中的ACLP10-24儀用電源來提供，並且通過基於Modbus協議的RS485總線和主機絕緣監測儀進行相互通訊。根據潔淨手術室重要回路對配電要求的特殊性，需要在每條饋出回路中放置C65H型斷路器，其具有帶短路保護不帶過載保護功能，可以最大限度的減少斷電、停電這類的電氣事故。重要的配電回路主要給以下的回路提供電源：例如手術室的牆壁插座（供醫療用電設備使用）、吊塔電源和中央控製麵板電源等。
其中GGF-O係列醫用隔離電源櫃的參數見表1：
|
電氣參數 |
|
變壓器額定容量(KVA) |
6.3/8/10 |
|
額定電流（A） |
63/80 |
|
額定工作電壓(V AC) |
380/220 |
|
額定頻率（Hz） |
50 |
|
額定短時耐受電流（KA/1s） |
6 |
|
機械參數 |
|
機械尺寸（W×H×D mm） |
600×1800×400 |
|
防護等級 |
IP31 |
|
安裝方式 |
落地 |
|
進出線方式 |
底部 |
|
相關配置 |
|
IT係統 |
有 |
|
TN-s係統 |
有 |
|
隔離變壓器 |
有 |
|
雙電源切換裝置 |
可選 |
|
絕緣監測裝置 |
有 |
|
櫃門 |
有 |
表1：GGF-O係列醫用隔離電源櫃技術參數

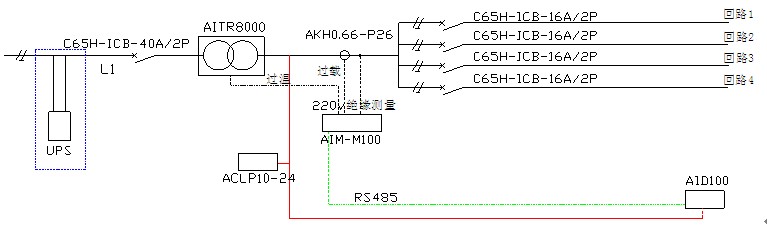

圖3 重症監護室隔離電源係統圖
GGF-I係列隔離電源櫃主要用於ICU/CCU重症監護室的供電係統，在係統圖中（圖3 6.3KVA為例）采用單獨IT 係統給每個床位的吊塔提供電源。根據醫療現場對不間斷電源的要求，在變壓器總進線端預置接口，方便接入在線式UPS，提供不間斷電源保障。重症監護室裏的電源需求主要集中在吊塔電源上，一般一個病床的吊塔電源容量在2000W左右，這樣就可以
根據床位的多少來設置變壓器的容量和隔離電源係統的套數。在每條饋出回路中也增加了C65H型斷路器，可以起到帶短路保護不帶過載保護的功能。
其中GGF-I係列醫用隔離電源櫃的參數見表2：
|
電氣參數 |
|
變壓器額定容量（KVA） |
3.15/6.3/8/10 |
|
額定電流（A） |
14/32/40/45 |
|
額定工作電壓（V AC） |
220 |
|
額定頻率（Hz） |
50 |
|
額定短時耐受電流（KA/1s） |
6 |
|
機械參數
|
|
機械尺寸（W×H×D mm） |
600×1500×400 |
|
防護等級 |
IP31 |
|
安裝方式 |
落地 |
|
進出線方式 |
底部 |
|
相關配置 |
|
IT係統 |
有 |
|
TN-s係統 |
無 |
|
隔離變壓器 |
有 |
|
UPS |
可選 |
|
絕緣監測裝置 |
有 |
|
櫃門 |
有 |
表2 GGF-I係列醫用隔離電源櫃技術參數

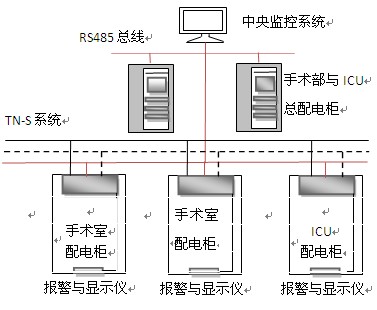

采用IT係統的潔淨手術室和ICU/CCU重症監護室都需要有獨立的隔離電源係統。醫療場所采用圖4的配電方式：從圖中可以看出各個手術室和重症監護室采用手術部與ICU總配電櫃進行供電。各配電櫃通過基於Modbus協議的RS485總線把係統的監測信息傳輸給醫院的中央監控係統，這樣每個2類場所的係統運行數據都可以在中央監控係統的上位機軟件進行實時的處理。方便工作人員對監控係統進行集中監控和管理。
圖4 2類醫療場所配電方案
3 GGF係列醫用隔離電源櫃應用注意事項
3.1 為wei了le降jiang低di醫yi療liao係xi統tong對dui地di電dian容rong，醫yi用yong隔ge離li電dian源yuan櫃gui應ying盡jin量liang放fang在zai使shi用yong場chang所suo附fu近jin，並bing且qie盡jin可ke能neng減jian少shao係xi統tong的de容rong量liang，使shi用yong較jiao少shao的de係xi統tong配pei電dian回hui路lu支zhi數shu，盡jin量liang縮suo短duan係xi統tong的de配pei電dian線xian路lu長chang度du。
3.2 對於進行人體心髒手術或者與人體內部接觸的手術室，要充分做好防止電氣的措施。僅靠帶絕緣監測的IT係統是遠遠不夠的，還要做好局部等電位聯結，這樣使得保護區伸臂範圍以內所有可導電的部分都處於同一電位水平上。
4 結 語
結合本文介紹的GGF係列醫用隔離電源櫃在醫療2類場所的應用，隨著醫院設施逐步的現代化及設計人性化要求，帶有絕緣監測裝置的ITpeidianxitongjianggengjiapubiandeyingyongyuyiliaochangsuo，xiangyingdeyexuyaogenjubutongdeyiliaochangsuolaishejibutongdepeidianxitongjiejuefangan，laimanzushichangxuqiu。tebieshiyiliao2類場所，對配電係統的安全性和可靠性將有更高要求。所以開發這些場所的配電係統具有很好的現實意義！
參考文獻
1. 中國建築標準設計研究院08SD706-2 醫療場所電氣設計與設備安裝[S].北京：中國建築標準設計研究院，2009.
2. 王厚餘 .低壓電氣裝置的設計安裝和檢驗（2版）[M].北京：中國電力出版社，2007.
