概述

bianxiechengxushi，womenjingchangjiangxiangsidemokuaizuzhichenghanshu，yibimianzhongfubianma，zheyangweihuqilaiyefangbian。tongyangzaigongchengzutaishi

，yecunzaixiangsidegongneng
，xiangsidebiaoxianxingshi，ruguozuzhiheli，tongyangkeyirangwomenshibangongbei。xiamianyizijinqiaoruanjianweili，laishuomingruhejianshaozhongfugongzuo。

紫金橋軟件提供了間接變量，變量轉向
、圖形模板
、圖形樣板等多種手段來避免畫麵組態的重複工作，下麵就對這些手段予以詳細說明。

間接變量的使用

間接變量是一種特殊形式的中間變量

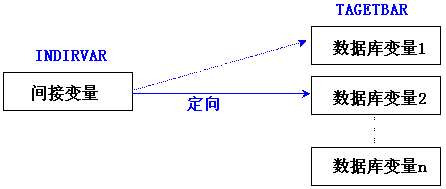

，是能夠被動態指向其他變量的變量，或稱為指針變量,它類似於C語言中的指針。間接變量在初始狀態並不指向任何變量，它需要通過特殊的賦值語句來定向。其形式如下：

  INDIRVAR = &TAGETBAR

其中INDIRVAR：代表間接變量；TAGETBAR表示目標變量,目標變量一般為數據庫變量。

經過這種變量重定向後
，變量INDIRVAR和TAGETBAR的數值將保持一致。改變INDIRVAR的數值就等於改變TAGETBAR的值，反之亦然。二者綁定到一起
，這種綁定將一直保持，直到INDIRVAR 變量被重定向為其它變量。利用間接變量可以避免畫麵上的大量重複的工作,舉例如下：

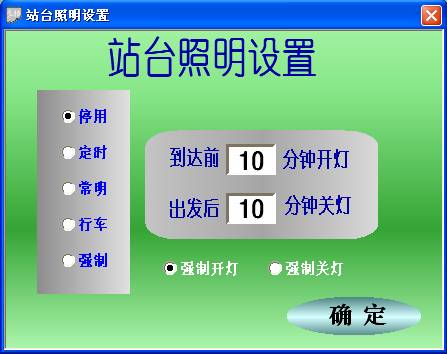

例如，如上所示為燈光控製畫麵

，圖中紅色的為照明燈。鼠標單擊照明燈將出現照明設置對話框。

圖中有9盞燈，每盞燈的設置框都類似，隻是關聯的變量不同。如果做將設置對話框畫麵畫好後,複製幾份,將變量分別替換為對應的照明燈的變量,倒也不費事。但是困難的是什麼時候認為第一幅畫麵已經定型,決定複製為第二幅。因為一旦幅之後
，如果想對畫麵進行調整,勢必兩幅畫麵都要修改。

對dui於yu這zhe種zhong情qing況kuang
，在zai畫hua麵mian中zhong可ke以yi使shi用yong間jian接jie變bian量liang。在zai單dan擊ji照zhao明ming燈deng時shi，將jiang間jian接jie變bian量liang重zhong定ding向xiang指zhi向xiang實shi際ji變bian量liang。例li如ru在zai照zhao明ming燈deng的de鼠shu標biao動dong作zuo中zhong填tian寫xie如ru下xia腳jiao本ben：

第一盞燈：

INDIRVAR = &LAMP1.PV;

DISPLAY(“站台照明設置”);

第二盞燈：

INDIRVAR = &LAMP2.PV;

DISPLAY(“站台照明設置”);

其他類似。

而在站台照明設置窗口中
，隻使用間接變量INDIRVAR
，這樣你隻需要做一幅畫麵就可以了
，減少了畫麵編輯和維護工作量。

變量轉向功能

間接變量隻能重定向到畫麵中已經存在的變量

，這就無法讓間接變量指向數據庫動態加入新點。變量轉向功能正是為此目的而產生的。

變量轉向是通過VarRedir函數實現的，該函數格式如下：

VarRedir(Tag, NewTag)

該函數有兩個含義：

1）如果Tag為數據庫變量,則對其進行重定向，即改變變量的數據庫參數項，使其指向其他位號。

2）如果Tag為間接變量，則改變間接變量的指向。

參數

Tag：字符串，數據庫變量或間接變量
，必須是變量本身
，不能為變量名稱字符串。

NewTag：字符串，新位號名或變量名。數據庫位號要包括參數。

在上麵例子中可以將INDIRVAR = &LAMP1.PV替換為VarRedir(INDIRVAR, "LAMP1.PV")。

通過間接變量，VarRedir都可以將變量轉向到數據庫變量、中間變量、窗口變量，那麼是不是變量重定向函數可以完全代替間接變量呢
？

不是的。

• 間接變量在組態時就對變量進行編譯、檢查
  ，所以使用間接變量更安全些
  ，同樣使用VarRedir更靈活，更適合於有規律的
  、重複度較高的替換。
• 間接變量在組態時就對變量進行編譯、檢查
  ，所以其替換是靜態的，速度比較快。

圖形模板

當多幅畫麵圖像相同，僅僅是每幅畫麵顯示的點不同時，可以使用圖形模板。

注意這裏說的是點不同，而不是變量不同。一個點可以有很多參數，每個”點.參數”對應一個變量。可以認為點是變量的集合。

下麵，我們通過一個簡單的例子來說明圖形模板對象的使用方法。此例子是使用一幅簡單的畫麵來顯示點的NAME

、DESC、EU、PV、EULO、EUHI六個基本參數。

下麵是點FI1001的基本參數畫麵：

點FI1002,FI1003等都有與點FI1001類似的基本參數畫麵。如果簡單的複製，我們可以生成其他點的基本參數畫麵，但是畫麵需要調整時就很費事了。

使用間接變量可以避免畫麵複製的問題，對於上麵的畫麵我們至少要定義6個間接變量。變量轉向動作也要象下麵這樣寫很多行。

INDIR_NAME = &FI1001.NAME;

INDIR_DESC = &FI1001.DESC;

INDIR_EU = &FI1001.EU;

INDIR_PV = &FI1001.PV;

INDIR_EULO = &FI1001.EULO;

INDIR_EUHI = &FI1001.EUHI;

是不是看起來很麻煩！

使用圖形模板就可以減少替換語句,隻是替換點名即可。方法如下：

在窗口中畫出如下圖素，並將其與圖形模板對象打成單元。

圖中”TP”為圖形模板對象，運行時不可見。

在文本輸出動作中，分別輸入變量T.NAME、T.DESC、T.EU
，在數值輸出動畫中分別輸入T.PV
、T.EULO、T.EUHI等。這些變量都定義為模板變量。

變量轉向動作隻要象下麵一行即可。

#TMPL.ChangeTag("T1", "FI1001");

TMPL為圖形模板對象名稱。

圖形樣板

以上講述的都是對變量或點的替換，而樣板是對圖形的替換。

在實際繪圖中我們經常遇到這樣情況,要求畫麵中相同的元素使用相同的顏色或字體,而(er)在(zai)項(xiang)目(mu)實(shi)施(shi)前(qian)一(yi)段(duan)時(shi)間(jian)內(nei)很(hen)難(nan)確(que)定(ding)下(xia)來(lai)，即(ji)便(bian)確(que)定(ding)下(xia)來(lai)在(zai)項(xiang)目(mu)實(shi)施(shi)中(zhong)難(nan)免(mian)有(you)些(xie)改(gai)變(bian)。若(ruo)是(shi)沒(mei)有(you)確(que)定(ding)好(hao)規(gui)則(ze)
，就(jiu)無(wu)法(fa)著(zhe)手(shou)工(gong)作(zuo)
，如(ru)果(guo)已(yi)經(jing)繪(hui)製(zhi)了(le)大(da)量(liang)的(de)畫(hua)麵(mian),修改起來是非常繁瑣的事。尤其是對於單元中的圖元改動更為複雜(需要拆開單元,改後再合成單元)。

樣板就是為了解決上述問題而誕生的。樣板用於規定線的顏色、寬度、線性、填充色
、填充樣式
、字體、字號以及圖形的形狀。利用樣板可以方便修改具有相同

、相似屬性的圖元。

例如規定燃油管線使用樣板A（綠色），蒸汽管線使用樣板B（白色），如果要將所有的燃油管線改為黃色，隻需要重新定義樣板A的顏色屬性為黃色即可，樣板負責對所有畫麵中的燃油管線顏色進行替換。

結論

紫zi金jin橋qiao軟ruan件jian提ti供gong了le很hen多duo獨du特te的de方fang法fa來lai減jian少shao組zu態tai工gong程cheng師shi的de工gong作zuo，利li用yong這zhe些xie方fang法fa，可ke以yi大da大da減jian少shao重zhong複fu性xing勞lao動dong
，並bing使shi得de工gong程cheng易yi於yu維wei護hu，提ti高gao了le工gong作zuo效xiao率lv。
