概述
什麼是電力規約？
電力規約一般特指電力係統中的通訊協議，比如dlt645、101規約、103規約等等。
SOE事件簡單闡述 SOE是(Sequence Of Event)，事件順序記錄係統。
SOE事件順序記錄,記錄故障發生的時間和事件的類型,比如某開關XX時XX分XX秒XX毫秒發生什麼類型的故障,對於soe來說，為了精確的分辨出各個重要信號的先後，SOE記錄必須達到1ms甚至更小的分辨率。
電力係統中經常使用SOE來記錄某一時刻發生的一連串動作事件。
紫金橋的解決方案
SOE點在紫金橋構架中的位置
zijinqiaoshishishujukuzhong，caiyongkaifangdemokuaihuagoujialaikuochongxitonggongneng，zaizhegekuangjiaxiamian，suoyoudegongnengdoufangzaidianyiji，suoyoudedianwufengdejiehezaizijinqiaoshishishujukuzhong。yonghuzhiyaoshiyongbutongdedianjikehuodegezhongbutongdetedinggongneng。
SOE點就相當於圖中某個功能模塊。
SOE點詳解
點的定義

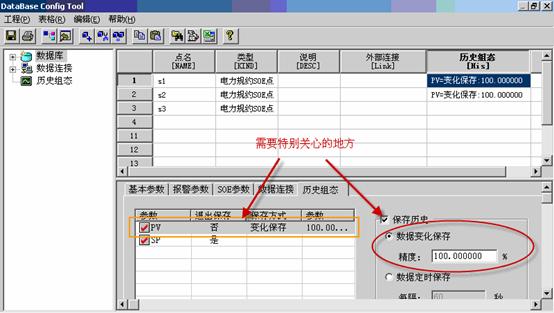

例如：建立3個soe點，s1,s2,s3 ；建立之後要注意一定要進行曆史組態，如下圖
三個點都要對pv進行曆史組態。
關鍵參數設置

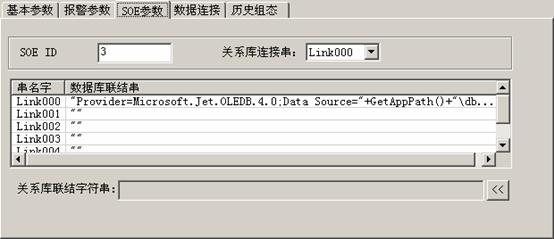

下麵點擊SOE參數標簽，填寫SOE特定的參數：
SOE IE:
請查詢該設備手冊，來確定其ID；
關係庫連接串：
在紫金橋SOE點裏麵預定義了一個關係庫連接串，就是 Link000 ,該串是連接到工程下麵的預設的 access 庫中。如果用戶，沒有自己定義關係庫，那麼默認就是Link000 連接串。
用戶還可以自己編輯各種不同的連接串（針對不同的數據庫聯結），前麵圖中下麵的表格就是維護所有的可用的數據庫聯結串的。
驅動組態

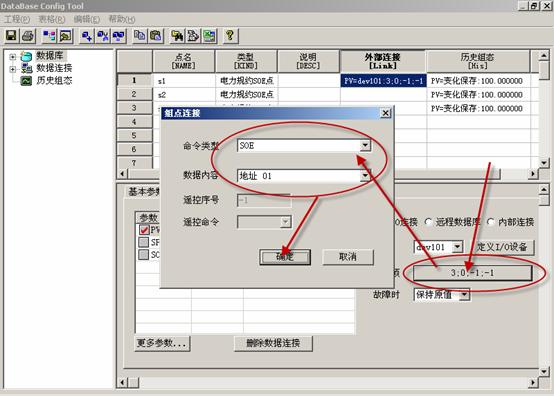

實際的SOE往往要組態某個電力規約驅動，下圖以簡化101規約示範，其他的驅動類似；
類別選擇SOE，地址為01 和 SOE ID 一致。（此處必須一致）
確定後，IO連接組態完成。
運行效果

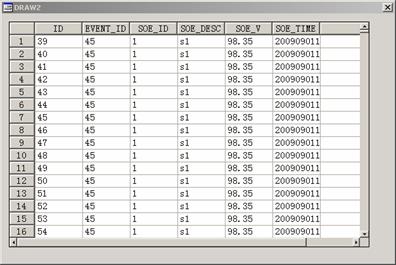

關係庫裏麵的數據可以通過報表來顯示，如果要看曆史趨勢,直接可以使用紫金橋曆史曲線。更詳細的操作可以看紫金橋《SOE點使用幫助》和《自由報表》相關文檔。
小結
對比國內其他的組態監控軟件，紫金橋實時數據庫提供的SOE點，集中地管理了SOE事件。提供方便的查詢接口，屏蔽了不同的電力規約驅動的實現差異，極大方便了客戶的使用。
紫金橋SOE點目前可以支持簡化101規約、103規約等標準電力規約。
|
