一、引言
排水箱是電廠中供水循環使用的設備，其作用是電廠冷卻水存儲，冷卻，循環利用，並在北方天氣寒冷時，可作為供暖設備的一部分。
設備工藝流程為：水箱蓄水---上限位到水泵1抽水----下限位到水泵1停止---繼續蓄水----上限位到水泵2抽水----下限位到水泵2停止
二、係統構成
排水箱電氣控製係統采用集中控製方式，采用毅天可編程控製器，係統運行穩定可靠。電控係統分為主電控製櫃操作、操作按鈕、線槽及電線電纜等。設備的操作在操作麵板上的按鈕進行，手動自動旋鈕，起動運行、參數的設定、當前運行狀態、故障報警等信息。
可編程控製器使用為毅天係類PLC, （ETMX-MSDH32DC-T）
人機界麵操作台上安裝有三色指示燈，當指示燈亮起時含義分別為：
紅色-----------設備有故障
黃色-----------設備處於原點位置
綠色-----------設備處於運行狀態
當有故障時，操作台上的蜂鳴器會出現間斷報警。
當出現緊急事故時，可以按操作手柄上的“係統緊急停止”按鈕。
三、程序控製部分
手動部分

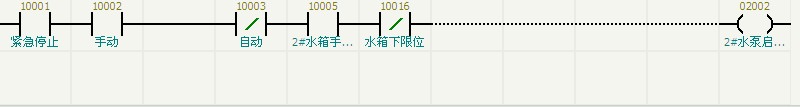

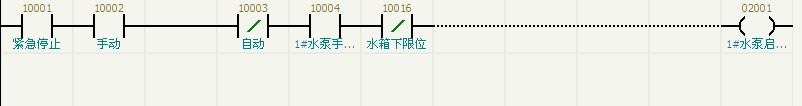

手動啟動水泵排水
自動運行

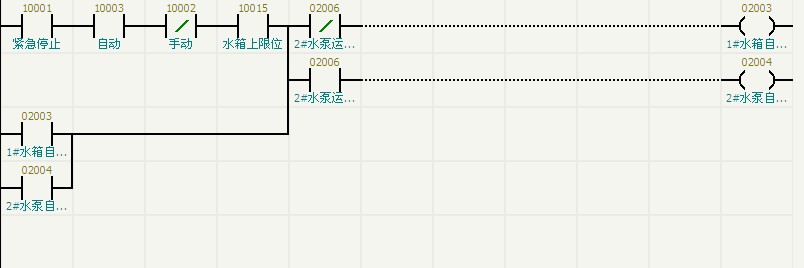

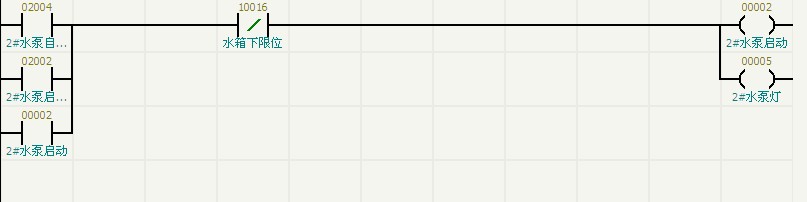

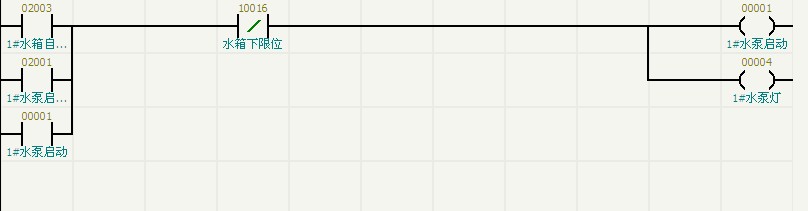

水泵在到達上限後開始運行，下限停止

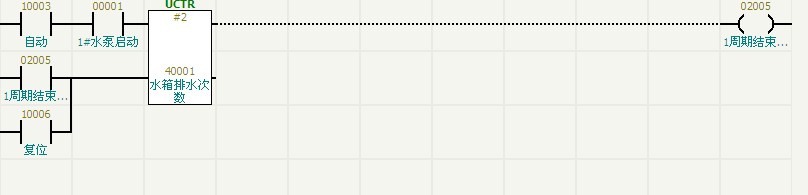

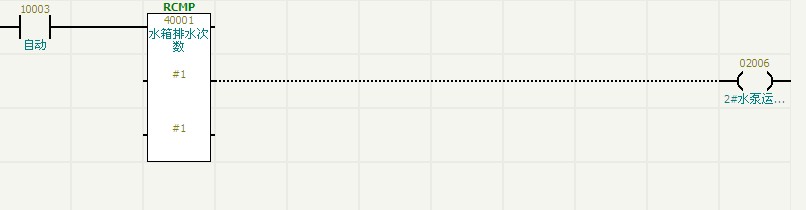

通過計數命令使2太水泵交替使用

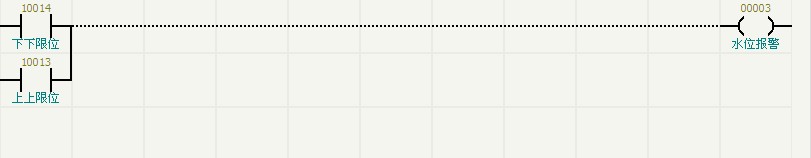

當水位超過設定值時，蜂鳴器開始報警
四、總結
水shui循xun環huan工gong作zuo的de實shi現xian方fang法fa不bu僅jin局ju限xian於yu供gong水shui排pai水shui行xing業ye，而er且qie在zai其qi他ta行xing業ye的de控kong製zhi領ling域yu中zhong，在zai多duo台tai設she備bei的de循xun環huan控kong製zhi中zhong也ye是shi可ke以yi借jie鑒jian的de，以yi循xun環huan工gong作zuo原yuan理li編bian製zhi的de控kong製zhi軟ruan件jian，即ji可ke以yi單dan獨du應ying用yong構gou成cheng多duo台tai設she備bei運yun行xing的de調tiao度du控kong製zhi係xi統tong，又you可ke以yi作zuo一yi子zi程cheng序xu參can與yu係xi統tong聯lian動dong控kong製zhi
毅天PLC,其 PLCdeyouyixingnenghewendingxing，zaipinfanyundongkongzhizhonglianghaodexingneng，tigonglegenghaodexingjiabi，weiyonghudadadijieyuelechengben。bingweichaoxiaoxingzidongkongzhishebei，tigaolehenhaodefanli。
|
