womenzijinqiaoruanjiankehuzaishiyongzijinqiaoruanjianhedaodiandewenkongzhiyijinxingtongxunshi
，yudaoyixiexuyaozhuyidewenti。xiamianfenbieyidaodianliangzhongyoudaibiaoxingdeyibiaojulishuoming。

第1部分：與日本島電儀表SRS14進行通訊

通訊的參數有：PV,SV, COM,AT,OUT。如圖1所示。PV是當前的溫度值，SV是目標值
，COM是遠程控製位（圖1顯示“本機”的按鈕），AT是自整定（圖1顯示“關”的按鈕），OUT是儀表開始運行（圖1顯示“待機”的按鈕）。注意：1
、隻有先把18C（COM）置成1的狀態下，才能往島電儀表裏寫參數。2、圖1儀表上這些按鈕的顯示是把地址104拆開的狀態位（與往下寫狀態的地址不同），如地址104的第一位是自整定的狀態
，往下寫狀態的地址是184。

圖1日本島電儀表SRS14

第2部分：與日本島電儀表SRS13進行通訊

日本島電儀表 SRS13是一種帶32段程序設定的儀表每步有，SV目標值，運行時間，PID號。需要通訊的參數有：PV,SV,COM,AT,OUT。如圖2所示。往32段裏寫參數的過程是先把地址901寫成你要寫的步號
，然後把設定值、運行時間
、PID號分別寫到地址950、地址951、地址952裏。我們用紫金橋報表很容易實現這個功能。

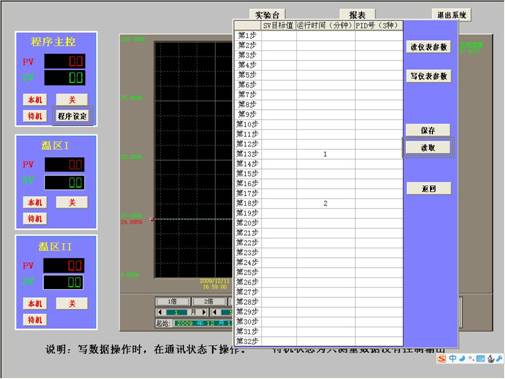

圖2上潤通訊截圖
