由you於yu一yi些xie客ke戶hu原yuan有you的de使shi用yong習xi慣guan

，他ta們men常chang用yong一yi種zhong圓yuan形xing曲qu線xian。紫zi金jin橋qiao實shi現xian畫hua圓yuan曲qu線xian的de原yuan理li是shi用yong紫zi金jin橋qiao的de自zi由you曲qu線xian組zu件jian，把ba二er維wei坐zuo標biao變bian成cheng極ji坐zuo標biao形xing式shi。然ran後hou再zai通tong過guo取qu全quan部bu曆li史shi組zu件jian取qu一yi天tian的de72個數據(或幾天的數據)用自由曲線畫成圓形曲線。操作步驟大概分2步。

第一步：曆史數據的生成

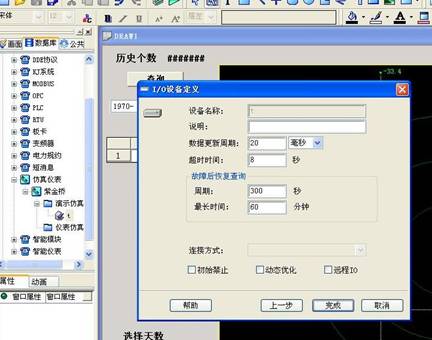

• 我們為了調試先建立了一個仿真儀表設備t
  ，如果軟件連接的是真實現場數據這步可省略（現場設備的數據更新周期可設為20分鍾
  ，超時時間為8秒，故障後恢複查詢周期可設為1小時


  ，最長時間為65535分鍾）。

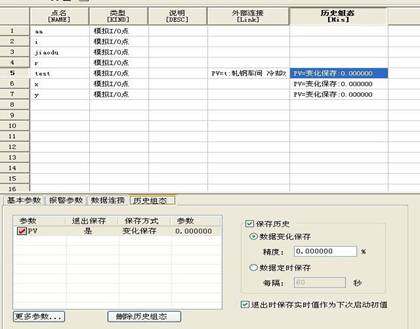

• 在數據庫中建點test，這個點也就是你要畫圓形曲線的數據來源，保存曆史趨勢（選變化保存曆史趨勢，保存精度選0，並且把“退出時保存實時值作為下次啟動初始值”選上）。

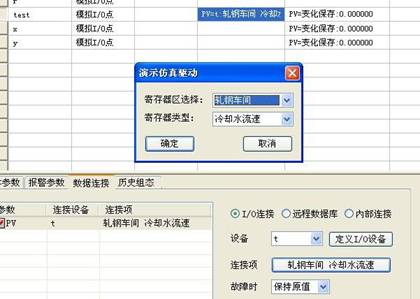

點test的PV值連接的是設備t的軋鋼冷卻水流速，數據庫裏的x
、y點是用test.pv算出來的曲線上的x、y軸坐標值。Jiaodu是圓形曲線上每個點之間的角度差
，

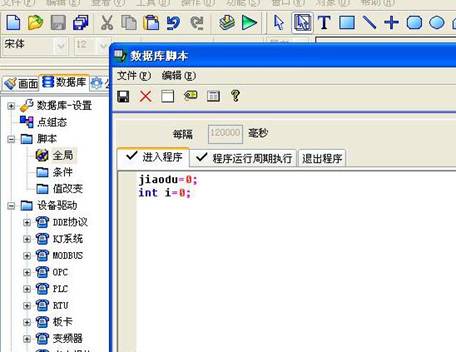

• 在標簽“數據庫->腳本->全局->進入程序”裏，先把變量jiaodu和i賦值為0。

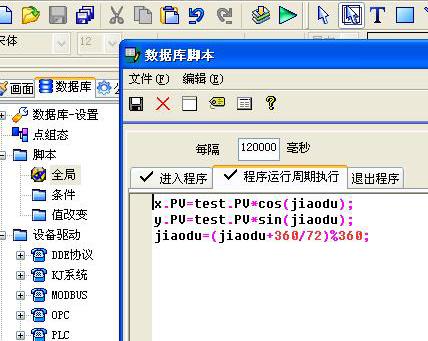

• 在標簽“程序運行周期執行”裏
  ，有3行腳本。第1、2行腳本是通過jiaodu算出x、y在圓形曲線上的坐標值。第3行腳本是每隔20分鍾角度自動加360/72度。

第二步：圓形曲線的生成

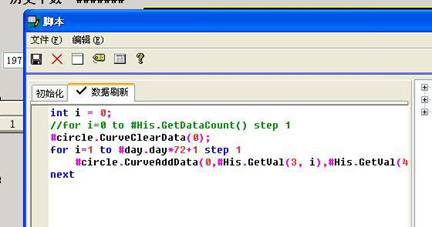

• 在畫麵DRAW1上建立取全部曆史組件his,在它的“時間腳本”的“數據刷新”裏麵有腳本
  ，第3行腳本是畫圓前清除以前的曲線，第4、5
  、6行腳本就是把組件his裏的數據根據用戶選的天數畫到圖上，對象#circle是自由曲線對象。

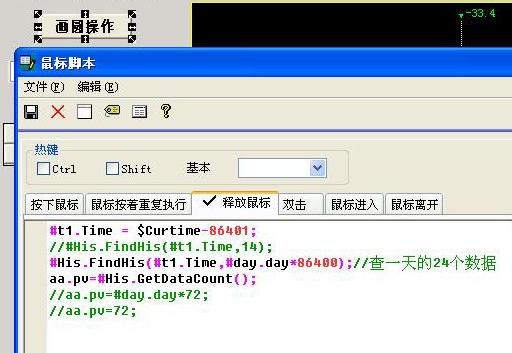

• 在畫圓操作按鈕裏有腳本
  ，當釋放鼠標時，第1行腳本是把#t1.Time置成前一天的時間值（秒數），第3行腳本是讓曆史組件his取前一天的曆史數據。

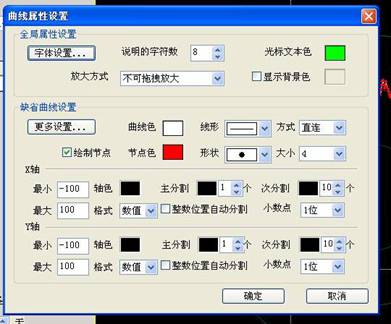

• 自由曲線的設置，X、Y軸的主分割線的顏色可由用戶選擇，選黑色就與背景一樣了看似沒有。

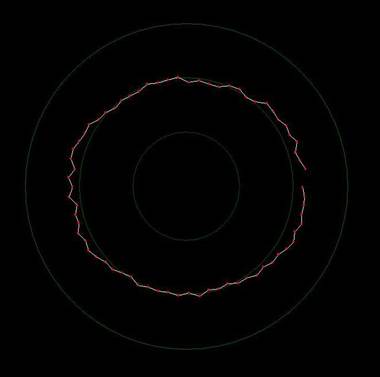

最後生成的效果圖如下：
