PWM是shi一yi種zhong對dui模mo擬ni信xin號hao電dian平ping進jin行xing數shu字zi編bian碼ma的de方fang法fa。通tong過guo高gao分fen辨bian率lv計ji數shu器qi的de使shi用yong，方fang波bo的de占zhan空kong比bi被bei調tiao製zhi用yong來lai對dui一yi個ge具ju體ti模mo擬ni信xin號hao的de電dian平ping進jin行xing編bian碼ma。PWM 信號仍然是數字的，因為在給定的任何時刻，滿幅值的直流供電要麼完全有(ON)，要麼完全無(OFF)。電壓或電流源是以一種通(ON)或斷(OFF)的 zhongfumaichongxuliebeijiadaomonifuzaishangqude。tongdeshihoujishizhiliugongdianbeijiadaofuzaishangdeshihou，duandeshihoujishigongdianbeiduankaideshihou。zhiyaodaikuanzugou，renhemonizhidoukeyishiyongPWM 進行編碼。
PWMdeyigeyoudianshicongchuliqidaobeikongxitongxinhaodoushishuzixingshide，wuxujinxingshumozhuanhuan。rangxinhaobaochiweishuzixingshikejiangzaoshengyingxiangjiangdaozuixiao。zaoshengzhiyouzaiqiangdaozuyijiangluoji1改變為邏輯0或將邏輯0改變為邏輯1時，也才能對數字信號產生影響。
工業控製常用PID控製點輸出模擬量控製閥門的開度，但時有時現場使用開關量控製閥門，此時需要為PID控製點輸出值進行PWM編碼。為此我們開發PWM點。
PWM點將PID輸出值（OP）按控製周期進行PWM編碼。如PID點OP輸出值為：７０；輸出值範圍為：0 － 100；控製周期為10秒。如果PWM點輸入範圍、控製周期與PID點相同，那麼PWM點在控製周期內先打開７秒，關閉３秒。
在紫金橋組態軟件中創建PWM點

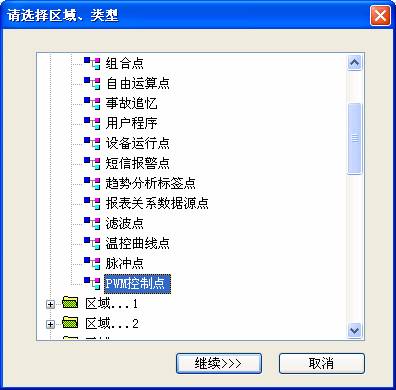

打開工程，把導航器切換到”數據庫”頁，進入“點組態”，並且打開點組態編輯器，在新建數據點時選擇“PWM控製點”。
如下圖所示 :

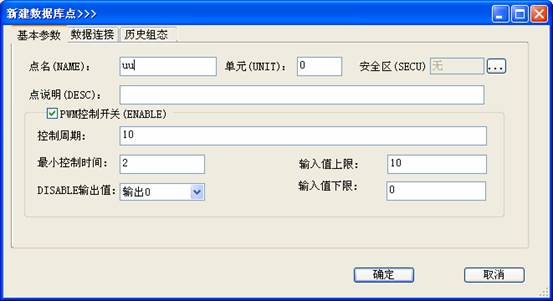

PWM點的設置
如下圖所示：
基本參數
PWM點參數列表：
|
參數類別 |
參數 |
|
基本參數 |
點名NAME |
|
類型KIND |
|
描述DESC |
|
單元UNIT |
|
安全區SECU |
|
輸入輸出參數 |
輸入值IN_PV |
|
輸出值 OUT_PV |
|
PWM點參數 |
控製周期表達式 CYCLE |
|
輸入值上限 IN_UPPER |
|
輸入值下限 IN_LOWER |
|
最小控製時間 MIN_CT |
|
PWM控製開關 ENABLE |
|
控製開關DISABLE輸出值 DIS_VAL |
輸入值IN_PV：即采樣值；采樣值應該在輸入值上下限之間，設置為控製點輸出值OP
輸出值OUT_PV：根據輸入值上下限、輸入值IN_PV、控製周期計算PWM碼輸出值，即控製周期內，輸出1、輸出0及相應時間。
控製周期表達示CYCLE：PWM點控製周期，設置與PID控製點控製周期(TBASE)相同。
輸入值上限IN_UPPER：PWM點輸入值上限，設置與控製點輸出上限相同
輸入值下限IN_LOWER：PWM點輸入值上限，設置與控製點輸出下限相同
最小控製時間MIN_CT：如果輸出1時間小於最小控製時間MIN_CT的一半，那麼輸出0。
如果輸出0時間小於最小控製時間MIN_CT的一半，那麼輸出1。
PWM控製開關ENABLE：是否啟用PWM點。
控製開關DISABLE輸出值 DIS_VAL：當PWM點停止控製時，輸出默認值。
注量事項：
如果PWM點與控製點一起使用：
PWM點輸入值範圍與控製點輸出範圍相同
PWM點控製周期與控製點控製周期相同
PWM輸入點為控製點輸出值（OP）
應用示例

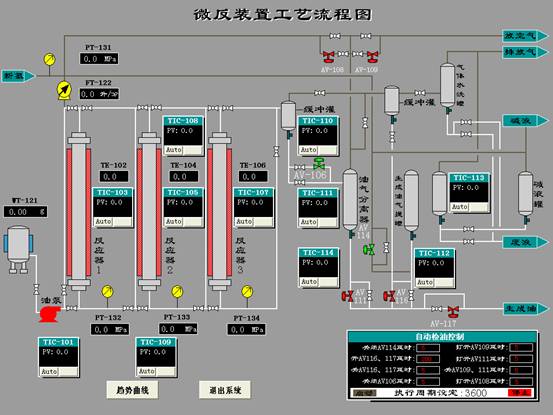

PWM點，在某工程中的應用，主要畫麵如下：

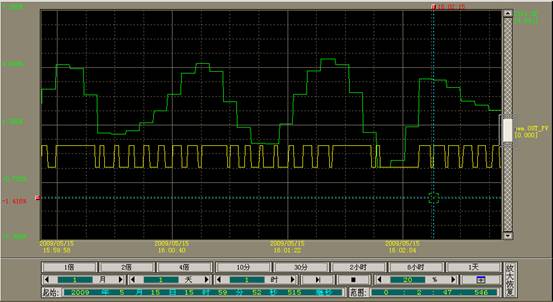

PWM點曆史趨勢圖：
|
