信捷XC係列
　　XC係列可編程控製器支持 Modbus 協議。它支持RS485串口，使用設備地址方式，一台計算機可以連接多個設備，下麵是連接示意圖：

邏輯設備定義

運行紫金橋開發係統，選擇“數據庫”―>“設備驅動”―>“PLC”，如下圖所示：

打開設備驅動下的“信捷XC係列PLC”－>“XC係列”，彈出下圖所示的I/O設備定義對放框：

設備名稱：該I/O設備的名稱

，通過它，可以組態數據連接等。
數據更新周期：數據多長時間更新一次。實際的更新周期取決於設備和計算機通訊的速度，有可能大於該周期，但是最小不會小於該周期。
超時時間：當與設備進行通訊時，如果超過超時時間沒有應答
，則該次數據通訊的數據作廢

，又開始下一次數據通訊。如果一個設備連續超時3次，則認為該設備進入到故障狀態。
故障後恢複查詢/周期：dangshebeifashengguzhanghou，weiletigongtongxunsudu，bunenganzhengchangdetiaodushijianjinxingtiaodu

，gaizhouqishimeigeduochangshijianzhaxunyicishebei，kanqishifoucongguzhangzhuangtaizhonghuifu。
故障後恢複查詢/最長時間：當設備發生故障後，如果在最長時間內不能恢複正常，則以後不再查詢其狀態，即使其已經恢複正常。
設備地址：PLC設備的地址。

接下來定義串口的波特率等參數：

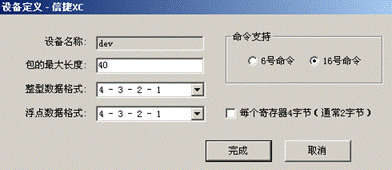

最後一步彈出如下圖所示對話框：

包的最大長度：在分包時，決定一次最多讀取的數據量。
數據存儲格式：有4種格式，即：“低-次低 - 高-次高”


、“次低-低 - 次高-高”

、“高-次高 - 低-次低”、“次高-高 - 次低-低”

，16位與32默認都是第一種。
命令支持：當選中6號命令與16號命令，則采用前者。.
非標準協議支持：支持每個寄存器4個字節數據長度的設備。

組點連接

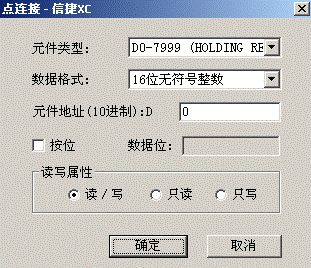

在紫金橋組點連接時
，彈出如下圖所示的對話框：

元件類型：支持的物理設備元件

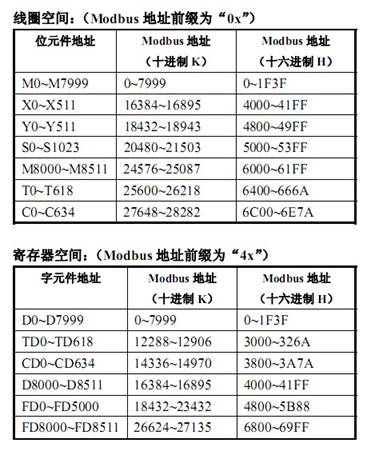

；可編程控製器內部軟元件編號與對應的 Modbus地址編號入下表示：

數據類型：從元件中讀取的數據的類型
，包括：16位無符號整數
、16位有符號整數、32位有符號整數、32位有符號整、32位浮點數、字符型、8位無符號整數
、8位有符號整數。
元件地址：物理設備元件的地址，地址的範圍不能超過該元件的地址範圍。
讀寫屬性：設置該點的讀寫的屬性，有3種：讀寫、隻讀、隻寫。

注意：
　　適用範圍為XC3 係列
、XC5 係列可編程控製器；具體參數請查看對應型號PLC的操作手冊。
