摘要安科瑞剩餘電流式電氣火災監控係統通過ARCM剩餘電流式電氣火災監控裝置，對商場、賓館、機場、銀行、醫院、廠房等建築低壓配電係統進行電氣火災監控。本文通過對陳家鎮電氣火災監控係統項目的介紹，重點闡述Acrel-6000電氣火災監控係統所實現的功能及其重要意義。
關鍵詞：火災探測器 電氣火災 上海崇明 生態國際社區 安科瑞
前言
陳家鎮濱江生態國際社區位於上海市崇明陳家鎮大型休閑運動別墅區，地塊緊鄰東灘濕地、北郊國賓館（規劃），景觀資源豐富。項目占地2000畝，規劃建築麵積約為35萬平方米。項目規劃有星級度假酒店、6000平方米的高爾夫會所，18洞標準高爾夫球場，及其他商業配套設施。陳家鎮濱江社區酒店是一家五星級酒店，位於社區中心。
本係統能有效地對漏電及由於漏電可能引起火災進行預報和監控，能準確監控電氣線路的故障和異常狀態，能發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。有利於企業節約人工成本，提高工作效率。
係統需求分析
探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示係統電源狀態。
參考標準
本係統符合中華人民共和國國家標準GB14287.1-2005《電氣火災監控係統第1部分：電氣火災監控設備》。
係統結構
Acrel-6000電氣火災監控係統是本公司自主研發的用於接收剩餘電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控製、管理的運行於計算機的工業級硬件/軟件係統。本係統應用於大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控製中心，對分散在建築內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本係統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控製信號，能指示報警部位並保存報警信息。
陳家鎮濱江生態國際社區酒店現場共有ARCM-J1剩餘電流式儀表29隻，分別分布於負一層至六層。現場儀表采用總線方式接至Acrel-6000壁掛式電氣火災監控係統。本係統具有安裝運輸方便、性價比高、維護方便等優點。
Acrel-6000電氣火災監控係統主要設備如下：
觸摸屏： TPC1062K
輸入輸出模塊：內置遠程智能I/O模塊
聲光報警器： 內置蜂鳴器、LED指示燈
備用電源： 內置500VA在線式長效型UPS
主機麵板元件布置及功能說明
1：報警指示燈（紅色），係統接收到監控報警信號時指示燈點亮。
2：故障指示燈（黃色），係統接收到故障報警信號時指示燈點亮。
3：運行指示燈（綠色），係統正常運行時指示燈點亮。
本係統分布主要采用計算機分布網路結構。
1）站控管理層
站zhan控kong管guan理li層ceng針zhen對dui電dian氣qi火huo災zai監jian控kong係xi統tong的de管guan理li人ren員yuan，是shi人ren機ji交jiao互hu的de直zhi接jie窗chuang口kou，也ye是shi係xi統tong的de最zui上shang層ceng部bu分fen。主zhu要yao由you係xi統tong軟ruan件jian和he必bi要yao的de硬ying件jian設she備bei，如ruTPC1062K、微型打印機、UPS電源等組成。監測係統軟件具有良好的人機交互界麵，對現場各類數據信息計算、分析、處理，並以圖形、數顯、聲音、指示燈等方式反應現場運情況。
監控主機：用於數據采集、處理和數據轉發。為係統內或外部提供數據接口，進行係統管理、維護和分析工作。
打印機：係統召喚打印或自動打印圖形、報表、報警記錄等。
UPS：保證計算機監測係統的正常供電，在整個係統發生供電問題時，保證站控管理層設備的正常運行。
2）網絡通訊層
通訊介質：係統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
3）現場設備層
現場設備層是數據采集終端，主要由ARCM300-JI剩餘式電氣火災監控探測器。可監測單路漏電流，各相電纜溫度信號，每路通道具有斷線、短路檢測功能；具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。標準MODBUS協議可以與各種標準係統相連；集成度高，網絡化，智能化程度高，動作特性合理。
現場總線連接的分布式I/O控製器構成數據采集終端，向數據中心上傳采集的數據。測量儀表擔負著最基層的數據采集任務，其監測的數據必須完整、準確並實時傳送至監控主機。便於運行人員監控現場設備運行狀態，故障報警等情況，有效預防火災事故發生。
3係統功能
本套上位機軟件Acrel-6000電氣火災係統。主要有以下功能特點：友好的人機界麵，可實時和定時采集現場設備的剩餘電流數據和溫度、並有報警提示聲光報警等功能。客戶可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行複位。係統可對報警事件、日期、報警值、越線值進行記錄，並生成報表，可對報警事件記錄進行打印。

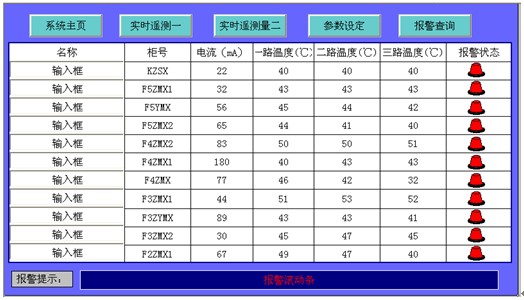

1）數據采集和顯示
現場ARCM300-JI采(cai)集(ji)數(shu)據(ju)上(shang)傳(chuan)到(dao)本(ben)界(jie)麵(mian)，客(ke)戶(hu)可(ke)根(gen)據(ju)需(xu)要(yao)對(dui)回(hui)路(lu)名(ming)稱(cheng)進(jin)行(xing)修(xiu)改(gai)，方(fang)格(ge)內(nei)可(ke)以(yi)顯(xian)示(shi)相(xiang)應(ying)櫃(gui)子(zi)剩(sheng)餘(yu)電(dian)流(liu)實(shi)時(shi)值(zhi)，三(san)路(lu)溫(wen)度(du)值(zhi)，數(shu)據(ju)可(ke)周(zhou)期(qi)性(xing)更(geng)新(xin)。當(dang)剩(sheng)餘(yu)電(dian)流(liu)實(shi)測(ce)值(zhi)大(da)於(yu)報(bao)警(jing)設(she)置(zhi)時(shi)，係(xi)統(tong)報(bao)警(jing)狀(zhuang)態(tai)指(zhi)示(shi)燈(deng)會(hui)自(zi)動(dong)閃(shan)爍(shuo)。界(jie)麵(mian)下(xia)端(duan)的(de)報(bao)警(jing)提(ti)示(shi)滾(gun)動(dong)條(tiao)會(hui)自(zi)動(dong)提(ti)示(shi)報(bao)警(jing)回(hui)路(lu)名(ming)稱(cheng)，方(fang)便(bian)運(yun)行(xing)人(ren)員(yuan)檢(jian)查(zha)處(chu)理(li)故(gu)障(zhang)。

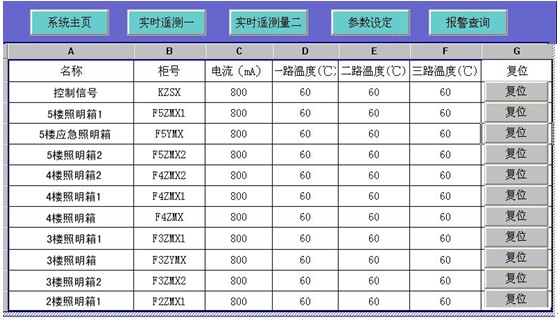

2）參數整定和複位
本界麵主要實現ARCM300-JI遙調功能，運行人員可在參數設定報表查詢相應回路的剩餘電流越線報警值、溫度越線報警值，根據現場實際需要對剩餘電流越線報警值、溫度越線報警值進行設置。同時也可以對報警儀表進行遠程複位，故障報警解除時按複位鍵進行遠程複位，方便用戶的使用。

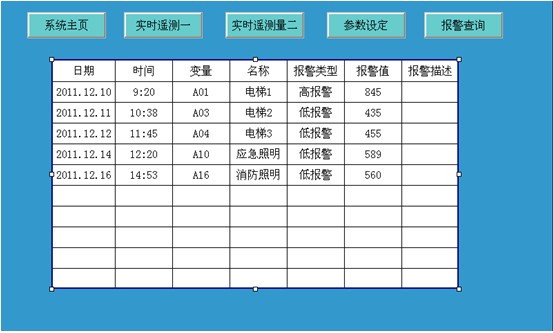

3）報警記錄
具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數、報警值，根據報警記錄可分析故障原因，為消除故障提供依據；並可對報警記錄進行打印。
4結束語
suizhezhinengjianzhudefazhanjidianlideguangfanyingyong，renmenduianquandeyishirenshiyuelaiyuegao。gonggongjianzhuanzhuangloudianhuozaixitongshizhinenghuajianshedebiranqushi。dianqihuozaixitongyouliyufaxiananquanyinhuan，jishichulianquanyinhuan，jianghuozaifanghuanyuweiranyouzhezhongyaodeyiyi。xitongtouruyunxingyilai，faxianhezhenggaileyinhuan100多處，為酒店的消防管理提供了科學的依據，受到了客戶好評。
參考文獻
[1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4
[2].周中.電力儀表在大型公共建築電能分項計量中的應用[J].現代建築電氣 2010. 6
|
