0 概述
上海華山醫院病房樓是一幢醫用建築,建築麵積約為2萬平方米。根據配電係統管理和能耗監測的要求，需要對樓內的高壓進線、低壓配出線和各樓層內配電箱進行電力監控，以保證用電的安全、高效。
Acrel-3000型低壓智能配電係統，利用現代電子技術、計算機技術、網wang絡luo技ji術shu和he現xian場chang總zong線xian技ji術shu的de最zui新xin發fa展zhan，對dui變bian配pei電dian係xi統tong進jin行xing分fen散san數shu據ju采cai集ji和he集ji中zhong監jian控kong管guan理li。對dui配pei電dian係xi統tong的de二er次ci設she備bei進jin行xing組zu網wang，通tong過guo計ji算suan機ji和he通tong訊xun網wang絡luo，將jiang分fen散san的de現xian場chang設she備bei連lian接jie為wei一yi個ge有you機ji的de整zheng體ti，實shi現xian遠yuan程cheng監jian控kong和he集ji中zhong管guan理li。
1 配電監控係統構成
本係統采用分層分布式計算機網絡結構即現場設備層、網絡通訊層和站控管理層如圖1所示。

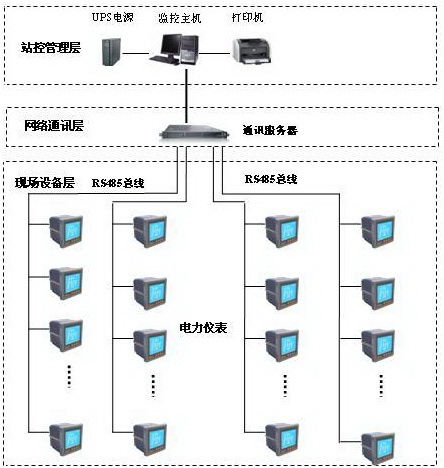

圖1 係統拓撲結構
現場設備主要的設備為：多功能網絡電力儀表、開關量、模擬量采集模塊和智能斷路器等。這些裝置分別對應相應的一次設備安裝在電氣櫃內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
2 監控係統的主要功能
電力監控計算機通過現場設備和通信係統提供的傳輸通道，完成對各回路電力參數的數據采集，信息經分析、處理，以報表等多種形式供值班員參考，使值班員能夠便捷的掌握供電係統的運行狀況，包括相關設備的運行狀況。

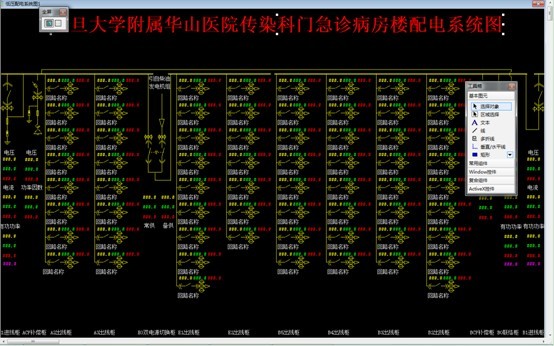

圖2 配電係統圖
2.3 統計分析、報表、打印
時、日、月、年用電量統計；用戶自定義報表格式和計算方法；所有報表的定時打印、召喚打印、和事件記錄打印；數據庫實時和曆史記錄保留2年以上；對各電氣設備和係統運行參數進行彙總統計，並根據用戶要求生成各類報表，包括：分時、日、月、季度和年度報表；見圖3。

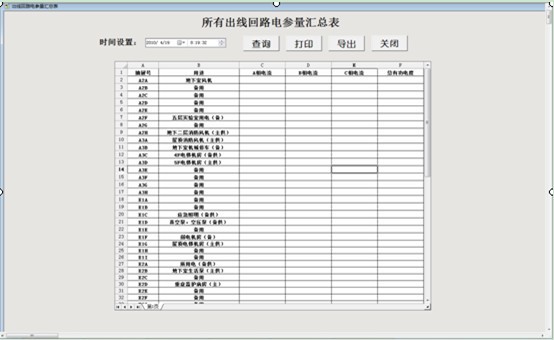

圖3 電參量彙總表
各設備參數和最值統計報表；全係統運行統計報表等對於事件記錄、報警和數據報表，可設置為定時和根據需要的召喚打印。
能源統計報表及打印，對能源消耗進行彙總統計，並根據用戶要求生成各類報表，包括：分時、日、月、季度和年度報表；能耗統計報表，日、月、年的有功/無功電能的統計，並按用戶常規格式輸出電能報表，實現人工抄表到自動報表，可設置為定時和根據需要的召喚打印，見圖4。

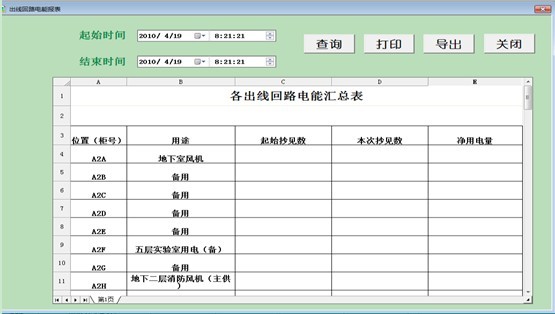

圖4 電能報表
2.4 曆史記錄與趨勢分析

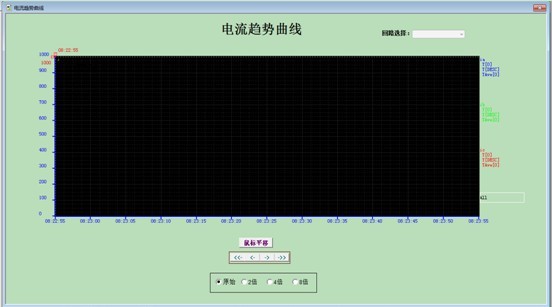

圖5 電流趨勢曲線圖
2.5 係統安全
本係統軟件設置多達幾百種密碼分區和密級設置，為係統管理員、工程師、值長、一般值班操作人員等提供分級密碼，並對所有操作自動進行帶時標事件記錄，可建立良好的反事故措施，見圖6。

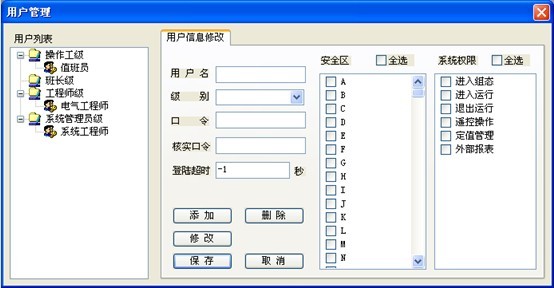

圖6 用戶權限管理
2.6 故障分析與設備維護管理
係統依據帶時標的事件記錄和波形記錄可進行故障和事件的成因分析；另外，係統統計開關等設備的狀態參數和累積壽命參數，可據此提出設備維護預告；見圖7。

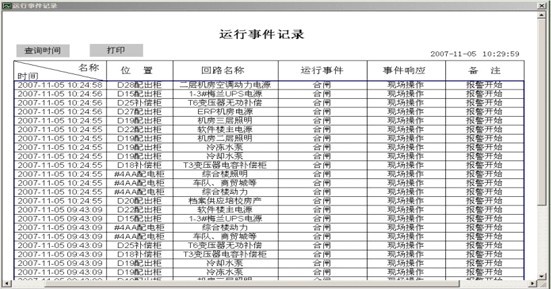

圖7 事件記錄
2.7 保護信息管理
管理保護定值和保護動作信息，提供有關查詢。
3 結束語
隨著社會的快速發展，用戶對供配電自動化和智能化的要求越來越高，實現配電室的無人職守已經成為未來配電自動化發展的一個方向；ACREL-3000型變配電監控係統是解決供配電高質量運行的良好方案，運行表明，係統可靠、安全、穩定，並降低了設備運行成本，提高配電自動化質量。
|
