引言：WEINVIEW MT8000係列人機界麵
，是台灣威綸科技研發的新一代高端人機界麵產品
，是完全應工業所需研製而成的高品質觸控式工業用人機界麵！WEINVIEW MT8000采用TFT  LCD液晶顯示屏，色彩高達65536色
；獨有3個COM接口
，可任意組網、同時連接多台PLC及控製器，支持一機多屏和一屏多機功能；擁有USB2.0接口，可直接連接USB打印機
、鍵盤、鼠標，支持USB內存裝置
；特有音源輸出、MIC接口，CF Card接口
，支持以太網資料上下載及遠程監控！

    摘要：藉由以太網通訊，不同的WEINVIEW MT8000人機界麵能夠相互分享資料，任何使用於PC上的SCADA/HMI軟件也可輕鬆地由人機上擷取資料。利用以太網絡聯機，WEINVIEW MT8000可以輕鬆實現HMI與PC間的通訊

，並且可以控製連接在其它HMI上的PLC！



    1、以太網絡的連接方式

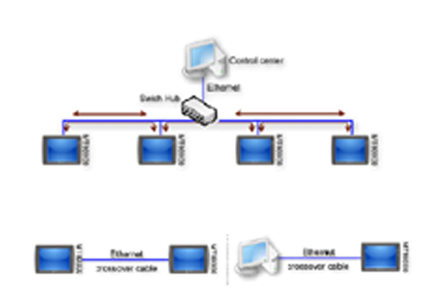

    以太網絡連接的方式有兩種；可以使用RJ45平行網絡線(straight through cable)
，搭配集線器(hub)使用
；另一種是使用RJ45跳接網絡線(crossover cable)
，不需使用集線器，但隻限使用在一對一聯機的情況下(HMI對HMI
，或PC對HMI)。


       2、控製連接在其它HMI上的PLC

    透過以太網絡

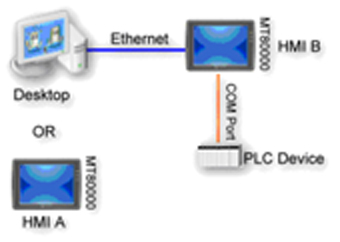

，PC與HMI可以操作連接在其它HMI上的PLC；舉例來說，假設現有一台三菱PLC連接到HMI B的COM 1，當PC或HMI A欲讀取此台PLC上的數據，則PC端或HMI A上所使用工程檔案設定步驟如下：

    3
、具體操作

   設定HMI B的IP，假設HMI B的IP已設定為“192.168.1.2”。

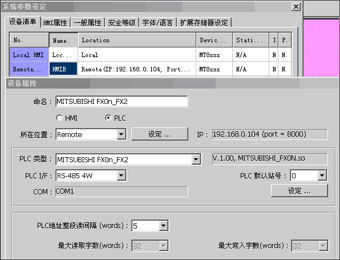

    使用EB8000，並在[係統參數設定]裏的[設備清單]，增加一台PLC的定義，並正確設定通訊參數。

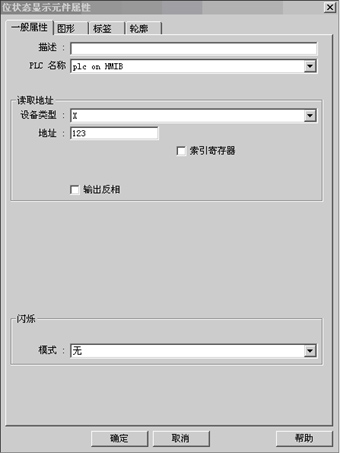

    假設現在要使用set bit元件控製HMI B上的三菱PLC，則隻需將元件設定頁中的[PLC名稱]挑選為“PLC on HMI B”

，即可在PC使用模擬方式，控製連接在遠程HMI B上的PLC了。




     總結：利用以太網絡聯機，WEINVIEW MT8000完美演繹了遠程操控HMI
，對實際的生產和工作具有重要的意義！

     1、可以通過PC對遠程的HMI進行程序下載更新
，並且可以監控遠程的HMI以及和HMI相關的通訊設備，極大的增強了HMI可使用性。

     2
、同時可以多台HMI組在同一個網絡內，這樣更加方便我們通過PC隨時監控任意一台HMI的數據

，可以使操作人員和工程師更好的得到現場相關設備的數據。
