概述：

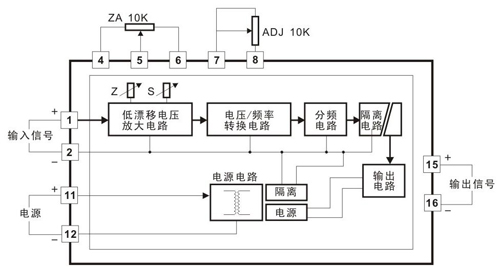

SunYuan ISO-U(A)-P-F隔(ge)離(li)變(bian)送(song)器(qi)是(shi)一(yi)種(zhong)將(jiang)模(mo)擬(ni)直(zhi)流(liu)電(dian)壓(ya)信(xin)號(hao)或(huo)電(dian)流(liu)信(xin)號(hao)隔(ge)離(li)轉(zhuan)換(huan)成(cheng)相(xiang)應(ying)數(shu)字(zi)脈(mai)衝(chong)頻(pin)率(lv)信(xin)號(hao)的(de)混(hun)合(he)集(ji)成(cheng)電(dian)路(lu)。該(gai)電(dian)路(lu)在(zai)同(tong)一(yi)芯(xin)片(pian)上(shang)集(ji)成(cheng)了(le)多(duo)組(zu)高(gao)隔(ge)離(li)的(de)DC/DC分布電源，分別給內部輸入端放大電路、調製電路和輸出端解調電路、轉換電路、濾波電路供電，同時還供電給幾個高性能的信號隔離、AD轉換、線性化補償、幹擾抑製電路等。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。並且能滿足工業級寬溫度、潮濕、震動等現場惡劣工作環境要求。
ISO係列模擬信號轉頻率信號(V/F變換)隔離變送器IC使用非常方便，用客戶隻需外接零點、滿man度du電dian位wei器qi進jin行xing校xiao準zhun即ji可ke實shi現xian傳chuan感gan器qi模mo擬ni信xin號hao隔ge離li轉zhuan換huan成cheng單dan位wei脈mai衝chong信xin號hao的de隔ge離li變bian送song。產chan品pin可ke根gen據ju用yong戶hu自zi定ding義yi參can數shu要yao求qiu製zhi作zuo，安an裝zhuang方fang式shi為wei標biao準zhunSIP 16Pin PCB板焊接安裝或DIN 35導軌安裝。特別適用於調頻調相、模數AD轉換器、GPRS/GMS無線數傳、數字電壓表、數據測量儀器及遠程遙測遙控設備中。
ISO頻率特點：
● 精度、線性度誤差等級： 0.1級、0.2級
● 可通過外接電位器進行零點、滿度校準
● 電源、信號：輸入/輸出 3000VDC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 國際標準信號輸入:0-5V/0-10V/0-20mA/4-20mA等
信號輸出：0-5KHz/0-10KHz/1-5KHz等
● 低成本、超小體積，PCB/DIN35導軌安裝可靠性高

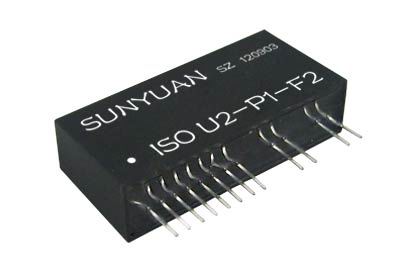

● 標準 SIP16 Pin，符合UL94V-0阻燃封裝
● 工業級溫度範圍: - 40 ~ + 85 ℃
典型應用：
● 傳感器信號隔離、采集變換及發送
● 工業現場高精度測量及AD轉換
● 模擬信號轉頻率脈衝信號(V/F變換)隔離變送
● 電子儀器儀表地線幹擾抑製
● 數據調頻調相測量控製
● 高精度數字儀表采樣隔離轉換
● GPRS/GMS無線信號遠程無失真傳輸
● 電力監控、醫療、環保設備遠程遙感測控
通用參數
精 度 ---------- 0.1% ，0.2% 隔 離 ---------- 信號輸入/輸出/輔助電源
輔助電源---------- DC5V、12V、15V、24V 絕緣電阻 ---------- ≥20MΩ
工作溫度---------- -20 ~ +80℃ 耐 壓 ---------- 信號輸入/輸出/輔助電源
工作濕度---------- 10 ~ 90% (無凝露) 3KVDC，1分鍾，漏電流1mA
存儲溫度---------- -45 ~ +85℃ 存儲濕度---------- 10 ~ 95% (無凝露)
選型舉例
例1：輸入：0-5V 輔助電源：24VDC 輸出：0-5KHz 產品型號： ISO-U1-P1-F1
例2：輸入：0-20mA 輔助電源：5VDC 輸出：0-10KHz 產品型號： ISO-A3-P3-F2
輸出典型應用接線圖

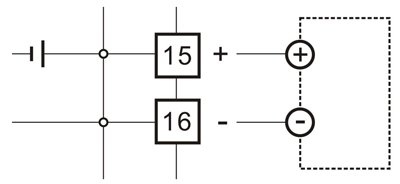

(1) 5V電壓脈衝輸出

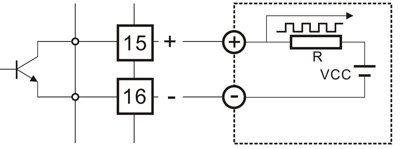

(2) 集電極開路輸出

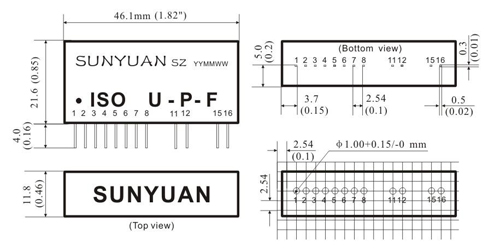

ISO尺寸及PCB布板圖
詳細技術資料：
http://www.sun-yuan.com/download/20129251416835422.pdf
|
|
