Web Datalogger Unit (DLU)是鬆下Panasonic推出的一種節能控製器
，它支持存儲卡的數據采集，以及支持數據轉發功能。可簡單地進行設定
、啟動。具有豐富的用於數據收集、警報輸出的輸入/輸出設備。

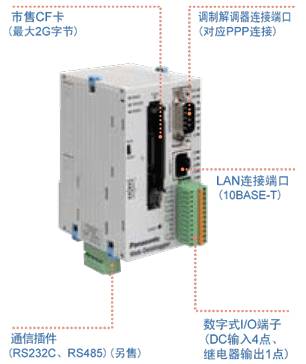

DLU設備結構如下圖：



主要用途有下麵幾方麵：
1
、樓宇的節能：

隻需連接到被測機器上，即可收集並保存數據，可以測量樓宇的能源使用量；
2、食品相關的溫度管理：

在食品相關的設備和設施中可遠程實施HACCP對應的溫度管理
；

3、設備、生產的高效率化：

能夠以工廠生產線為單位或者以樓層為單位對運行管理數據（生產數量、發生錯誤等的記錄為數據）進行遠程監控和收集。



DLU的工作模式如下圖：



設備驅動組態：

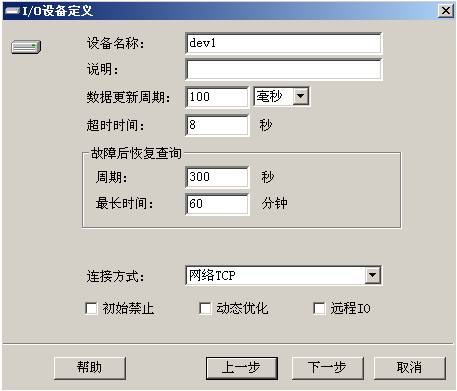

首先，在紫金橋開發係統的“數據庫”選項卡中，展開節點“設備驅動－〉PLC－〉Panasonic(鬆下)”，然後雙擊“DLU-MEWTOCOL/TCP(FP係列..)”，在彈出的“I/O設備定義”對話框中填寫基本的設備通訊參數
，如下圖：

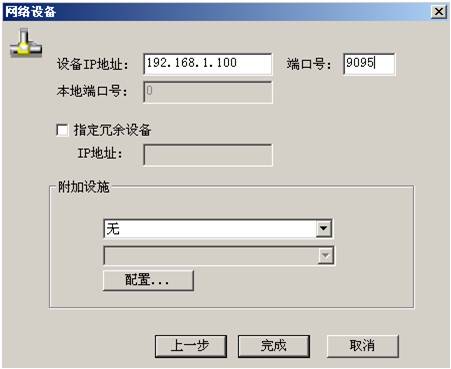

然後，點擊“下一步”
，在彈出的對話框中填寫設備的IP地址和端口。



最後，完成設備組態，在設備驅動的列表下麵成生所建立的設備節點：



數據庫點組態：

首先，打開開發係統的數據庫選項卡
，雙擊“點組態”項進入數據庫配置界麵。

然後，通過在左側的導航欄目的數據庫節點上麵右鍵，或者在右側的數據庫列表中雙擊打，建立一個模擬I/O點。

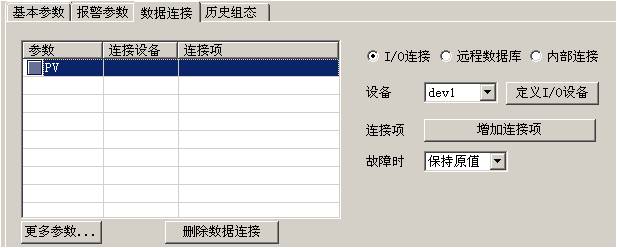

接著，在改點的“數據連接”參數頁中選擇I/O連接，並選擇相應的設備。

之後，選擇點的PV參數，點擊“增加連接項”按鈕：

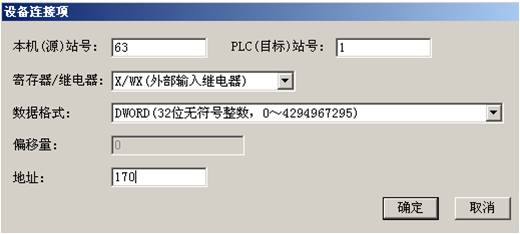

在彈出的“設備連接項”對話框中進行具體采集點的屬性配置，如下圖：



這(zhe)樣(yang)，就(jiu)完(wan)成(cheng)了(le)數(shu)據(ju)庫(ku)點(dian)與(yu)設(she)備(bei)數(shu)據(ju)的(de)參(can)數(shu)關(guan)聯(lian)。接(jie)下(xia)來(lai)，在(zai)配(pei)置(zhi)完(wan)界(jie)麵(mian)和(he)數(shu)據(ju)處(chu)理(li)功(gong)能(neng)之(zhi)後(hou)


，就(jiu)可(ke)以(yi)連(lian)接(jie)設(she)備(bei)進(jin)行(xing)數(shu)據(ju)的(de)采(cai)集(ji)等(deng)工(gong)作(zuo)了(le)。
