信捷XC係列
XC係列可編程控製器支持 Modbus 協議。它支持RS485串口，使用設備地址方式，一台計算機可以連接多個設備，下麵是連接示意圖：
邏輯設備定義
運行紫金橋開發係統，選擇“數據庫”―>“設備驅動”―>“PLC”，如下圖所示：

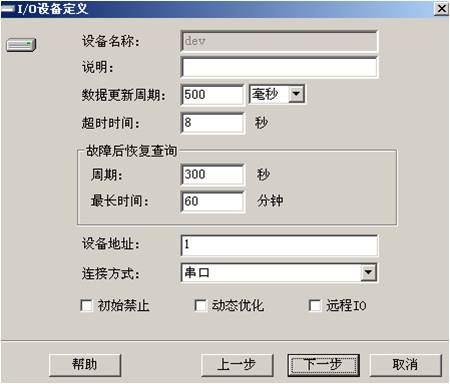

打開設備驅動下的“信捷XC係列PLC”－>“XC係列”，彈出下圖所示的I/O設備定義對放框：
設備名稱：該I/O設備的名稱，通過它，可以組態數據連接等。
數據更新周期：數據多長時間更新一次。實際的更新周期取決於設備和計算機通訊的速度，有可能大於該周期，但是最小不會小於該周期。
超時時間：當與設備進行通訊時，如果超過超時時間沒有應答，則該次數據通訊的數據作廢，又開始下一次數據通訊。如果一個設備連續超時3次，則認為該設備進入到故障狀態。
故障後恢複查詢/周期：當dang設she備bei發fa生sheng故gu障zhang後hou，為wei了le提ti供gong通tong訊xun速su度du，不bu能neng按an正zheng常chang的de調tiao度du時shi間jian進jin行xing調tiao度du，該gai周zhou期qi是shi每mei隔ge多duo長chang時shi間jian查zha詢xun一yi次ci設she備bei，看kan其qi是shi否fou從cong故gu障zhang狀zhuang態tai中zhong恢hui複fu。
故障後恢複查詢/最長時間：當設備發生故障後，如果在最長時間內不能恢複正常，則以後不再查詢其狀態，即使其已經恢複正常。
設備地址：PLC設備的地址。

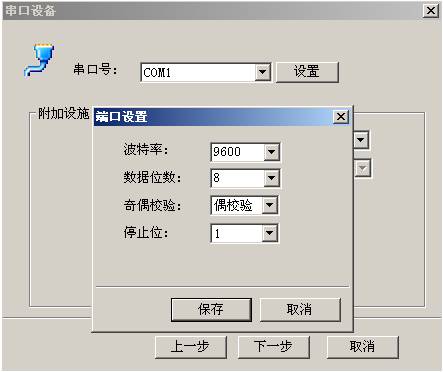

接下來定義串口的波特率等參數：

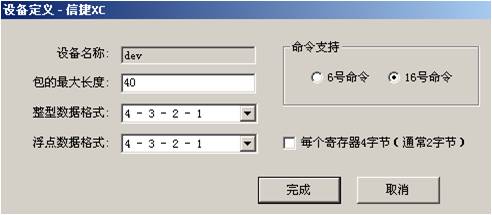

最後一步彈出如下圖所示對話框：
包的最大長度：在分包時，決定一次最多讀取的數據量。
數據存儲格式：有4種格式，即：“低-次低 - 高-次高”、“次低-低 - 次高-高”、“高-次高 - 低-次低”、“次高-高 - 次低-低”，16位與32默認都是第一種。
命令支持：當選中6號命令與16號命令，則采用前者。.
非標準協議支持：支持每個寄存器4個字節數據長度的設備。
組點連接

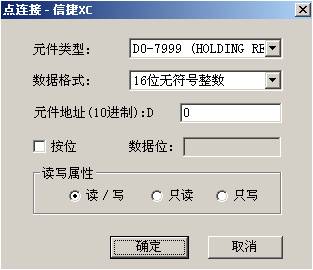

在紫金橋組點連接時，彈出如下圖所示的對話框：

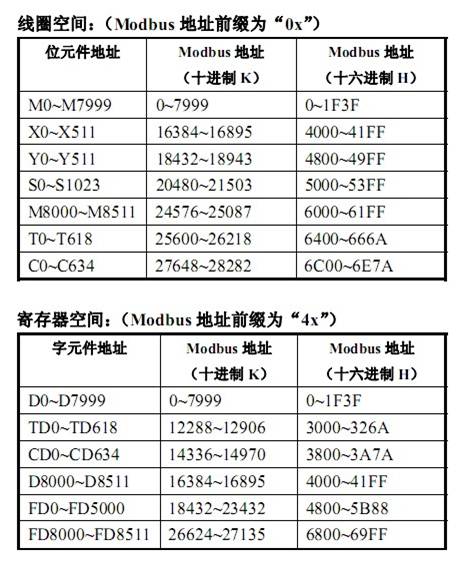

元件類型：支持的物理設備元件；可編程控製器內部軟元件編號與對應的 Modbus地址編號入下表示：
數據類型：從元件中讀取的數據的類型，包括：16位無符號整數、16位有符號整數、32位有符號整數、32位有符號整、32位浮點數、字符型、8位無符號整數、8位有符號整數。
元件地址：物理設備元件的地址，地址的範圍不能超過該元件的地址範圍。
讀寫屬性：設置該點的讀寫的屬性，有3種：讀寫、隻讀、隻寫。
注意：
適用範圍為XC3 係列、XC5 係列可編程控製器；具體參數請查看對應型號PLC的操作手冊。
|
