一、 前言
軸承設備生產管理監控係統（以下簡稱監控係統）是製造業進入現場信息化管理的產物，其能方便、準確、可靠的采集現場數據、保存曆史，依據設定和現場情況執行相應的控製功能，而且可以將現場的實時數據和保存的曆史記錄以報表、動dong畫hua等deng多duo種zhong方fang式shi展zhan現xian給gei用yong戶hu。通tong過guo對dui現xian場chang設she備bei信xin息xi的de采cai集ji和he分fen析xi，可ke以yi持chi續xu優you化hua企qi業ye的de資zi源yuan和he生sheng產chan過guo程cheng，從cong而er提ti高gao設she備bei利li用yong率lv和he產chan品pin合he格ge率lv，達da到dao降jiang低di生sheng產chan成cheng本ben和he提ti高gao企qi業ye效xiao益yi的de目mu的de。
係xi統tong采cai用yong先xian進jin的de技ji術shu，主zhu要yao應ying用yong於yu軸zhou承cheng生sheng產chan企qi業ye的de磨mo超chao設she備bei的de監jian控kong。結jie合he軸zhou承cheng行xing業ye的de特te點dian，植zhi入ru切qie合he實shi際ji的de管guan理li功gong能neng。本ben係xi統tong由you兩liang大da部bu分fen組zu成cheng，一yi是shi基ji於yu現xian場chang總zong線xian結jie構gou的de數shu采cai係xi統tong，二er是shi基ji於yu過guo程cheng數shu據ju庫ku的de計ji算suan機ji網wang絡luo監jian控kong係xi統tong。主zhu要yao功gong能neng包bao括kuo：
1 現場設備數據的實時動態采集和顯示；
2 設備相關數據的曆史保存和顯示，包括開機時間、運轉時間、生產技術、鎖定狀態、超標率、運轉率、開機率等數據。曆史數據可以保存十年以上；
3 可以根據不同機床的產品生產情況，設定每台設備的工藝時間，並根據管理策略設定不同的允許超標次數、鎖機模式、恢複模式等，係統根據這些設定自動進行鎖、開機，或交由人工執行；
4 提供各種全麵的曆史數據統計報表，統計圖表，報表支持打印預覽和導入EXCEL等功能；
5 設備生產計時精度高，精確到秒；
二、 功能與操作詳解
4.1 現場數據

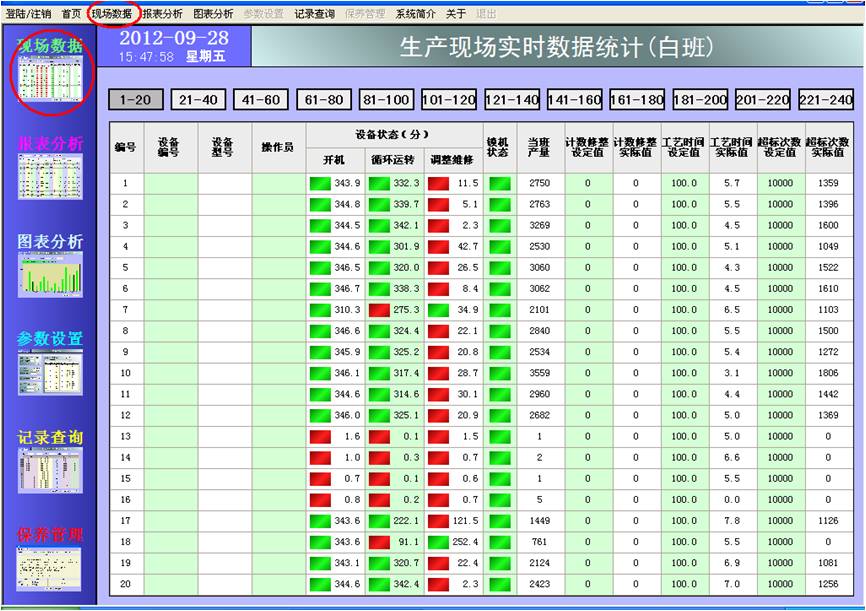

生產過程中，可以點擊菜單項或導航欄“現場數據”進入現場實時數據監控畫麵如下：  界麵顯示每一台設備的基本信息：編號（固定）、設備編號、設備型號、操作員；狀態：開機、循環運轉、調整維修、鎖機狀態；數據：開機時間、循環運轉時間、調整維修時間、當班產量、計數修整設定值（預留）、計數修整實際值、工藝時間設定值、工藝時間實際值、超標次數設定值、超標次數實際值。
其中，鎖機按鈕可以進行操作，用來強製對某台設備進行鎖機或者解鎖，該操作需要管理員權限。
4.2 參數設置

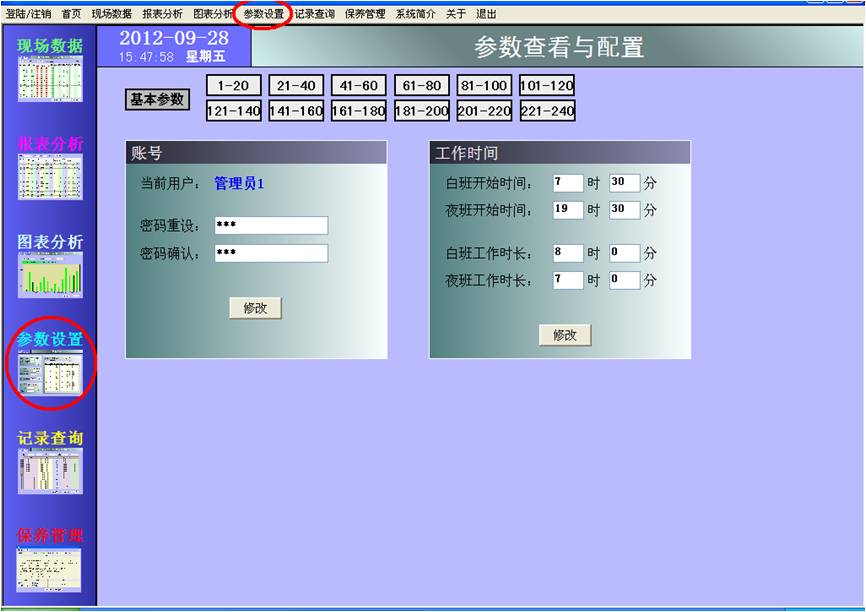

係統運行需要基本參數，各個設備的運行參數也各不相同，可以從菜單欄或者導航欄的“參數設置”進入參數設置界麵，需要管理員權限：  1.基本參數
主要用於更改用戶賬號的密碼，以及設定全廠的工作時間安排。
2.設備參數

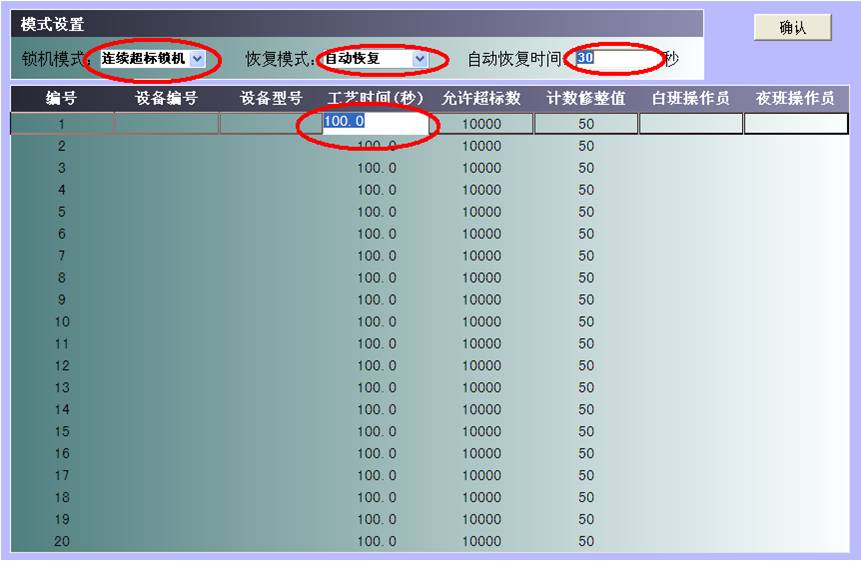

設備參數的設置界麵如下，模式設置為每20台設備所共用，每台設備又具有各自的參數。  鎖機模式包括連續超標鎖機和累計超標鎖機；恢複模式包括自動恢複和手動恢複，恢複之後，超標計數清零。
4.3 報表分析
監控係統可以為生產全過程的數據產生日報表和月報表，按設備和班次統計產量、超標、超標率、開機時間、運行時間、開機率和運行率。
1.設備運行日報表

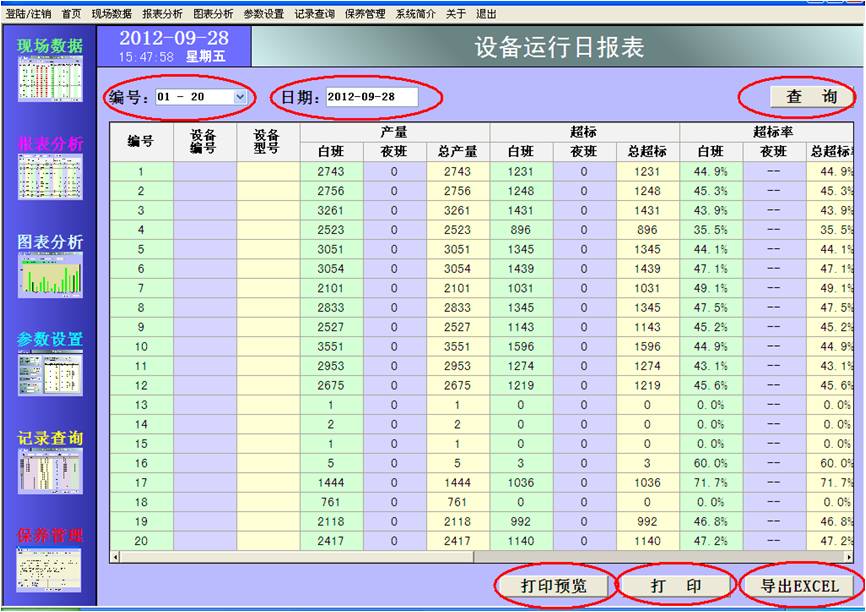

選擇好編號和日期之後，點擊“查詢”按鈕進行查詢，數據即出現在下麵的表格中，左右拖動滾動條可以查看未顯示出來的部分：  同時提供數據打印和導出功能：
a) 打印預覽

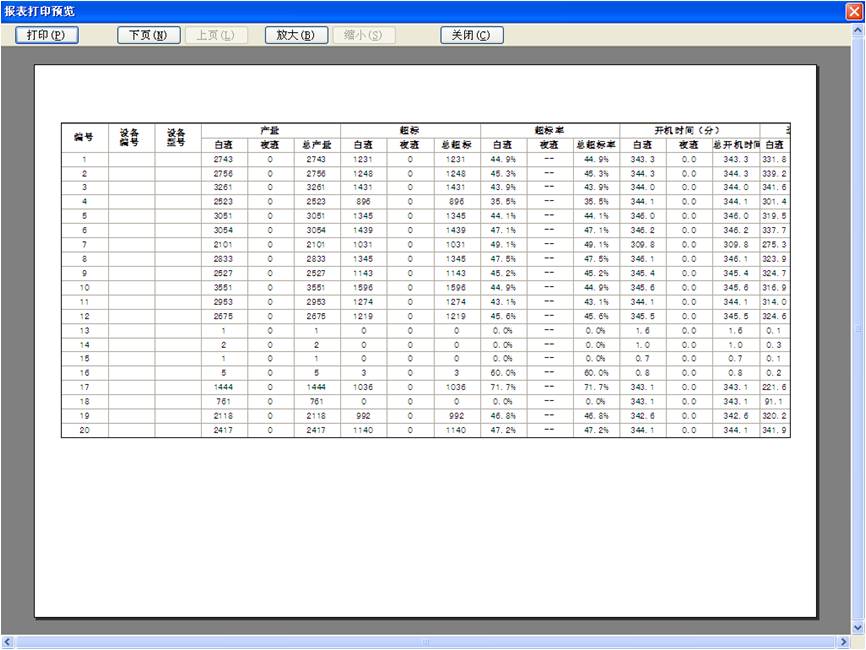

點擊“打印預覽”按鈕，進行打印預覽：  b) 打印
點擊“打印”按鈕，打印表格中的內容，若安裝了打印機，則會自動打印；
c) 導出Excel

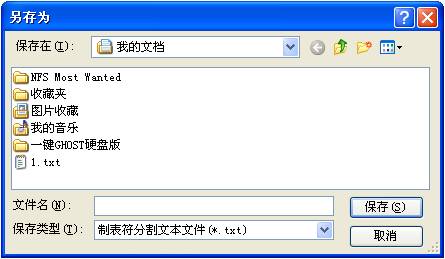

點擊“導出Excel”按鈕，彈出如下對話框，選擇路徑進行保存：  可以保存為txt或csv格式的文件，使用記事本或者Excel打開分析。
2.設備運行月報表
與日報表所不同的是，月報表是按年月進行查詢。選擇好編號和年、月之後，點擊“查詢”按鈕進行查詢，數據即出現在下麵的表格中，左右拖動滾動條可以查看未顯示出來的部分：  其餘功能與日報表類似。
4.4 圖表分析
圖tu標biao分fen析xi以yi直zhi方fang圖tu的de形xing式shi，對dui生sheng產chan過guo程cheng的de產chan量liang和he停ting機ji率lv進jin行xing查zha詢xun和he顯xian示shi，便bian於yu管guan理li人ren員yuan直zhi觀guan的de分fen析xi設she備bei曆li史shi生sheng產chan情qing況kuang，輔fu助zhu製zhi定ding管guan理li策ce略lve。
1.產量直方圖

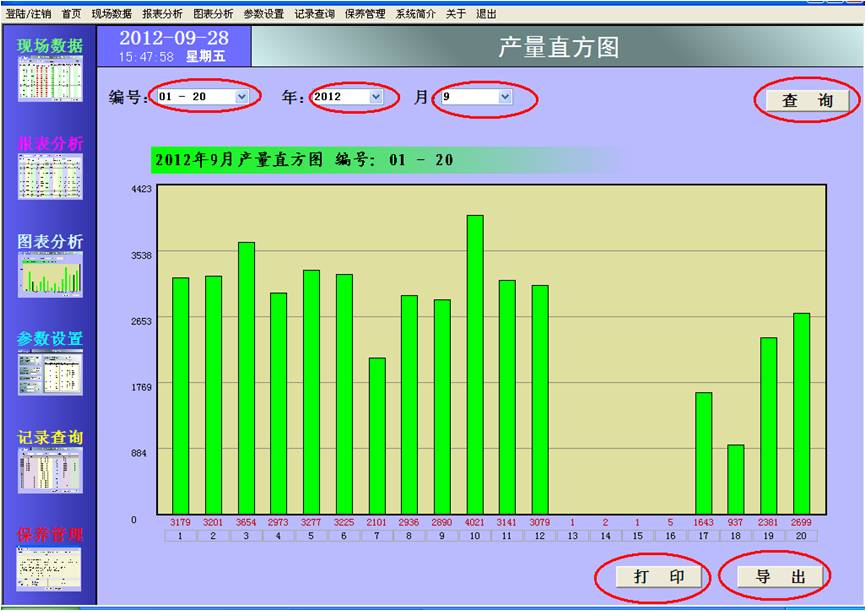

產量直方圖通過選擇編號、年、月，然後點擊“查詢”按鈕進行查詢，按編號統計的設備產量直方圖即顯示在下方：  提供打印和導出功能：點擊“打印”直接在打印機上打印出直方圖，點擊“導出”保存直方圖為圖片。
2.停機率直方圖

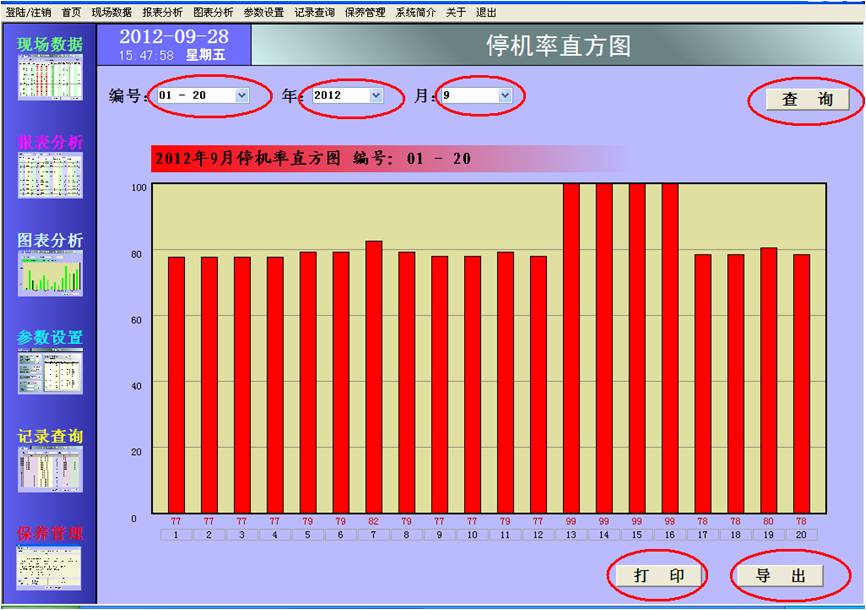

停機率直方圖通過選擇編號、年、月，然後點擊“查詢”按鈕進行查詢，按編號統計的設備停機率直方圖即顯示在下方：  提供打印和導出功能：點擊“打印”直接在打印機上打印出直方圖，點擊“導出”保存直方圖為圖片。
4.5 記錄查詢

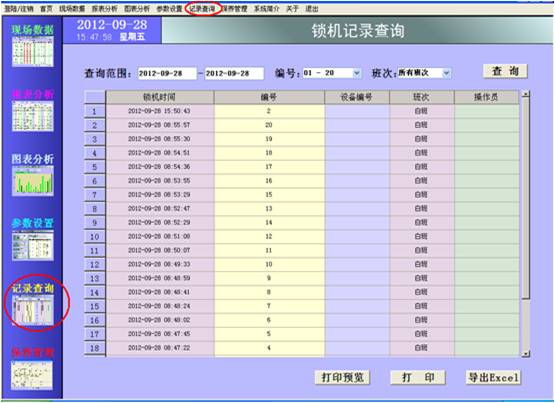

選擇菜單欄或導航欄的“記錄查詢”項，進入記錄查詢界麵：  目前記錄查詢僅提供鎖機記錄的查詢。
輸入查詢的日期範圍、編號、班次，然後點擊“查詢”按鈕，鎖機的相關記錄集即按照鎖機發生時間的倒序排列。
4.6 保養管理

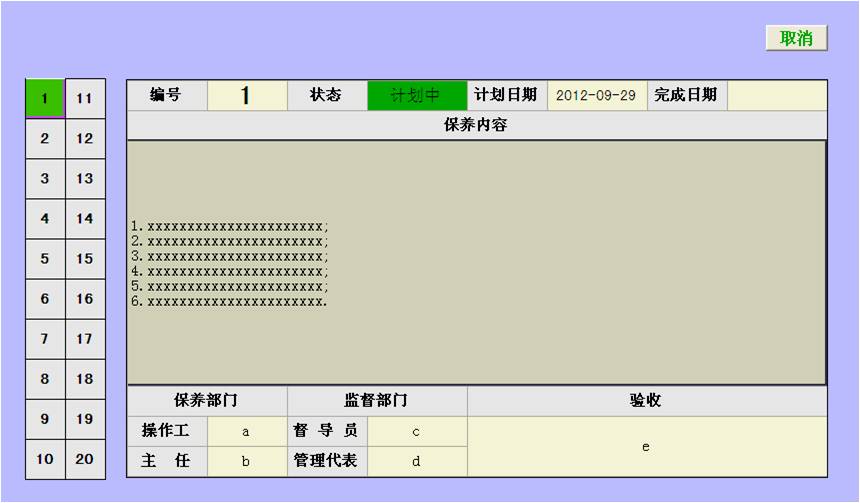

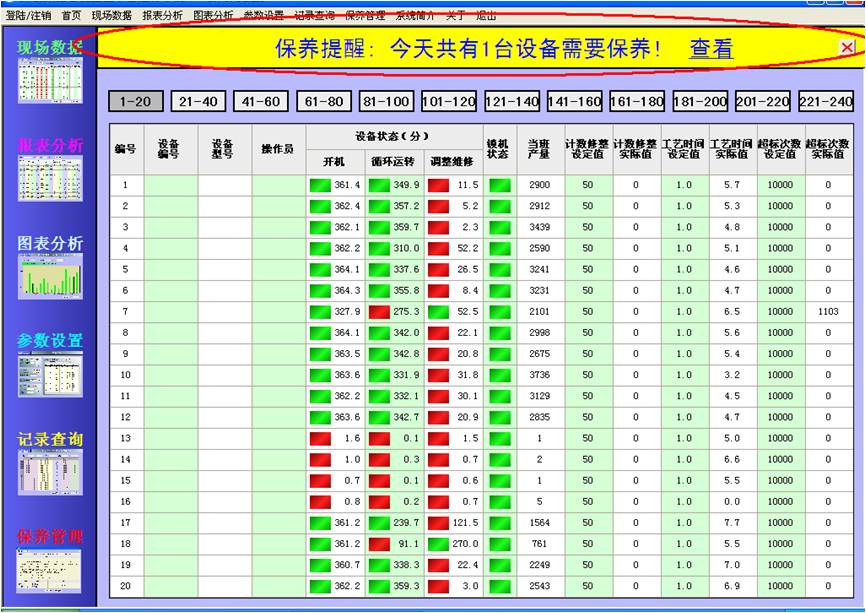

保養管理是用來查看和製定設備保養計劃的。製定保養計劃之後，當保養日期到來，即提醒用戶。  計劃製定好之後，待計劃的日期到來時，監控係統會彈出提示窗口並閃爍，來提醒用戶：  此時，用戶可以點擊“查看”或通過其他方式進入保養管理，找到需要保養的設備，查看詳情，並做相應處理。
|
