摘要：本文介紹了安科瑞電力監控係統Acrel-2000在阜陽創業水務有限公司中的應用，該係統實現了阜陽創業水務有限公司變電所的集中管理和無人值守，對於提高其供電係統的可靠性和經濟運行指標，促進公司供電係統管理的科學化、現代化，有著非常重要的現實意義，亦給其開展節能減排工作提供了有力的資料依據。

關鍵詞： 節能減排 電力監控 多回路裝置 阜陽創業水務

概述

   電力監控係統以計算機、通訊設備、智能測控單元為基本工具，為變配電係統的實時數據采集
、開關狀態檢測及遠程控製提供了基礎平台
，它可以和檢測
、控製設備構成任意複雜的監控係統，在變配電監控中發揮了核心作用，可以幫助企業消除孤島、降低運作成本，提高生產效率
，加快變配電過程中異常的反應速度。

項目簡介

   阜陽創業水務有限公司係天津創業環保集團的全資子公司，創立於2005年12月15日，注冊資本6300萬元人民幣，位於中國安徽省阜陽市經濟開發區，是(shi)以(yi)汙(wu)水(shui)處(chu)理(li)為(wei)主(zhu)營(ying)業(ye)務(wu)的(de)水(shui)務(wu)投(tou)資(zi)及(ji)運(yun)營(ying)企(qi)業(ye)，負(fu)責(ze)安(an)徽(hui)及(ji)周(zhou)邊(bian)的(de)水(shui)務(wu)環(huan)保(bao)建(jian)設(she)，積(ji)極(ji)打(da)造(zao)中(zhong)部(bu)地(di)區(qu)水(shui)務(wu)旗(qi)艦(jian)式(shi)企(qi)業(ye)，擁(yong)有(you)國(guo)家(jia)環(huan)保(bao)部(bu)頒(ban)發(fa)的(de)環(huan)境(jing)汙(wu)染(ran)治(zhi)理(li)設(she)施(shi)運(yun)營(ying)（生活汙水甲級）和自動連續監測（水）兩項資質，同時公司以規範、科學為準則
，順利通過了ISO9001質量管理體係、ISO14001環境管理體係
、OHSAS18001職業健康安全管理三項體係認證。

阜陽創業水務有限公司原供配電狀況：

1） 兩路10kV進線
，一用一備，需將其工作狀態納入智能配電監控係統；

2） 兩路10kV出線；

3）0.4kV側配電櫃共計11台，2台進線櫃、4台無功櫃
、1台聯絡櫃、其他配電櫃4台，主要包括9個供電回路（1~5#鼓風機、風機房、預處理
、辦公樓、汙泥脫水間已安裝電能計量表在統一的箱體內進行電能計量，但該表計無法遠傳至後台係統）。

   安科瑞電氣股份有限公司於2012年8月承接了阜陽創業水務智能配電監控係統項目，為該項目定製的電力監控係統為Acrel-2000。gaidianlijiankongxitongshizaifuyangchuangyeshuiwuyouxiangongsiyuanyoubianpeidianguijichushangzengjiadaitongxunjiekoudeankeruiduogongnengwangluodianliyibiao，jiangdianwangyongdiancanshuyuanchuanzhijiankongzhongxin
，congershixianjizhongyuanchengjiankongheguanlideyigegaodiyapeidiangaizaoxiangmu。tongguoduixianyou10KV變配電所實施改造，建立一套比較規範的變配電所電力監控係統
，以便於掌握進線供電質量、故障情況、廠內負荷變化等，提高變電所運行的安全性，同時監控中心進行數據采集與存貯
、數據統計與分析
、數據發布與遠傳

；以實時監測電網數據為依據，為阜陽創業水務有限公司的能源監控與節能提供有效手段，實現有效節能並提高能源管理水平。

客戶需求

   監控並記錄兩路10kV配電係統的供電質量

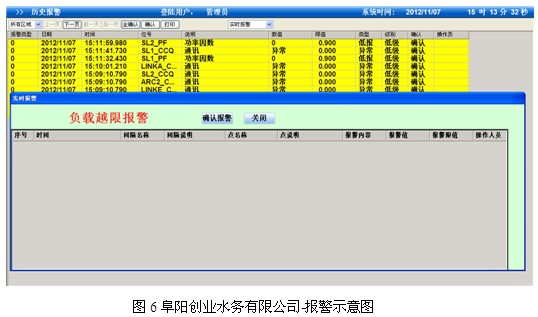

，能夠對電壓、電流、頻率、電能計量、功率因數以及供電連續性等性能參數實時監測和記錄，並實現事故異常報警
、事件記錄和打印、統計報表的整理和打印、電能量管理、負荷監控及查閱曆史數據的功能
，形成數據統計報表和圖形曲線以供直觀分析。

   出於成本考量，10kV出線處的計量取消，數據參考0.4kV進線處數據。

   監控並記錄兩路0.4kV進線櫃的供電質量，能夠對電壓、電流、頻率、電能計量、功率因數以及供電連續性等性能參數實時監測和記錄
，並實現事故異常報警
、事件記錄和打印、統計報表的整理和打印、電能量管理、負荷監控及查閱曆史數據的功能，形成數據統計報表和圖形曲線以供直觀分析。

   對九個0.4kV饋電線路的電能進行單獨計量，曆史數據形成圖形曲線可供查閱。

   四個電容補償櫃，其中兩個為主櫃
，兩個為輔櫃。用戶使用過程中發現，主櫃的容量已滿足其需求
，故僅要求監控2個主櫃數據。

   可考慮統一的視屏顯示界麵。

設計參照的標準和依據

 GB2887-2000 《計算站場地技術要求》

 GB/T13729-2002《遠動終端通用技術條件》

 DL478-2001《靜態繼電保護及安全自動裝置通用技術條件》

 DL/T400-2010 《繼電器和安全自動裝置技術規程》

 DL/T 814-2002 《配電自動化係統功能規範》

 DL/T634-2002 《遠動設備和係統傳輸規約基本遠動任務配套標準》

 DL/T721-2000《配電網自動化係統遠方終端》

 DL/T770-2001《微機變壓器保護裝置通用技術條件》

 GB/T50063-2008《電力裝置的電測量儀表裝置設計規範》

 GB-14285-2006《繼電保護和安全自動裝置技術規程》

 GBJ232-2002《建築電氣工程施工質量驗收規範》

 GB/T15145-2001《微機線路保護裝置通用技術條件》

 GB50171-2006 《電氣裝置安裝工作盤、櫃及二次回路結線施工及驗收規範》

 GB/50198-2011 《監控係統工程技術規範》

 GB/T17626.5《浪湧（衝擊）抗擾度試驗》

 DL/T5003-2005 《電力係統調度自動化設計技術規程》

 IEC-61131-3《圖形可編程標準》

係統功能實現

友好的人機交互界麵

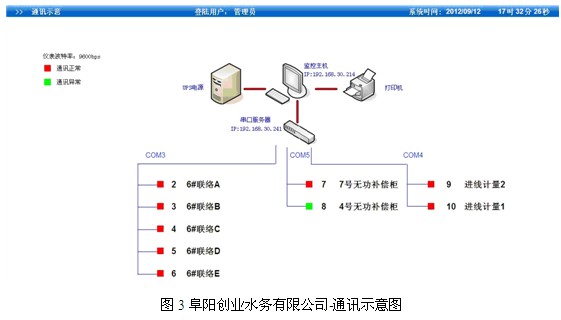

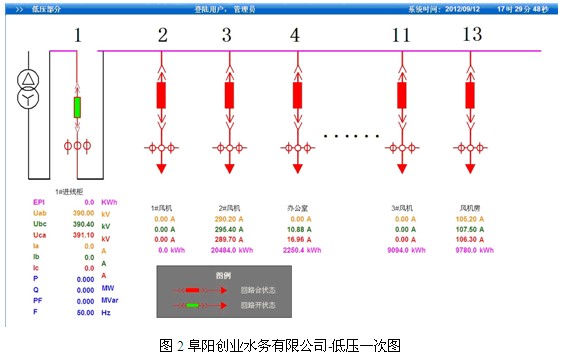

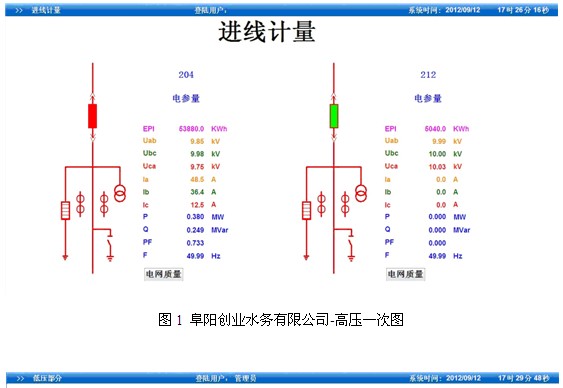

   係統具有一次單線圖顯示高
、低壓配電網絡的接線情況。主畫麵可直觀顯示各回路的運行狀態，並具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示於人機交互接口並實時刷新。

數據采集處理

Acrel-2000型電力監控係統可實時和定時采集現場設備的各電參量及開關量狀態（包括三相電壓、電流、開關位置、設備運行狀態等），將采集到的數據直接顯示或通過統計計算生成新的直觀的數據信息再顯示（總係統功率、負荷最大值
、功率因子上下限等），並對重要的信息量進行數據庫存儲。

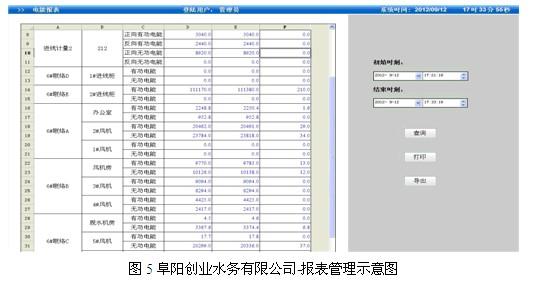

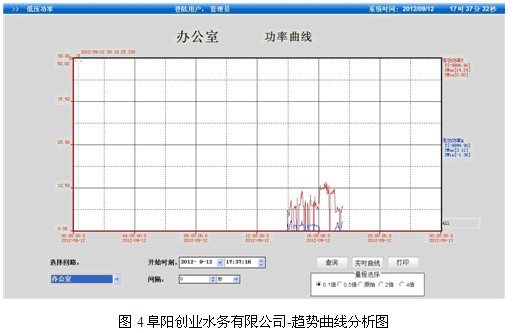

趨勢曲線分析

係統提供了實時曲線和曆史趨勢兩種曲線分析接口，通過調用相關回路實時曲線接口分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。係統的曆史趨勢即係統對所有已存儲數據均可查看其曆史趨勢
，方便工程人員對監測的配電網絡進行質量分析。
