摘要 安科瑞剩餘電流式電氣火災監控係統通過ARCM剩餘電流式電氣火災監控裝置，對商場、賓館、機場、銀行、醫院、廠房等建築低壓配電係統進行電氣火災監控。本文通過對山東省壽光市晨鳴醫院電氣火災監控係統項目的介紹，重點闡述Acrel-6000電氣火災監控係統所實現的功能及其重要意義。
關鍵詞： 火災探測器；電氣火災；山東省壽光市晨鳴醫院；Acrel-6000/Q200；GB14287
0 前言
山東省壽光市晨鳴醫院位於全國著名的蔬菜之鄉壽光市城區西南部建新街228號，是一家具有專業特色的 現代化、綜合性市醫保定點醫院、股份製民營醫院。目前設有內科、外科、婦產科、兒科、疼痛科、口腔科、中醫腫瘤科、中醫針灸科等先進科室，特別是在治療椎間盤脫出、骨外傷、腫瘤中藥治療、心腦血管疾病、糖尿病、肛腸等方麵有突出療效。
本係統能有效地對漏電及由於漏電可能引起火災進行預報和監控，能準確監控電氣線路的故障和異常狀態，能發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。
1 係統需求分析
探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示係統電源狀態。
2 參考標準
本係統符合中華人民共和國國家標準GB14287.1-2005《電氣火災監控係統 第1部分：電氣火災監控設備》。
3 係統結構
Acrel-6000電氣火災監控係統是本公司自主研發的用於接收剩餘電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控製、管理的運行於計算機的工業級硬件/軟件係統。本係統應用於大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控製中心，對分散在建築內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本係統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控製信號，能指示報警部位並保存報警信息。

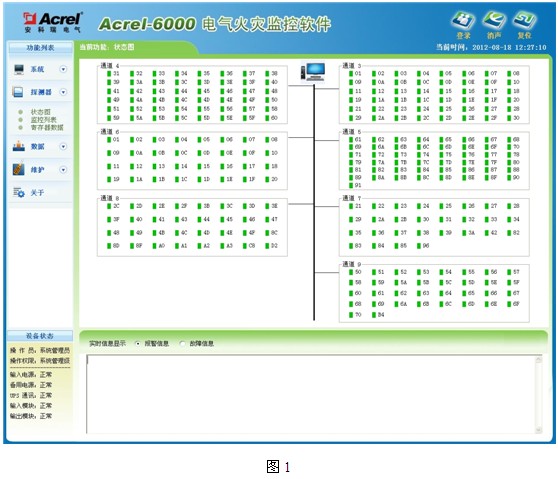

山東省壽光市晨鳴醫院現場共有ARCM300-J1剩餘電流式儀表280隻，分別分布於15層主樓和4層裙樓樓層內，現場火災探測器采用總線方式接至位於主樓1層消防控製室內的Acrel-6000琴台式電氣火災監控係統。本係統具有安裝運輸方便、性價比高、維護方便等優點，係統通訊狀態圖如圖1：

根據GB14287號文件，電氣火災監控係統分為：電氣火災監控設備、剩餘電流式電氣火災監控探測器、測溫式電氣火災監控探測器三部分。
1）電氣火災監控設備
電氣火災監控設備針對電氣火災監控係統的管理人員，是人機交互的直接窗口，也是係統的最上層部分。主要由係統軟件和必要的硬件設備，如監控主機、顯示器、UPS電源等組成。監測係統軟件對現場各類數據信息計算、分析、處理，並以圖形、數顯、聲音、指示燈等方式反應現場運情況，如圖2所示：
2）剩餘電流式電氣火災監控探測器和測溫式電氣火災監控探測器
ARCM300-J1剩餘電流式電氣火災監控裝置安裝在樓層配電箱中，用於檢測TN-C-S、TN-S及局部TT係統中的剩餘電流、溫wen度du等deng有you關guan電dian氣qi火huo災zai隱yin患huan產chan生sheng的de電dian氣qi參can數shu，當dang被bei保bao護hu線xian路lu中zhong監jian控kong裝zhuang置zhi參can數shu超chao過guo報bao警jing設she定ding值zhi時shi，能neng發fa生sheng報bao警jing和he控kong製zhi信xin號hao，以yi便bian消xiao除chu剩sheng餘yu電dian流liu和溫度升高引起的電氣火災隱患。如下圖3所示：

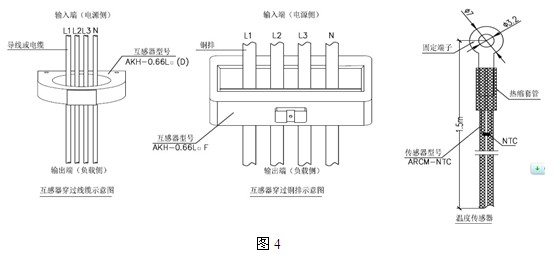

3）剩餘電流和溫度傳感器穿線示意圖。剩餘電流互感器的額定電流等級，應大於或等於配電回路保護電器的整定電流值，實際應用中應確保所有線纜或銅排穿過互感器；.溫度傳感器為一熱敏電阻NTC，它提供-10℃-120℃的溫度監控基準，可以用來監測線纜或配電箱內的溫度，提供溫度保護，如圖４所示
4係統功能
Acrel-6000電氣火災係統，可實時和定時采集現場設備的剩餘電流數據和溫度、並有報警提示聲光報警等功能，可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行複位。係統可對報警事件、日期、報警值、越線值進行記錄，並生成報表，可對報警事件記錄進行打印。
1）故障信息提示

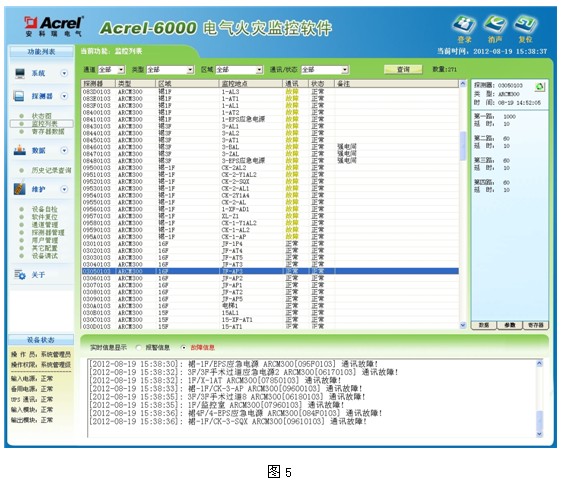

當監控設備檢測到設備故障時，監控設備將發出如下信息，軟件界麵如圖5所示：
l 運行監視主界麵的故障單元顯示黃色背景；
l 運行監視主界麵顯示實時故障提示信息，信息內容包括：時間，設備位置，設備編號，故障信息（顯示界麵如下圖所示）；
l 在“實時信息顯示區”中，“故障信息”顯示黃色。
l 監控設備黃色故障指示燈點亮、發出故障提示音。
2）報警記錄查詢

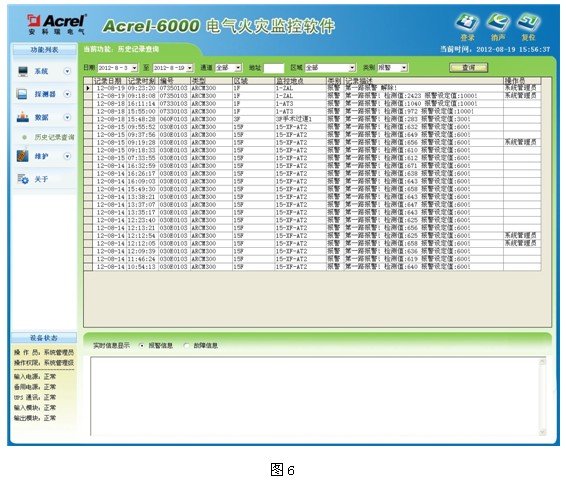

通過點擊【數據】菜單下的“報警記錄查詢”進入如下圖所示的報警記錄（動作信息查詢）界麵。用戶於該界麵內可查詢任意時段內相應報警或動作類型下的記錄，操作方式為選擇起始日期、結束日期、查詢類型後點擊查詢按鈕即可，軟件界麵如圖6所示：
3）探測器管理

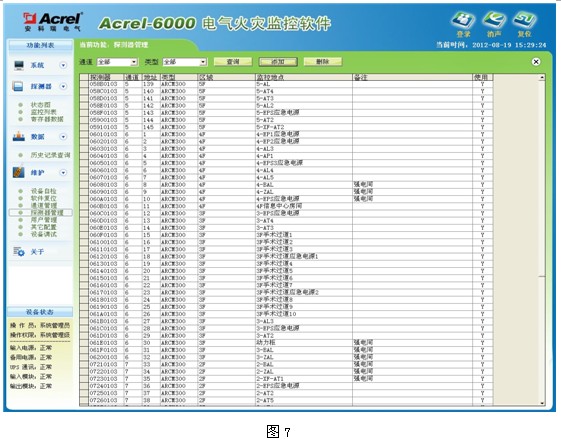

該管理功能隻有“係統管理級”可進行操作,“係統管理級”權限登錄係統後，通過點擊【維護】菜單下的“探測器管理”可進入如下圖所示的探測器管理界麵。該界麵可修改各通道所對應的通訊端口、通訊速率及使用狀態，軟件界麵如圖7所示：
5 結束語
隨(sui)著(zhe)智(zhi)能(neng)建(jian)築(zhu)的(de)發(fa)展(zhan)及(ji)電(dian)力(li)的(de)廣(guang)泛(fan)應(ying)用(yong)，人(ren)們(men)對(dui)安(an)全(quan)的(de)意(yi)識(shi)認(ren)識(shi)越(yue)來(lai)越(yue)高(gao)。公(gong)共(gong)建(jian)築(zhu)安(an)裝(zhuang)漏(lou)電(dian)火(huo)災(zai)係(xi)統(tong)是(shi)智(zhi)能(neng)化(hua)建(jian)設(she)的(de)必(bi)然(ran)趨(qu)勢(shi)。電(dian)氣(qi)火(huo)災(zai)係(xi)統(tong)有(you)利(li)於(yu)發(fa)現(xian)安(an)全(quan)隱(yin)患(huan)，及(ji)時(shi)處(chu)理(li)安(an)全(quan)隱(yin)患(huan)，將(jiang)火(huo)災(zai)防(fang)患(huan)與(yu)未(wei)然(ran)有(you)著(zhe)重(zhong)要(yao)的(de)意(yi)義(yi)。係(xi)統(tong)投(tou)入(ru)運(yun)行(xing)以(yi)來(lai)，發(fa)現(xian)和(he)整(zheng)改(gai)了(le)隱(yin)患(huan)100多處，為醫院的消防管理提供了科學的依據，受到了客戶好評。
|
