關鍵詞：華潤雪花；電力監控；多功能智能儀表（ DTSF1352/C）
；配電室無人值守

變配電（變電、配電）係統是利用現代電子技術、通信技術、計算機及網絡技術與設備相結合

，將變配電係統的監測、控製
、計量、供電工作有機地融合在一起，從而改進供電質量，力求供電安全、可靠
、方便
、靈活


、經濟、管理更為有效，提高服務水平，減少運行費用。

安科瑞的Acrel-2000型電力監控係統軟件借助了計算機、通訊設備

、計量保護裝置等
，為係統的實時數據采集、開關狀態檢測及遠程控製提供了基礎平台。該電力監控係統可以提供“監控一體化”的整體解決方案，主要包括實時曆史數據庫AcrSpace、工業自動化組態軟件AcrControl
、電力自動化軟件AcrNetPower等。

本文以華潤雪花啤酒(大同)有限公司為例
，探討電力監控係統在工業現場的應用。

華潤雪花啤酒(大同)有限公司作為華潤雪花啤酒(中國)投資有限公司旗下的全資子公司，建成投產後，將生產高、中不同檔次的啤酒，一期工程年設計能力10萬噸，銷售金額近5億元，上交稅收近1億元。項目從2011年5月開工建設，占地麵積136208.56平方米，建設規模114996，02平方米，生產設施和設備屬目前國內啤酒行業領先水平，2012年9月投產，企業員工350餘人。

安科瑞電氣股份有限公司於2012年10月承接華潤雪花啤酒（大同）有限公司裝備製造工業園區變電室電力監控係統的設計與實施。

本項目為華潤雪花啤酒（大同）有限公司裝備製造工業園區變電室電力監控項目

，現場為高壓10kV和0.4KV低壓配電室，共53塊儀表多功能智能儀表（ DTSF1352/C），監控值班室位於變電所隔壁，通過組態軟件Acrel-2000實現對現場儀表的實時監測，並記錄曆史數據自動生成報表，以便查詢。

現場設備全集中在1個配電室中，業主的電氣值班室就近安排在配電室其中隔壁，本係統監控中心也安置在該值班室中。係統組網采用常見的3層結構，站控管理層
、通訊管理層和現場設備層。

3.1參考標準

係統的設計滿足以下所列製造和試驗標準：

JGJ/T 16-92 《民用建築電氣設計規範》

   GB/J63-90 《電力裝置的電測量儀表裝置設計規範》

   GB/T13730 《地區電網數據采集與監控係統通用技術條件》

   GBJ63-93 《電力裝置電測量儀表裝置設計規程》

   GB2887 《計算站場地技術要求》

   GB/50198-94 《監控係統工程技術規範》

GB50254/59-96 《電氣裝置安裝工程施工及驗收規範》

   IEC-61131-3 《圖形可編程標準》

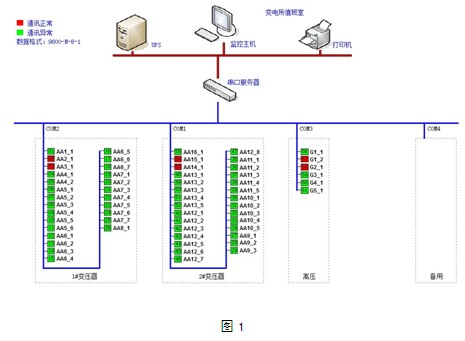

3.2組網結構圖拓撲圖

weimanzupeidianshitongyijiankongdeyaoqiu，peidianxianchanganzhuangdeankeruigongsiwangluodianliyibiaotongguopingbishuangjiaoxianshoulashoushixianglianzhihoutaizhujineidegongyechuankouka，shixianduixianchangshujudecaiji，cunchu，chuli，shishixianshiyijilishizhaxun,組網結構圖拓撲結構如圖1所示：

上位機軟件采用Acrel – 2000電力監控軟件
，通過軟件進行設備配置、數據庫變量配置
、界麵設計等，完成了在上位機軟件監控及電力監控的功能。

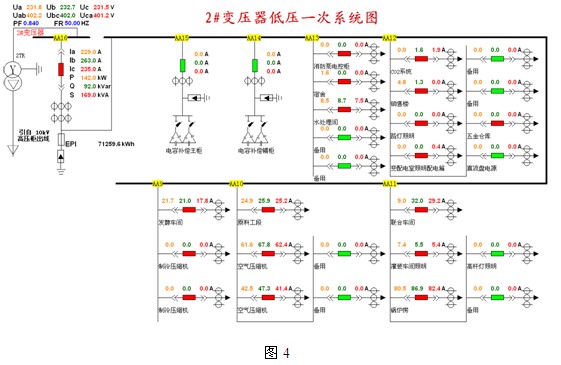

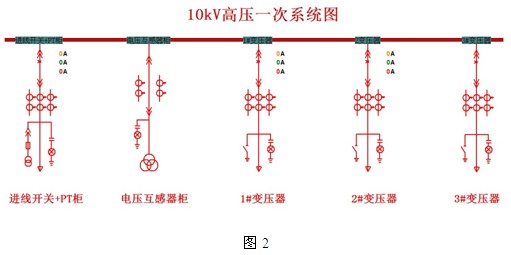

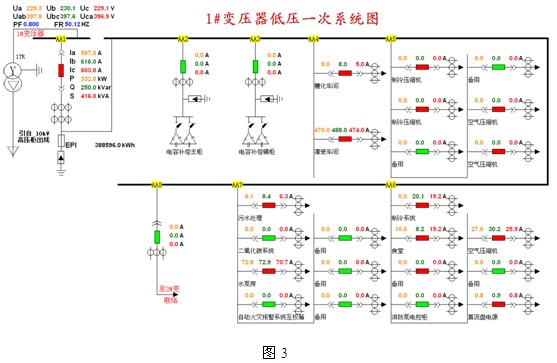

4.2配電係統一次示意圖： 10kV和0.4kV配電室配電回路運行狀態使用一次圖形式顯示回路的電壓，三相電流、有功無功功率、功率因數和頻率，界麵如下圖2、3、4所示：

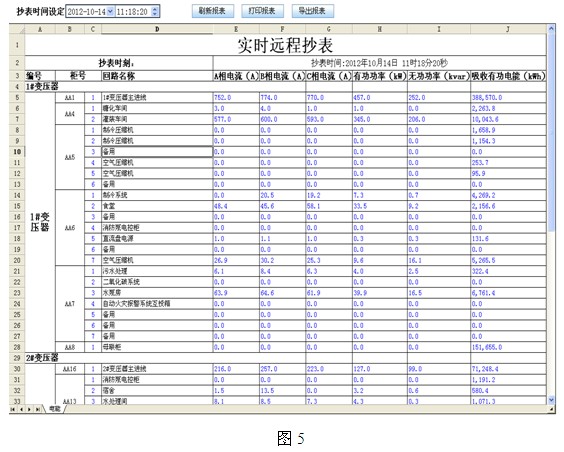

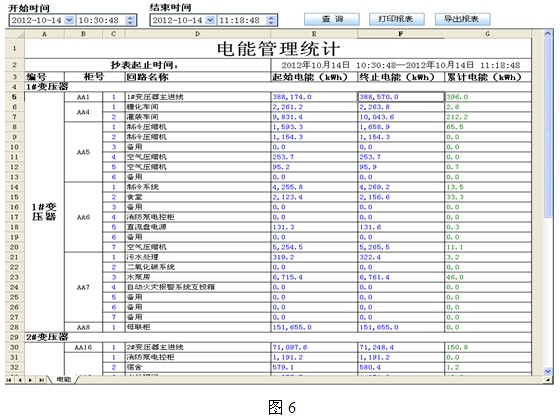

4.3報表功能：通過報表功能可以查詢任意時刻回路的全常規電參量數據
、回路的用電量。用戶主要關注的是用電量報表
，用電量報表用於電費計量以及與核對後進行成本核算，如下圖5、6所示；

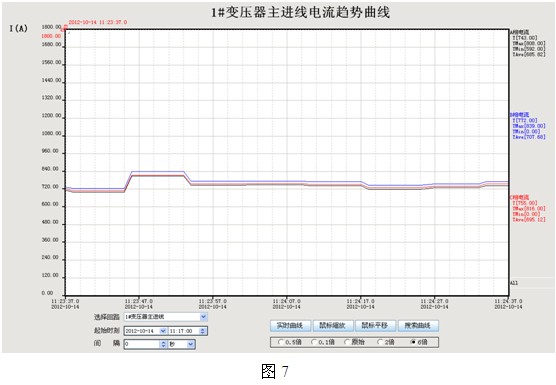

4.4趨勢曲線：Acrel-2000電力監控係統提供了實時曲線和曆史趨勢兩種曲線的分析界麵
，通過調用回路實時曲線界麵分析該回路的負荷運行狀況；如ru通tong過guo調tiao用yong某mou配pei出chu回hui路lu的de實shi時shi曲qu線xian可ke分fen析xi該gai回hui路lu的de電dian氣qi設she備bei所suo引yin起qi的de信xin號hao波bo動dong情qing況kuang。係xi統tong的de曆li史shi趨qu勢shi即ji係xi統tong對dui所suo有you已yi存cun儲chu數shu據ju均jun可ke查zha看kan其qi曆li史shi趨qu勢shi，方fang便bian工gong程cheng人ren員yuan對dui監jian測ce的de配pei電dian網wang絡luo進jin行xing質zhi量liang分fen析xi，如ru下xia圖tu7所示：

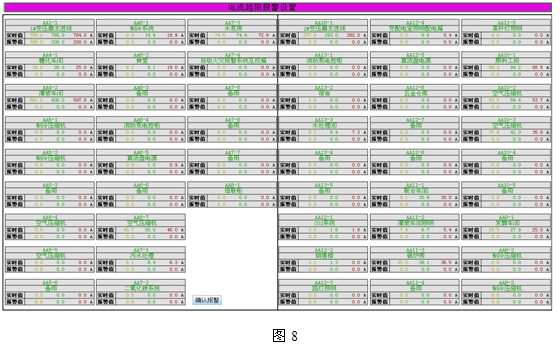

4.5 電流越限報警設置：電力監控係統定義了電流越限報警設置界麵，用戶根據各個回路現場線纜的橫截麵（粗細）決定設定電流預警值，避免電流過大造成用電事故發生。如下圖8所示：

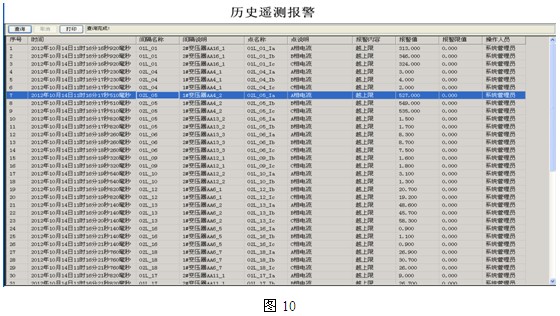

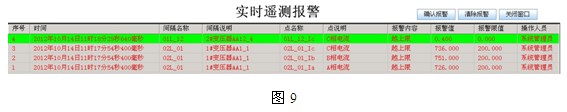

4.6報警提示和查詢界麵：電力監控係統實時和曆史報警界麵
，實時報警會彈出報警窗口提示，曆史報警通過查詢得出，如下圖9


、10所示：

隨著社會的發展及電力的廣泛應用
，智能電力監控係統已成為造船業必然選擇，Acrel-2000電力監控係統完成以後，減少了電氣值班人員，實現了現場信息的實時監測
；通過報警窗口的應用，消除了電氣故障，遠程的遙控操作
，使值班人員更加安全，整套工作的實施也更加人性化。

本文以Acrel-2000智能電力監控係統的三層網絡拓撲結構為核心，分析了網絡拓撲結構的選型，以及Acrel-2000電力監控係統的功能和性能指標。在電力監控係統中，配置網絡電力儀表具有實施簡明、投(tou)資(zi)少(shao)等(deng)顯(xian)著(zhe)優(you)點(dian)，可(ke)以(yi)方(fang)便(bian)和(he)實(shi)時(shi)地(di)監(jian)控(kong)配(pei)電(dian)係(xi)統(tong)的(de)運(yun)行(xing)狀(zhuang)態(tai)，對(dui)現(xian)場(chang)的(de)用(yong)電(dian)設(she)備(bei)進(jin)行(xing)統(tong)一(yi)管(guan)理(li)
，免(mian)去(qu)工(gong)作(zuo)人(ren)員(yuan)到(dao)現(xian)場(chang)記(ji)錄(lu)的(de)繁(fan)瑣(suo)工(gong)作(zuo)
，係(xi)統(tong)對(dui)用(yong)電(dian)設(she)備(bei)的(de)曆(li)史(shi)運(yun)行(xing)數(shu)據(ju)和(he)狀(zhuang)態(tai)進(jin)行(xing)管(guan)理(li)分(fen)析(xi)
，便(bian)於(yu)維(wei)護(hu)人(ren)員(yuan)明(ming)確(que)設(she)備(bei)狀(zhuang)況(kuang)，製(zhi)定(ding)詳(xiang)細(xi)的(de)設(she)備(bei)維(wei)護(hu)計(ji)劃(hua)
，減(jian)少(shao)工(gong)作(zuo)人(ren)員(yuan)，提(ti)高(gao)效(xiao)率(lv)。同(tong)時(shi)，根(gen)據(ju)建(jian)立(li)的(de)電(dian)能(neng)計(ji)量(liang)體(ti)係(xi)，可(ke)以(yi)了(le)解(jie)
、分析總體能耗，提出降耗計劃，采取節能降耗措施
，逐步提高用電效率。

最後，雖然Acrel-2000電dian力li監jian控kong係xi統tong為wei用yong戶hu提ti供gong的de是shi一yi套tao完wan整zheng的de數shu據ju，具ju體ti用yong到dao生sheng產chan管guan理li當dang中zhong時shi，還hai需xu要yao人ren為wei的de對dui數shu據ju進jin行xing深shen刻ke的de分fen析xi和he加jia工gong。隻zhi有you不bu斷duan的de去qu運yun用yong這zhe套tao係xi統tong
，才cai能neng從cong中zhong發fa現xian它ta更geng多duo的de益yi處chu。
