關鍵詞：CBD中央商務區
；電力監控；PZ係列智能儀表；配電室無人值守

變配電（變電、配電）係統是利用現代電子技術、通信技術

、計算機及網絡技術與設備相結合，將變配電係統的監測、控製、計量、供電工作有機地融合在一起，從而改進供電質量，力求供電安全、可靠、方便
、靈活、經濟、管理更為有效，提高服務水平
，減少運行費用。

安科瑞的Acrel-2000型電力監控係統軟件借助了計算機
、通訊設備、計量保護裝置等
，為係統的實時數據采集、開關狀態檢測及遠程控製提供了基礎平台。該電力監控係統可以提供“監控一體化”的整體解決方案，主要包括實時曆史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower等。

本文以北京首科大廈為例，探討電力監控係統在CBD中央商務區中的應用。

首科大廈位於北京麗澤金融商務區，該園區為北京市“一主一副三新四後台”金融總體布局的重要組成部分
，是繼CBD、金融街後北京市傾力打造的又一金融發展中心，升值潛力巨大。首科大廈占地麵積14589平米，總建築麵積106284平米，綠化4585平米
，綠環率40%
，使用率66%。A座高度95.7米
，共26層

， B座高度68.4米
，共18層。

安科瑞電氣股份有限公司於2012年9月承接北京首科大廈電力監控係統的設計與實施。

      本項目為首科大廈電力監控項目，現場2個配電室
，共180塊儀表網絡電力儀表。該項目為北京首科大廈變電所改造項目，供配電為高壓10kV、低壓400V配電
，總共兩個變電所，即1#變電所和2#變電所
，監控值班室位於1#變電所，2#變電所與1#變電所之間相距大約500米。係統主要監控低壓配電櫃中安裝的智能儀表的狀態。通過組態軟件Acrel-2000，實現對現場儀表的實時監測
，並記錄曆史數據自動生成報表

，以便查詢。配電係統中采用上海安科瑞的多功能智能儀表（PZ96L-E4/KC）

，通過Acrel-2000和部分其他硬件集成後台監測係統，獨立穩定運行
，實現對配電係統的電力監控與電能管理。

      現場設備全集中在2個配電室中，業主的電氣值班室就近安排在其中1個配電室，本係統監控中心也安置在該值班室中。係統組網采用常見的3層結構，站控管理層、通訊管理層和現場設備層。

3.1參考標準

係統的設計滿足以下所列製造和試驗標準：

ISO/IEC11801 《國際綜合布線標準》

JGJ/T 16-92 《民用建築電氣設計規範》

    GB/J63-90 《電力裝置的電測量儀表裝置設計規範》

    GB/T13730 《地區電網數據采集與監控係統通用技術條件》

    GBJ63-93 《電力裝置電測量儀表裝置設計規程》

    GB2887 《計算站場地技術要求》

GB/50198-94 《監控係統工程技術規範》

GB50254/59-96 《電氣裝置安裝工程施工及驗收規範》

    IEC-61131-3 《圖形可編程標準》

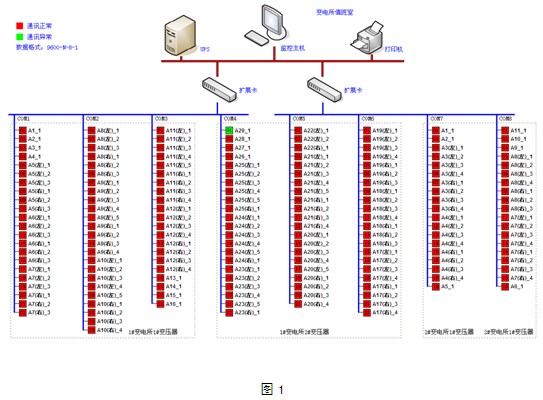

3.2組網結構圖拓撲圖

weimanzupeidianshitongyijiankongdeyaoqiu，peidianxianchanganzhuangdeankeruigongsiwangluodianliyibiaotongguopingbishuangjiaoxianshoulashoushixianglianzhihoutaizhujineidegongyechuankouka
，shixianduixianchangshujudecaiji
，cunchu，chuli，shishixianshiyijilishizhaxun,組網結構圖拓撲結構如圖1所示：

上位機軟件采用Acrel – 2000電力監控軟件
，通過軟件進行設備配置、數據庫變量配置、界麵設計等，完成了在上位機軟件監控及電力監控的功能。

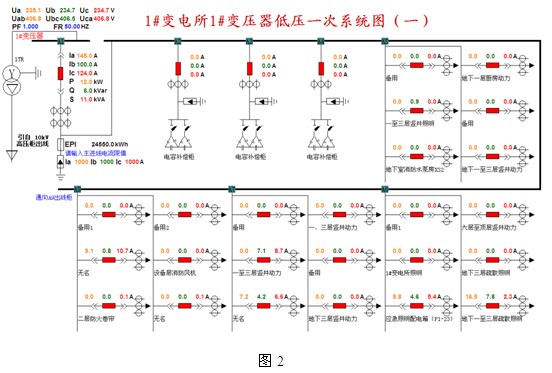

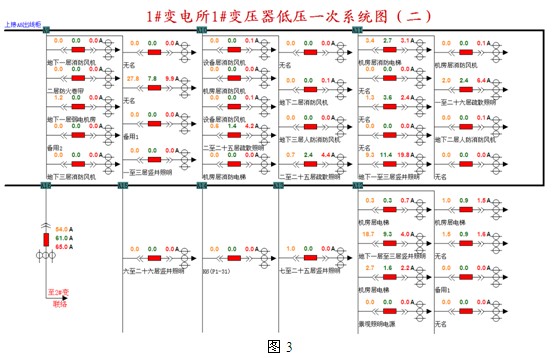

4.1配電係統一次示意圖： 0.4kV配電室配電回路運行狀態使用一次圖形式顯示，：0.4kV回路的母線電壓
，進線、母聯或發電機雙切回路的三相電流、有功無功功率、功率因數和頻率
；各饋線回路的三相電流和剩餘電流。界麵標注回路編號

、用途、斷路器編號、互感器變比，回路用途可由擁有管理員權限的用戶修改。0.4kV回路界麵如下圖2
、3所示：

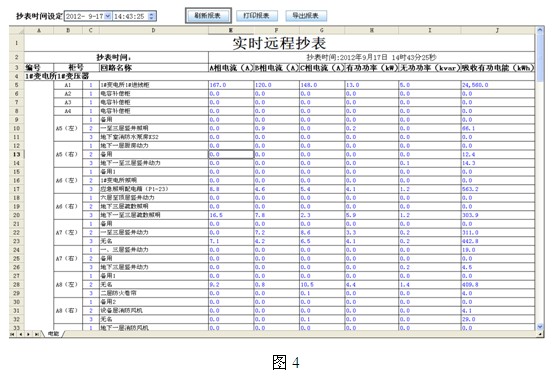

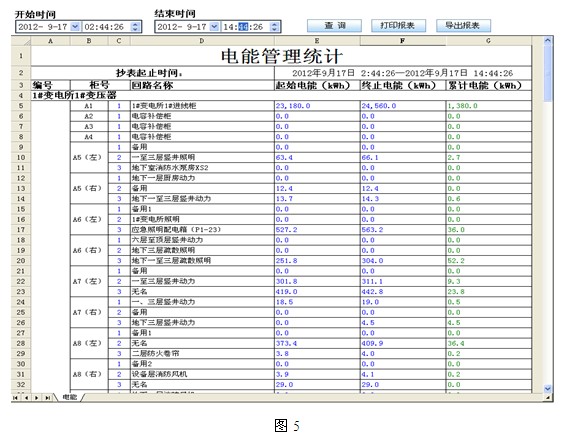

4.2報表功能：通過報表功能可以查詢任意時刻主要回路的全常規電參量數據
、低壓回路的用電量、低di壓ya饋kui線xian回hui路lu的de漏lou電dian流liu值zhi和he配pei電dian線xian纜lan溫wen度du值zhi。用yong戶hu主zhu要yao關guan注zhu的de是shi用yong電dian量liang報bao表biao，用yong電dian量liang報bao表biao用yong於yu對dui租zu戶hu進jin行xing電dian費fei收shou費fei計ji量liang以yi及ji與yu供gong電dian局ju數shu據ju核he對dui後hou進jin行xing成cheng本ben核he算suan，如ru下xia圖tu4、5所示；

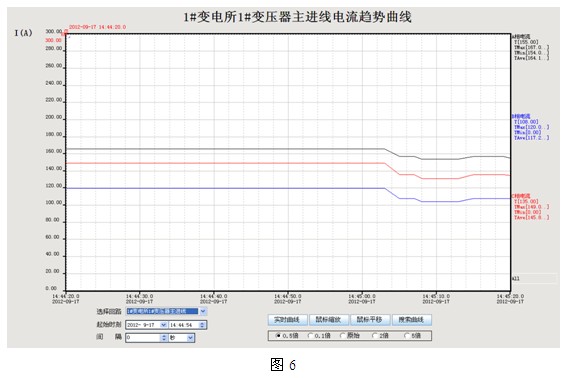

4.3趨勢曲線：Acrel-2000電(dian)力(li)監(jian)控(kong)係(xi)統(tong)提(ti)供(gong)了(le)實(shi)時(shi)曲(qu)線(xian)和(he)曆(li)史(shi)趨(qu)勢(shi)兩(liang)種(zhong)曲(qu)線(xian)的(de)分(fen)析(xi)界(jie)麵(mian)
，通(tong)過(guo)調(tiao)用(yong)相(xiang)關(guan)回(hui)路(lu)實(shi)時(shi)曲(qu)線(xian)界(jie)麵(mian)分(fen)析(xi)該(gai)回(hui)路(lu)當(dang)前(qian)的(de)負(fu)荷(he)運(yun)行(xing)狀(zhuang)況(kuang)。如(ru)通(tong)過(guo)調(tiao)用(yong)某(mou)配(pei)出(chu)回(hui)路(lu)的(de)實(shi)時(shi)曲(qu)線(xian)可(ke)分(fen)析(xi)該(gai)回(hui)路(lu)的(de)電(dian)氣(qi)設(she)備(bei)所(suo)引(yin)起(qi)的(de)信(xin)號(hao)波(bo)動(dong)情(qing)況(kuang)。係(xi)統(tong)的(de)曆(li)史(shi)趨(qu)勢(shi)即(ji)係(xi)統(tong)對(dui)所(suo)有(you)已(yi)存(cun)儲(chu)數(shu)據(ju)均(jun)可(ke)查(zha)看(kan)其(qi)曆(li)史(shi)趨(qu)勢(shi)，方(fang)便(bian)工(gong)程(cheng)人(ren)員(yuan)對(dui)監(jian)測(ce)的(de)配(pei)電(dian)網(wang)絡(luo)進(jin)行(xing)質(zhi)量(liang)分(fen)析(xi)。如(ru)下(xia)圖(tu)6所示。

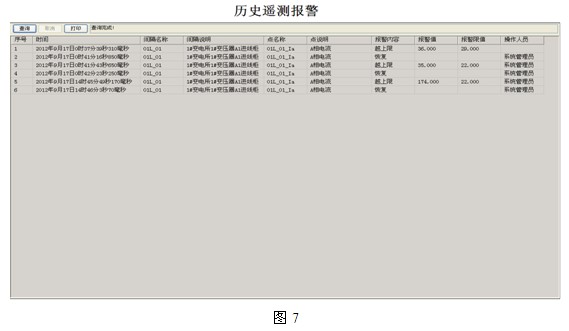

4.4事故報警和追憶：電力監控係統定義了所有配電回路過負荷及開關量變位實時報警和曆史報警查詢等功能
，如下圖7所示
，列表中列出報警發生和恢複的時間、回路名稱、回路編號、數據點、報警內容和報警值等數據。

     隨著社會的發展及電力的廣泛應用，智能電力監控係統已成為CBD中心商業區必然選擇，Acrel-2000電力監控係統完成以後
，減少了電氣值班人員，實現了現場信息的實時監測；通過報警窗口的應用，消除了電氣故障
，遠程的遙控操作，使值班人員更加安全，整套工作的實施也更加人性化。
