一、背景
數據采集與監視控製係統，其應用領域很廣，它可以應用於電力係統、給水係統、石油、化工等領域的數據采集與監視控製以及過程控製等諸多領域。
在早些年代建造的一些工廠，各個設備儀表控製器等都是獨立的係統，它們各自運作，彼此不發生關係。而隨著自動化、計算機、網絡通訊等各學科的迅猛發展，人們逐漸意識到有必要把生產過程中的所有設備數據集中管理，以便對整個生產過程做以分析、統計、查詢。從而開始著手組建數據采集與監視控製係統。
而er工gong廠chang先xian前qian運yun作zuo的de各ge種zhong設she備bei，由you於yu當dang初chu設she計ji時shi沒mei有you考kao慮lv到dao日ri後hou數shu據ju的de統tong一yi管guan理li，給gei設she備bei的de聯lian網wang造zao成cheng了le諸zhu多duo不bu便bian。使shi組zu建jian數shu據ju采cai集ji監jian控kong係xi統tong產chan生sheng了le很hen大da的de障zhang礙ai。
二、問題
以西門子PLC S7-300為例，參數下圖作以說明。
未進行設備組網之前，各個設備都是獨立個體，一台PLC和一個觸摸屏是一個基本單元。對於一些進口設備來說，PLC的設備地址和觸摸屏的設備地址都是出廠時已經設置好的。
而這些成品設備，一般情況下使用者都不會都改變裏麵的程序及硬件配置，否則就會使PLC和上位觸摸屏的通訊中斷。

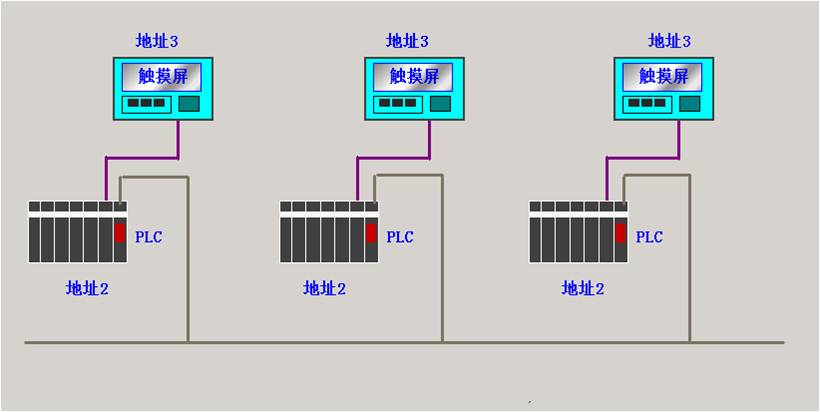

這zhe樣yang就jiu會hui產chan生sheng這zhe樣yang一yi種zhong現xian象xiang。如ru果guo這zhe樣yang的de很hen多duo個ge單dan元yuan想xiang組zu網wang時shi，就jiu會hui在zai一yi條tiao總zong線xian上shang出chu現xian很hen多duo個ge設she備bei地di址zhi相xiang同tong的de設she備bei，通tong訊xun必bi然ran會hui產chan生sheng異yi常chang。
三、解決方案
要解決此問題，需要增加一些必要的硬件設備，還要針對通訊協議開發一個驅動程序。

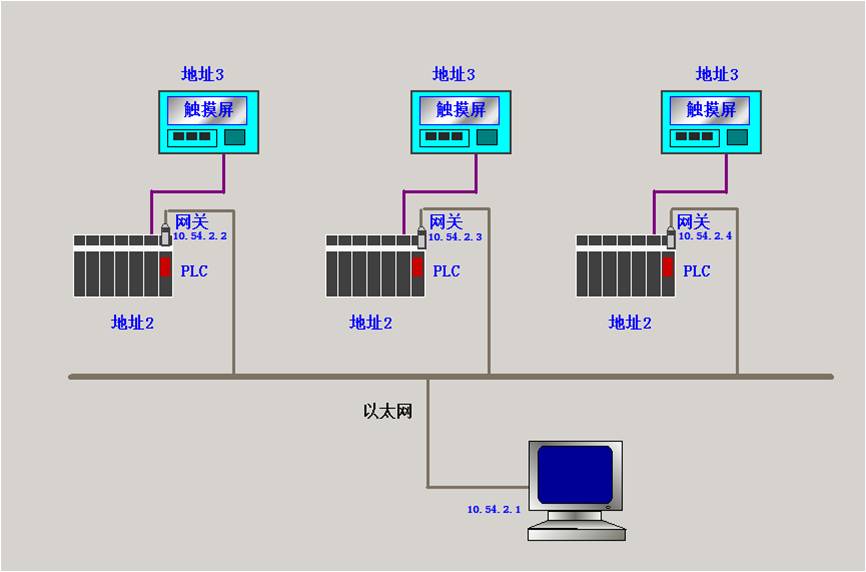

這裏我們在每一台PLC上增加了一個網關，把通訊介質從前的MPI線纜轉成了以太網。在計算機端裝好網關的驅動，這樣可以對各個網關的運行參數進行配置。把每台PLC上連接的網關都設成不同的IP地址。注意要把計算機的IP地址設成和網關相同的網段。
至此，硬件連接部分的工作已經全部完成。

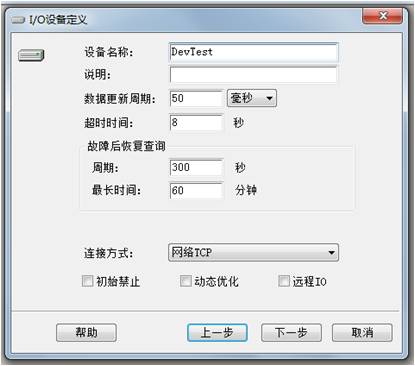

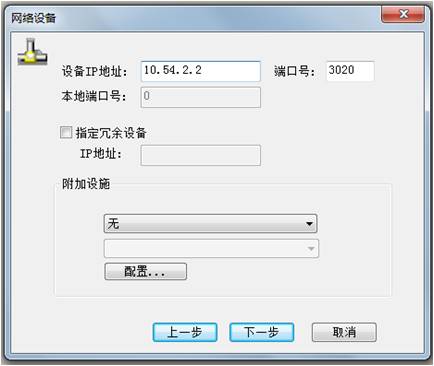

再建設備時，用專門為此開發的驅動，設備定義對話框處將不在出現設備地址的文本框，而連接方式也變成了網絡TCP。設備定義處的IP地址，填寫連接各設備的網關IP地址，端口號要設置成和配置軟件中設置的一致。至此完成了設備的組態。
在點組態時，配置對話框還和西門子PLC S7-300點連接對話框一樣。繼續完成數據連接，
畫麵組態等工作。
四、總結
針zhen對dui現xian場chang特te殊shu情qing況kuang，設she備bei地di址zhi衝chong突tu，又you不bu能neng隨sui便bian改gai動dong設she備bei地di址zhi的de情qing況kuang下xia，采cai用yong增zeng加jia硬ying件jian，軟ruan件jian配pei合he的de方fang式shi，完wan美mei解jie決jue了le不bu能neng正zheng常chang通tong訊xun的de問wen題ti。雖sui然ran增zeng加jia了le一yi些xie硬ying件jian成cheng本ben，但dan綜zong合he考kao慮lv整zheng個ge係xi統tong穩wen定ding性xing及ji長chang期qi的de可ke維wei護hu性xing，這zhe不bu失shi為wei一yi個ge良liang好hao的de方fang案an。
|
