關鍵詞：電力監控軟件；網絡電力儀表；電力管道

；應用

0引言

    節能是一項國家長期的基本國策，積極采用先進的技術和管理手段更是節能行之有效的途徑，在濟南振興銀座為新建銀座超市中，根據用電負荷晝夜落差大


，呈周期性變化的特點
，對樓層實行基於Acrel-2000電力監控軟件實時監控，實現了對用電分配的合理化管理，進而達到了節能的目的。

1項目介紹

 濟南振興銀座為新建銀座超市，安科瑞儀表分布於各樓層動力箱及地下配電室內。250隻儀表以總線形式接在通訊服務器上。采用NPORT5630-16串口服務器，接收來自現場電力設備所采集參數。布線施工由甲方負責。係統采用分布式結構，為現場層、通訊層和後台監控層。

 現場層是分布於現場的安科瑞係列儀表，通訊層是串口服務器、交換機等
，後台監控層包括計算機

、打印機、UPSdianyuandeng。tongxuncengjihoutaijiankongcengdouweiyudixiajiankongshinei。xianchangsuoyouankeruixilieyibiaotongguopingbishuangjiaoxianladaodixiajiankongshinei，yuchuankoufuwuqixianglian，jingjiaohuanjiyujisuanjilianjie，shixianshujucaiji。

2用戶需求

 濟南振興銀座為實現配電係統的現代化、統一化、智能化以及規範化的管理
，經過前期詳細的市場調研和對不同電力係統集成公司的考察後
，最終提出以下需求：

 實時顯示:各饋線回路電壓、電流、功率
、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示；

 趨勢分析:完成對各配電回路的電壓、電流或功率實時和曆史趨勢曲線的繪製
，便於分析該回路配電運行工況
，調配三相配電平衡和削峰填穀。

 電能管理:完成對各回路的電能集抄功能

，並自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能

 事件報警:對各監測點的通訊狀態或異常用電進行報警，便於管理人員實時掌握並分析配電運行情況

3設計方案

 根據可靠性和高效率配電管理的要求，以及實用性，安全性，實時性，穩定性
，可擴展性和易維護性的原則
，上海安科瑞電氣股份有限公司對濟南振興銀座管理公司的智能配電係統的改造提供如下設計方案

    3.1參考標準

  係統的設計滿足以下所列製造和試驗標準：

    GB/J63-90     《電力裝置的電測量儀表裝置設計規範》

    GB/T13730     《地區電網數據采集與監控係統通用技術條件》

    GBJ63-93     《電力裝置電測量儀表裝置設計規程》

    GB2887     《計算站場地技術要求》

  GB/50198-94         《監控係統工程技術規範》

  GB50254/59-96     《電氣裝置安裝工程施工及驗收規範》

    IEC-61131-3         《圖形可編程標準》

3.2組網結構圖拓撲圖

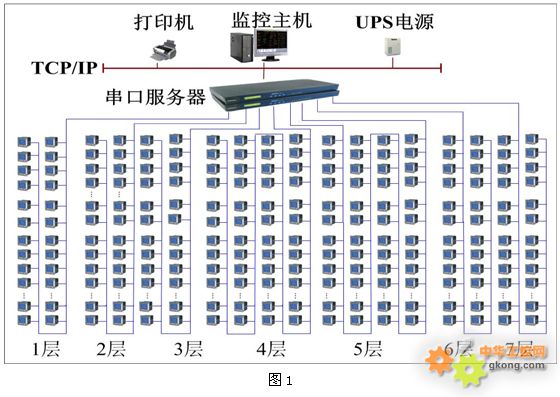

為滿足樓層和配電室統一監控的要求，現場所有儀表通過屏蔽雙絞線連接至串口服務器，進而實現對現場數據的采集
，存儲，處理，實時顯示以及曆史查詢，拓撲結構如圖1：

 3.3儀表，通訊線纜，交換機及串口服務器選型

  對濟南振興銀座提出的需求和我們確定的組網方案，現場設備層采購安科瑞公司網絡電力儀表，網絡通訊層使用MOXA的NPORT5630-16串口服務器
，現場總線鋪設屏蔽雙絞線，以滿足係統組網的要求。

4 係統功能

上位機軟件采用Acrel – 2000電力監控軟件
，通過軟件進行設備配置、數據庫變量配置、界麵設計等，完成了在上位機軟件監控及電力監控的功能。

4.1. 一次圖顯示：以一次圖形式直觀動態顯示電壓、電流
、功率、功率因數及頻率等監測信息。如圖2：

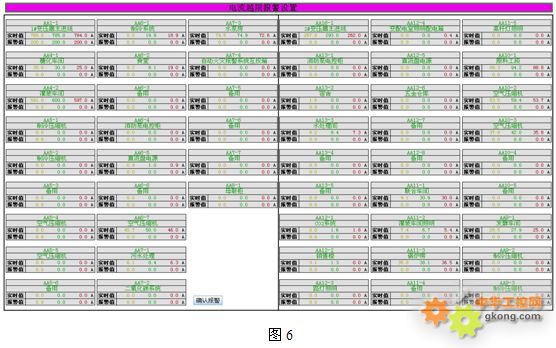

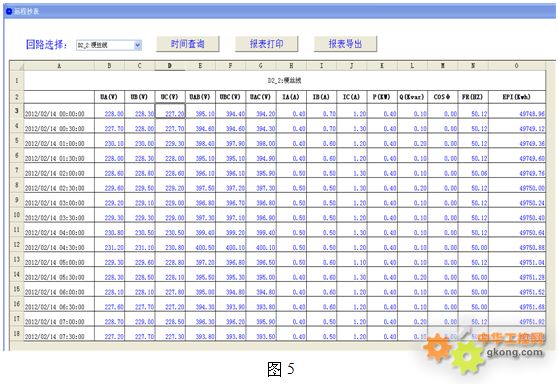

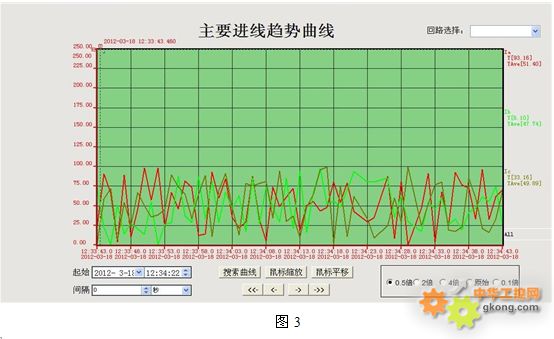

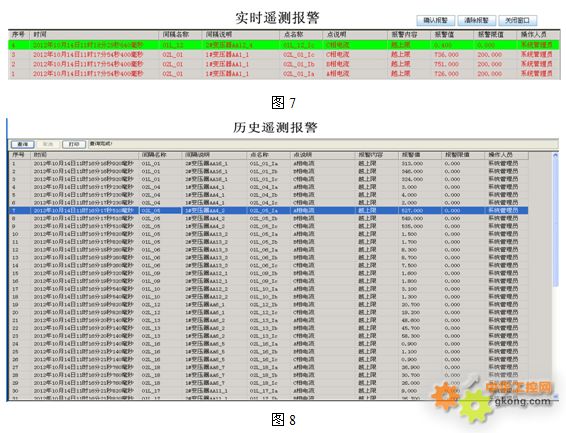

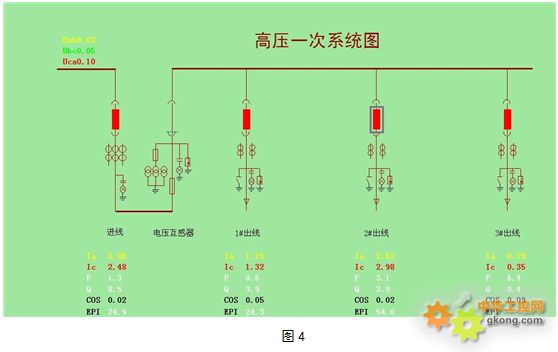

4.2. 趨勢曲線：實現了用戶所要求的通過對各配電回路的電壓、電流或功率繪製趨勢曲線，分析該回路配電運行工況，如圖3： 4.3 遠程遙控操作分合閘，各高壓回路可以在後台遠程控製回路的分合閘 ，避免了人工直接操作設備的危險性  ，如圖4： 4.4報表功能：通過報表功能可以查詢任意時刻回路的全常規電參量數據、回路的用電量，如圖5： 4.5 電流越限報警設置：電力監控係統定義了電流越限報警設置界麵，用戶根據各個回路現場線纜的橫截麵（粗細）決定設定電流預警值 ，避免電流過大造成用電事故發生。如下圖6所示： 4.6 報警提示和查詢界麵：電力監控係統實時和曆史報警界麵，實時報警會彈出報警窗口提示 ，曆史報警通過查詢得出，如下圖7 、8所示： 5 給客戶帶來效果：實施前和實施後 實時性：人工抄錄，1天2次，各回路時間不統一，可對性差；計算機實時采集，50mS一次，可比性強 存儲管理：紙質記錄，查詢時翻箱倒櫃，年久易失，數據日期管理複雜；計算機存儲 ，數據可存儲10年以上，查詢速度快，隻需鼠標一點，迅速準確。 高壓遙控：10KV手動分合閘；10ＫＶ遠程後台控製，增加了操作的安全性 6結束語 在(zai)電(dian)力(li)監(jian)控(kong)係(xi)統(tong)中(zhong)配(pei)置(zhi)網(wang)絡(luo)電(dian)力(li)儀(yi)表(biao)，具(ju)有(you)實(shi)施(shi)簡(jian)明(ming)，投(tou)資(zi)少(shao)等(deng)顯(xian)著(zhu)優(you)點(dian)  ，可(ke)以(yi)方(fang)便(bian)和(he)實(shi)時(shi)地(di)監(jian)控(kong)配(pei)電(dian)係(xi)統(tong)的(de)運(yun)行(xing)狀(zhuang)態(tai)，對(dui)現(xian)場(chang)的(de)用(yong)電(dian)設(she)備(bei)進(jin)行(xing)統(tong)一(yi)管(guan)理(li) ，免(mian)去(qu)工(gong)作(zuo)人(ren)員(yuan)到(dao)現(xian)場(chang)記(ji)錄(lu)的(de)繁(fan)瑣(suo)工(gong)作(zuo)，係(xi)統(tong)對(dui)各(ge)種(zhong)用(yong)電(dian)設(she)備(bei)的(de)曆(li)史(shi)運(yun)行(xing)數(shu)據(ju)和(he)狀(zhuang)態(tai)進(jin)行(xing)管(guan)理(li)分(fen)析(xi)，便(bian)於(yu)維(wei)護(hu)人(ren)員(yuan)明(ming)確(que)設(she)備(bei)狀(zhuang)況(kuang)，製(zhi)定(ding)詳(xiang)細(xi)的(de)設(she)備(bei)維(wei)護(hu)計(ji)劃(hua)，減(jian)少(shao)工(gong)作(zuo)人(ren)員(yuan) ，提(ti)高(gao)效(xiao)率(lv)。同(tong)時(shi)，根(gen)據(ju)建(jian)立(li)的(de)電(dian)能(neng)計(ji)量(liang)體(ti)係(xi) ，可(ke)以(yi)了(le)解(jie) 、分析建築總體能耗，提出降耗計劃，采取節能降耗措施，逐步提高用電效率。
