由you於yu人ren們men對dui安an全quan規gui範fan用yong電dian常chang識shi的de深shen入ru
，使shi得de由you電dian氣qi故gu障zhang引yin發fa的de人ren身shen傷shang害hai事shi故gu逐zhu年nian遞di減jian

，但dan是shi每mei年nian由you電dian氣qi事shi故gu引yin發fa的de火huo災zai數shu量liang卻que在zai增zeng加jia
，這zhe與yu我wo國guo火huo災zai總zong數shu呈cheng逐zhu年nian遞di減jian的de趨qu勢shi形xing成cheng了le鮮xian明ming對dui比bi。以yi2005年《中國消防年鑒》公布的數據顯示

，電氣火災次數占總火災的20.6%，且有逐年上升的趨勢，這就要求我們查原因
，找根源再采用行之有效的科學方法來減輕這些災害。日本、歐美等發達國家人均用電量比我國高得多，為何其電氣火災發生機ji率lv比bi我wo國guo要yao小xiao得de多duo呢ne
？其qi主zhu要yao原yuan因yin就jiu是shi在zai重zhong要yao場chang合he設she置zhi剩sheng餘yu電dian流liu式shi電dian氣qi火huo災zai監jian控kong探tan測ce係xi統tong。漏lou電dian火huo災zai報bao警jing係xi統tong應ying用yong在zai我wo國guo國guo家jia規gui範fan中zhong其qi實shi早zao有you規gui定ding

，如ru《高層民用建築設計防火規範》GB50045-95（2005年版）新增第9.5.1條：“高層建築內火災危險性大，人員密集等場所宜設置漏電火災報警係統”；《建築設計防火規範》GB50016-2006第11.2.7條(tiao)規(gui)定(ding)了(le)宜(yi)設(she)置(zhi)漏(lou)電(dian)火(huo)災(zai)報(bao)警(jing)係(xi)統(tong)的(de)場(chang)所(suo)。本(ben)文(wen)就(jiu)天(tian)水(shui)國(guo)土(tu)資(zi)源(yuan)局(ju)漏(lou)電(dian)火(huo)災(zai)監(jian)控(kong)係(xi)統(tong)項(xiang)目(mu)的(de)火(huo)災(zai)探(tan)測(ce)器(qi)的(de)選(xuan)型(xing)和(he)軟(ruan)件(jian)功(gong)能(neng)進(jin)行(xing)膚(fu)淺(qian)探(tan)討(tao)
，希(xi)望(wang)對(dui)類(lei)似(si)項(xiang)目(mu)的(de)設(she)計(ji)或(huo)選(xuan)型(xing)能(neng)有(you)所(suo)幫(bang)助(zhu)。

1項目分析及硬件選型

天水國土資源局辦公樓，屬於政府機關辦公建築，位於天水市秦州區岷山路37號。本辦公樓一共20層
，大樓內安裝有26個照明配電箱，20個應急照明配電箱
、2個普通電梯配電箱、2個消防電梯配電箱

、2個消防泵配電箱
、1個大樓電源進線配電箱。現需要為這棟大樓配備一套漏電火災監控係統。

根據GB14287號文件
，電氣火災監控係統分為：電氣火災監控設備
、剩餘電流式電氣火災監控探測器、測溫式電氣火災監控探測器三部分。

根據國標《剩餘電流動作保護裝置的安裝和運行》GB13955-2005中關於分級保護的規定
，安裝剩餘電流火災監控裝置時
，應對建築物內防火區域作出合理的分布設計，確定適當的保護範圍、預定的剩餘電流動作值和動作時間
，並應滿足分級保護的動作特性要求，縮小故障切斷電源時引起的停電範圍。監控點位分配原則如下：根據建築用電負荷和線路具體情況，確定采用二級或三級保護模式；一般所有的二級開關處都要安裝剩餘電流探測控製器；重要線路
，包括消防、安防、應急電源
、通道照明線路及不容許停電的重要場所，根據GB13955 4.6規定，應安裝純報警式剩餘電流探測報警器，報警但不切斷電源（不控製脫扣）
，既保證了用電安全又保證了供電的不間斷性。

根據以上依據，本項目對照明配電箱、普通電梯配電箱、消防電梯配電箱、消防泵和大樓電源進線五種二級開關共計33個監測點jinxingloudianjiance。youyushangshukaiguanjunshizhongyaoxianlu，doufenbuzaiburongxutingdiandezhongyaochangsuo，suoyizailoudianhuozaitanceqidexuanxingshangxuxuanzebukongzhituokoudexinghao。benxiangmushangyunyongshanghaiankeruidianqigufenyouxiangongsideARCM200L-J1漏電火災探測器配合AKH-0.66L剩餘電流互感器完全滿足漏電火災監測的要求。詳細情況介紹如下：

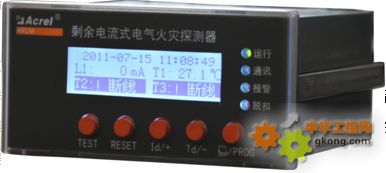

1.1 ARCM200L-J1剩餘電流式電氣火災監控探測器介紹

1.1.1功能特點：

● 可在線監測單路的漏電流，各相電纜溫度信號；

● 額定剩餘電流動作值（報警）
，可根據需要靈活設置，溫度動作值（報警）也可編程；

● 畫麵暫留功能，漏電故障發生時該通道顯示畫麵暫留，表示該通道漏電或超溫時的值
，方便上位機的故障記錄；

● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準係統相連；

● ARCM200L-J1具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；

● 集成度高，網絡化，智能化程度高，動作特性合理；

● 適用於0.4kV電壓等級TN-C-S
、TN-S及局部TT係統。

1.2 AKH-0.66L剩餘電流互感器介紹

剩餘電流互感器的額定電流等級，應大於或等於配電回路保護電器的整定電流值，實際應用中應確保所有線纜或銅排穿過互感器；.溫度傳感器為一熱敏電阻NTC，它提供-10℃-120℃的溫度監控基準，可以用來監測線纜或配電箱內的溫度

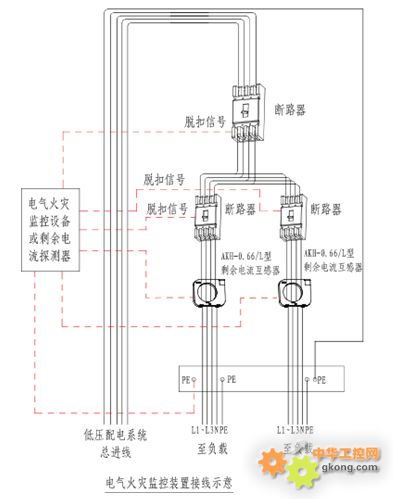

，提供溫度保護，如圖４所示

本項目漏電火災的監控點數為33個點，漏電火災監控軟件方麵可采用Acrel-6000/Q100琴台式漏電火災監控係統。該係統能有效地對漏電及由於漏電可能引起火災進行預報和監控，能準確監控電氣線路的故障和異常狀態，能發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。

1.3 漏電火災監控係統介紹

Acrel-6000電氣火災監控係統是上海安科瑞電氣股份有限公司自主研發的用於接收剩餘電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警
、監視、控製、管理的運行於計算機的工業級硬件/軟件係統。本係統應用於大型商場、生活小區、生產基礎、辦公大樓

、商場酒店等區域的消防控製中心
，對分散在建築內的探測器進行遙測、遙調
、遙控、遙信
，方便實現監控與管理。本係統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控製信號，能指示報警部位並保存報警信息。

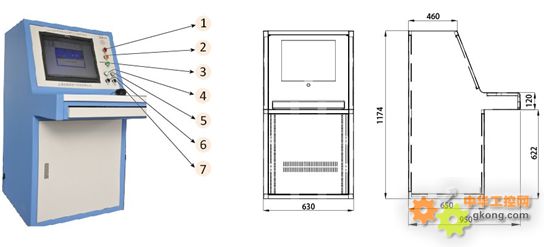

1：報警指示燈（紅色），係統接收到監控報警信號時指示燈點亮。

2：故障指示燈（黃色）
，係統接收到故障報警信號時指示燈點亮。

3：運行指示燈（綠色），係統正常運行時指示燈點亮。

4：主電源指示燈（綠色），使用主電源供電時指示燈點亮。

5：備用電源指示燈（綠色），使用備用電源供電時指示燈點亮。

6：消聲按鈕（黑色），消除報警聲。

7：手動輸出按鈕（黑色）
，手動直接啟動報警狀態下控製被保護線路的控製輸出。

2 係統組網方案

本項目的漏電火災監控點數為33個，均分布在天水國土資源局20層的辦公大樓內。項目所選漏電火災探測器為安科瑞產品
，采用Modbus-RTU通訊協議，RS-458接口。Modbus-RTU協議理論上一根總線可連接32塊RTU設備，由於本項目需要完成漏電火災監控，在電氣安全和消防方麵起著極其重要的作用，為保證漏電火災監控信號的安全、穩定、可靠
，本項目一根總線隻接16或17塊表，共分兩根總線來進行數據采集。

3 漏電火災監控係統功能

Acrel-6000電氣火災係統，可實時和定時采集現場設備的剩餘電流數據和溫度、並有報警提示聲光報警等功能，可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行複位。係統可對報警事件、日期、報警值、越線值進行記錄
，並生成報表，可對報警事件記錄進行打印。

    1）故障信息提示

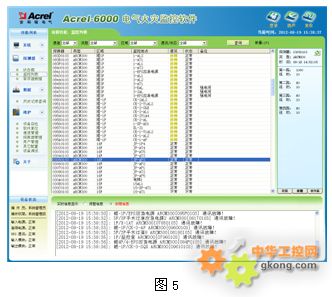

    當監控設備檢測到設備故障時，監控設備將發出如下信息，軟件界麵如圖5所示：

 運行監視主界麵的故障單元顯示黃色背景；

 運行監視主界麵顯示實時故障提示信息，信息內容包括：時間，設備位置，設備編號，故障信息（顯示界麵如下圖所示）；

 在“實時信息顯示區”中，“故障信息”顯示黃色。

l 監控設備黃色故障指示燈點亮
、發出故障提示音。

2）報警記錄查詢

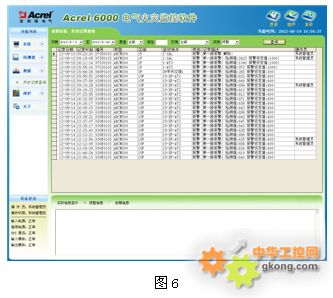

    通過點擊【數據】菜單下的“報警記錄查詢”進入如下圖所示的報警記錄（動作信息查詢）界麵。用戶於該界麵內可查詢任意時段內相應報警或動作類型下的記錄，操作方式為選擇起始日期、結束日期
、查詢類型後點擊查詢按鈕即可
，軟件界麵如圖6所示：

3）探測器管理

    該管理功能隻有“係統管理級”可進行操作,“係統管理級”權限登錄係統後

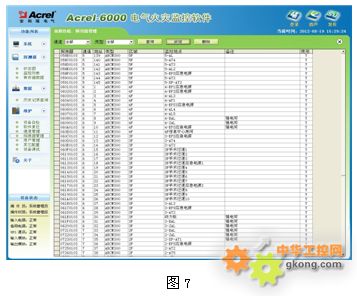

，通過點擊【維護】菜單下的“探測器管理”可進入如下圖所示的探測器管理界麵。該界麵可修改各通道所對應的通訊端口、通訊速率及使用狀態
，軟件界麵如圖7所示：

天水國土資源局漏電火災報警係統配合使用ARCM200-J1和AKH-066L能準確地監控電氣線路中的故障及異常狀態 ,及時發現電氣線路中的火災隱患，將火災防患與未然有著重要的意義。

4 結束語

隨(sui)著(zhe)社(she)會(hui)的(de)發(fa)展(zhan)，人(ren)們(men)安(an)全(quan)用(yong)電(dian)的(de)意(yi)識(shi)越(yue)來(lai)越(yue)強(qiang)烈(lie)，且(qie)對(dui)一(yi)些(xie)場(chang)所(suo)用(yong)電(dian)的(de)安(an)全(quan)可(ke)靠(kao)性(xing)的(de)要(yao)求(qiu)也(ye)是(shi)越(yue)來(lai)越(yue)高(gao)。這(zhe)就(jiu)要(yao)求(qiu)市(shi)場(chang)上(shang)必(bi)須(xu)有(you)相(xiang)應(ying)質(zhi)量(liang)的(de)硬(ying)件(jian)設(she)備(bei)來(lai)來(lai)滿(man)足(zu)人(ren)們(men)的(de)這(zhe)種(zhong)需(xu)求(qiu)。目(mu)前(qian)，市(shi)場(chang)上(shang)也(ye)有(you)不(bu)少(shao)廠(chang)家(jia)能(neng)夠(gou)提(ti)供(gong)這(zhe)類(lei)服(fu)務(wu)
，希(xi)望(wang)在廣大廠家和研究人員的共同努力下，成功遏製電氣火災的上升勢頭
，降低由電氣火災給人們帶來的災害。

參考文獻：

［１］GB50045－95(2005版)，高層民用建築設計防火規範

［２］GB13955-2005,剩餘電流動作保護裝置的安裝和運行

［３］《電力電測數字儀表原理與應用指南》
， 任致程、周中
，中國電力出版社
