1、概述
dixiashuiziyuanjiaodibiaoshuiziyuanfuza，yincidixiashuibenshenzhiheliangdebianhuayijiyinqidixiashuibianhuadehuanjingtiaojianhedixiashuideyunyiguilvbunengzhijieguancha，tongshi，dixiashuidewuranyijidixiashuichaocaiyinqidedimianchenjiangshihuanbianxingde，yidanjileidaoyidingchengdu，jiuchengweibukenidepohuai。yincizhunquekaifabaohudixiashuijiubixuyikaochangqidedixiashuijiance，jishizhangwodongtaibianhuaqingkuang。
2、係統解決方案
2.1係統概述
該係統依托中國移動公司GPRS網絡，工作人員可以在監測中心遠程查看地下水的水位數據。監測中心的監測管理軟件能夠實現數據的遠程采集、遠程監測，監測的所有數據進入數據庫，可以生成各種報表和曲線。
2.2係統組成
地下水位動態監測係統由四部分組成：監測中心、通信網絡、水位監測終端、水位計。

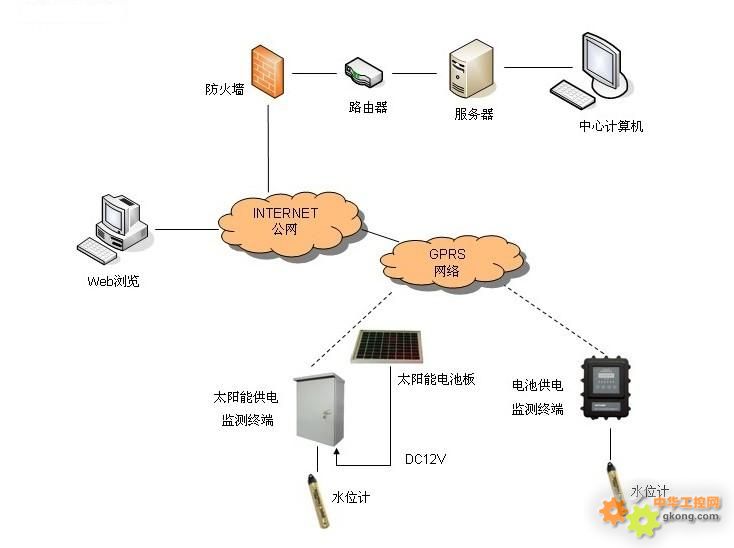

2.3係統拓撲圖
2.4監測中心
2.4.1中心軟件係統概述
該軟件是地下水監測係統專用軟件，采用B/S結(jie)構(gou)，由(you)係(xi)統(tong)管(guan)理(li)員(yuan)負(fu)責(ze)管(guan)理(li)，領(ling)導(dao)者(zhe)或(huo)其(qi)它(ta)工(gong)作(zuo)人(ren)員(yuan)經(jing)授(shou)權(quan)後(hou)可(ke)在(zai)自(zi)己(ji)的(de)計(ji)算(suan)機(ji)上(shang)通(tong)過(guo)局(ju)域(yu)網(wang)訪(fang)問(wen)服(fu)務(wu)器(qi)，可(ke)進(jin)行(xing)權(quan)利(li)範(fan)圍(wei)內(nei)的(de)操(cao)作(zuo)。如(ru)果(guo)需(xu)要(yao)，該(gai)軟(ruan)件(jian)可(ke)以(yi)在(zai)INTERNET公網上發布，被授權者在任何地方的計算機上都可以通過INTERNET公網訪問和操作該係統。
該軟件采用模塊化結構，主要包括兩大模塊：一個是人機界麵、另(ling)一(yi)個(ge)是(shi)通(tong)訊(xun)前(qian)置(zhi)機(ji)。每(mei)個(ge)模(mo)塊(kuai)又(you)由(you)若(ruo)幹(gan)小(xiao)模(mo)塊(kuai)組(zu)成(cheng)。通(tong)訊(xun)前(qian)置(zhi)機(ji)軟(ruan)件(jian)主(zhu)要(yao)負(fu)責(ze)監(jian)控(kong)中(zhong)心(xin)與(yu)現(xian)場(chang)設(she)備(bei)的(de)通(tong)信(xin)，它(ta)具(ju)有(you)強(qiang)大(da)的(de)兼(jian)容(rong)性(xing)，可(ke)支(zhi)持(chi)任(ren)何(he)廠(chang)家(jia)生(sheng)產(chan)的(de)GPRS、CDMA、MODEM、RS485等通信產品，支持多種通信方式共存一個係統。人機界麵包括基礎數據管理、遠程操作、人工錄入、數據查詢、數據報表、數據分析、地圖管理等多項內容，可根據不同客戶的不同需求設計組合成個性化的監控與管理係統軟件。
2.4.2監測中心配置
硬件：
中心具備寬帶網絡（類型：光纖、網線、ADSL等），並綁定固定IP。
一台專用計算機，放在機房，作為固定IP服務器，將服務器操作係統、數據庫軟件和係統監測軟件安裝在該台計算機上，用於存貯數據，需保證其24小時在線。
軟件：
操作係統軟件：推薦Windows 2003 Server with sp2
數據庫軟件：推薦Microsoft SQL Server 2000 SP4，作為係統後台數據庫的軟件平台。
地下水監測係統軟件：完成遠程數據的接收、顯示、存儲和統計分析等功能。
2.4.3、地下水監測管理係統軟件功能介紹

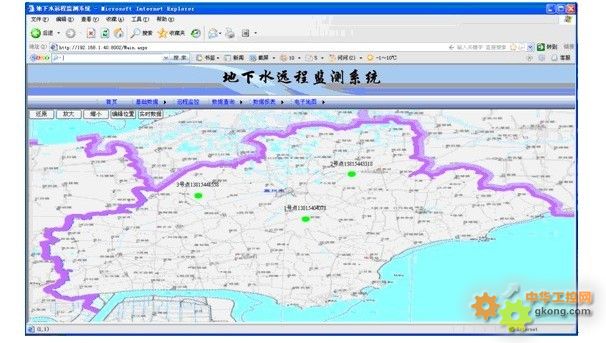

◆軟件主界麵
開kai機ji界jie麵mian顯xian示shi地di圖tu，地di圖tu上shang每mei個ge地di下xia水shui監jian測ce點dian的de位wei置zhi以yi圓yuan點dian顯xian示shi，紅hong色se代dai表biao故gu障zhang，綠lv色se代dai表biao正zheng常chang，鼠shu標biao放fang置zhi圓yuan點dian位wei置zhi時shi，顯xian示shi該gai測ce點dian的de水shui位wei數shu據ju。
◆基礎數據
基(ji)礎(chu)信(xin)息(xi)為(wei)用(yong)戶(hu)填(tian)寫(xie)的(de)監(jian)測(ce)點(dian)的(de)信(xin)息(xi)，包(bao)括(kuo)城(cheng)市(shi)信(xin)息(xi)，區(qu)縣(xian)信(xin)息(xi)，單(dan)位(wei)信(xin)息(xi)和(he)每(mei)一(yi)個(ge)監(jian)測(ce)點(dian)的(de)信(xin)息(xi)，可(ke)在(zai)測(ce)點(dian)信(xin)息(xi)裏(li)麵(mian)上(shang)傳(chuan)圖(tu)像(xiang)，作(zuo)為(wei)對(dui)該(gai)監(jian)測(ce)點(dian)周(zhou)圍(wei)環(huan)境(jing)的(de)備(bei)份(fen)。
◆遠程監控
點擊“遠程操作”按鈕，可進入到監測點的詳細界麵查看該測點的詳細數據。

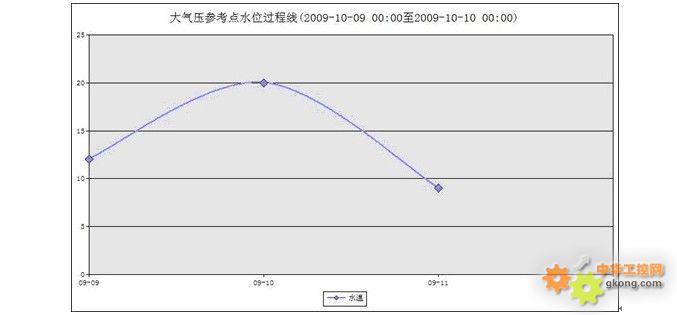

◆數據報表
用戶可以根據實際情況生成日報表、月報表、年報表以及任意時間段的水位曲線。
2.5通訊網絡
中國移動的GPRS網絡信號覆蓋範圍廣、數據傳輸速率高、通信質量可靠、誤碼率低、運行穩定、數據傳輸實時性、安全性和可靠性高、安裝調試簡單方便，按信息流量計費，用戶使用成本比較低。
本係統通信網絡采用中國移動公司GPRS網絡和Internet公網。要求監控中心具備寬帶（類型：光纖、網線、ADSL等），並具有一個Internet網絡上的固定IP。
監測點測控終端內部配置GPRS無線數據傳輸模塊，模塊內安裝一張開通GPRS功能的SIM卡。測控終端通過其內部的GPRS無線數據傳輸模塊與監控中心服務器組成一個通信網絡，實現係統的遠程數據傳輸。
網絡運行費用：
監測中心：需支付寬帶使用費用，具體費用標準請在當地相關部門谘詢。
監測點現場：每個監測點的SIM卡的通訊費用（數據通信費,以河北為例，具體收費標準請谘詢當地移動公司）。
子站：5元/月（30M）
子站每月總通信費：5*現場監測點數量
2.6現場監測點水位監測終端
根據地下水監測現場環境多樣的特點，水位監測終端設計了三種供電方式，分別為：市電供電（現場有AC220V電源）、taiyangnenggongdianhelidianchizugongdian。qizhongshidiangongdianhetaiyangnenggongdianfangshinenggoumanzushujushangbaobijiaopinfandeyaoqiu，shujushangbaoyaoqiubupinfanshikeshiyonglidianchizugongdianfangshi。

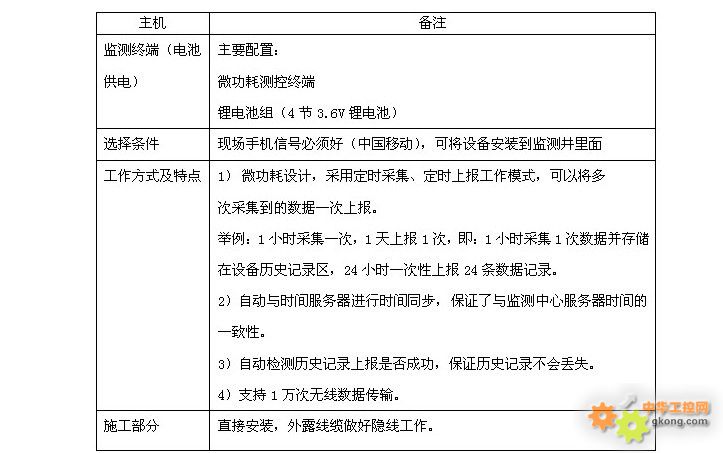

2.6.1鋰電池組供電方案

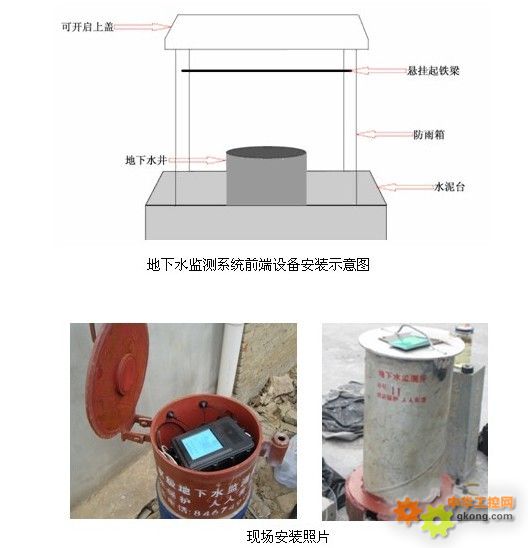

適用於沒有站房的監測井，內置1組鋰電池組作為工作電源，特別適合於沒有外部電源供電的現場環境，微功耗設計，鋰電池組可以正常工作2-5年。
※注：電池有效壽命為5年，實際使用壽命大於1萬次無線通訊.

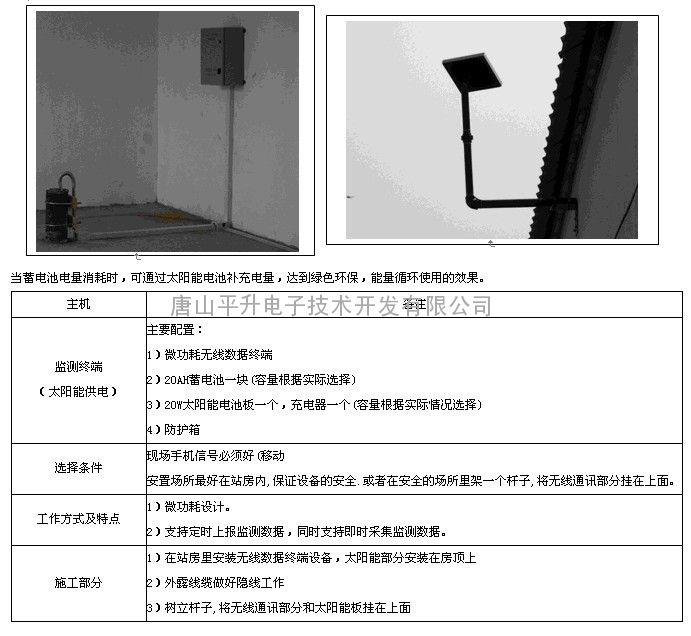

2.6.2太陽能電源供電方案
使用太陽能供電適用於有站房的監測井，太陽能電源分為三部分，太陽能電池板、太陽能充電控製器、鉛酸蓄電池。根據現場用電設備（包含微功耗測控終端與現場采集設備）的功率來選擇光電池板的大小與蓄電池的容量。
下麵為計算方法。
太陽能板配製計算方法：
電池板配置功率（W）=設備功耗（W）×每天工作時間（小時）×1.2(安全係數)÷[5小時(每天有效工作時間) ×0.6(充電效率)]
蓄電池配置計算方法:
蓄電池配置容量（Ah）=設備功耗（W）×每天工作時間（小時）×陰雨天(天數)÷[設備供電電壓(V) ×0.6(供電效率)]
|
