---適用範圍---
gaixitongshiyongyuchengshigongshuixitongzhongjiayabengzhandeyuanchengjiankongjiguanli。jiayabengzhanguanlirenyuankeyizaigongshuigongsidebengzhanjiankongzhongxinyuanchengjiancezhanneiqingshuichishuiweihuojinzhanyali、加壓泵組工作狀態、出站流量、出站壓力等；支持水泵啟動設備手動控製、自動控製、遠程控製加壓泵組的啟停；光纖通信時，可以圖像監視站內全景及重要工位，實現泵站無人值守。
---係統組成---
該係統主要由調度中心、泵站監控中心、通信平台、泵站遠程測控終端、計量測量及攝像設備組成。

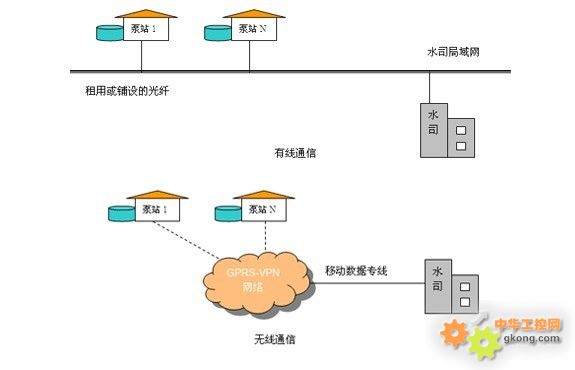

---通信平台---
通信平台常用兩種，一是有線通信：每個加壓泵站與水司之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平台可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平台不能傳輸連續圖像。
---泵站遠程監控終端的功能特點---
◆ 采集進站管道壓力或清水池水位、出站壓力、出站流量。
◆ 采集每台加壓泵啟停狀態、工作電流、工作電壓、電能等電參數。
◆ 采集配電室各路開關狀態、電能等。
◆ 光纖通信時，圖像監視泵站全景、電氣室、泵房等重要工位。
◆ 支持加壓泵啟動櫃手動控製、自動控製、遠程控製加壓水泵的啟停，控製模式可切換。
◆ 依據供水壓力和水泵運行時間，智能選擇水泵投入運行。
◆ 電流過大、缺相、水位過低過高、控製櫃保護、配電室故障、閑人進入等情況發生時，立即上報信息。
◆ 支持光纖通信、局域網通信、GPRS、短消息等無線通信方式。
◆ 存儲、顯示、查詢泵站監控數據及工作參數。
◆ 支持多路圖像監控。（有線通信方式）
◆ 支持就地、遠程維護測控設備。

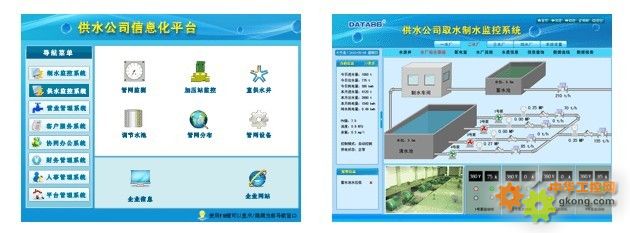

---泵站監控中心主要功能---
◆ 遠程監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。
◆ 遠程監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。
◆ 遠程切換水泵的控製模式，遠程控製加壓泵組水泵的啟停。
◆ 光纖通信時，支持視頻在線監視泵站全景、電氣控製室等重要工位，視頻可回放。
◆ 現場出現電流電壓超限、水位超限、設備保護等狀況時，監控中心可聲光報警。
◆ 支持各種監測信息、控製信息、報警信息、操作信息的存儲和查詢。
◆ 生成各種數據報表及數據曲線。
|
