一、客戶需求
環保局和汙水處理廠在進行汙水排放管理的時候常常遇到以下問題：一是環保管理人員少，巡檢周期比較長，不能隨時掌握各企業汙水排放的情況；二是排汙費拖欠嚴重，排汙單位不積極交納費用。
為了解決上述問題，環保局和汙水處理廠需要建立起一套“企業排汙流量監控，COD等水質監測係統”。係統建成後，環保局和汙水處理廠可以實現兩個目標，第一：在監控中心實時監測所轄各單位的汙水排放情況，必要時可遠程關閉排汙閥門；第二：改變傳統的收費模式，排汙單位需要持IC卡到環保局交費，做到先交費後排汙。
係統建設目標：
◆ 實時監測各企業排汙口汙水COD含量和汙水排放量。
◆ 實時監測電動閥門的開、關狀態。
◆ 遠程控製電動閥門的開啟和關閉。
◆ IC卡預付費充值管理，做到先交費後排汙，欠費自動停止排汙。
◆ 可設定汙水COD上限值，COD監測數據越限時係統可自動停閥，停止排汙。
◆ 遠程監測現場監控設備的安防狀態。
◆ 利用多樣的圖形展示手段，進行實時、曆史數據的展示，達到直觀、清晰的效果。
◆ 對采集鏈路、通訊網絡進行診斷，使工作人員可隨時了解係統通訊及數據傳輸狀態。
◆ 具備實時數據、曆史數據、報警數據的查詢功能；現場設備在網絡中斷、網速過慢時將數據緩存，待恢複後實現斷點續傳，確保數據完整性。
二、解決方案
1、係統組成
汙水排放遠程監控係統由監控中心、通信網絡、監控設備、計控設備四部分組成。
監測中心：由計算機、IC卡讀寫器、GPRS數據傳輸模塊、汙水排放遠程監控係統軟件組成。
通信網絡：移動公司GPRS-VPN專網；非接觸式IC卡。

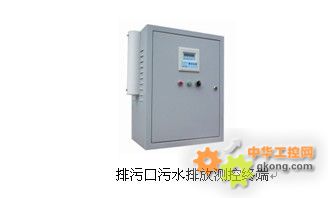

監控設備：汙水排放測控終端。
計控設備：電磁流量計、COD在線分析儀、電動閥。

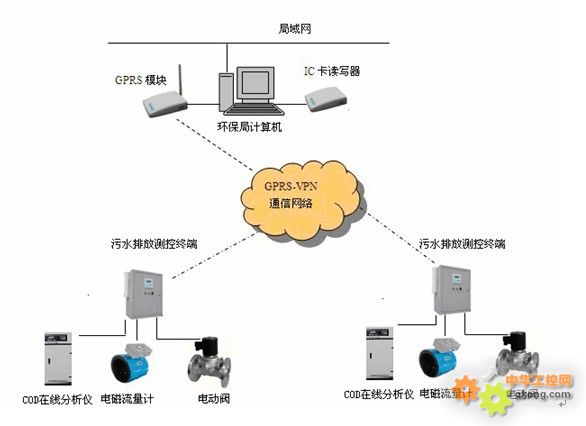

2、汙水排放遠程監控係統拓撲圖
3、監測中心配置
3.1、監測中心設備主要由計算機、IC卡讀寫器、GPRS數據傳輸模塊組成。GPRS數據傳輸模塊和IC卡讀寫器與計算機之間使用串口線連接，計算機上安裝操作係統軟件、數據庫軟件、汙水排放遠程監控係統軟件。
3.2、汙水排放遠程監控係統軟件主要由開戶業務、IC卡收費業務、報修管理、查詢統計、信息告警、遠程測控、權限管理等功能模塊組成。
4、通信網絡
移動公司提供GPRS網絡平台，建立一個VPN專網，為各測控終端內使用的SIM數據卡綁定一個固定的IP地址，設置統一的接入點名稱，監測數據隻在VPN專網內部傳輸，係統的保密性、可靠性高。
平升公司生產的GPRS數據傳輸模塊可以登陸中國移動公司的GPRS-VPN專網，在網絡上傳輸數據。監測中心和每個測控終端中安裝一個GPRS數據傳輸模塊，安裝VPN專網SIM卡後即可以實現一個或多個監控中心與各排汙監測點的數據通信。
IC卡是排汙費用的載體，是特殊的通信介質，本係統支持下列IC卡：
① FM11RF08非接觸式IC卡；標準：ISO/IEC14443.2的TYPE-A協議；容量：1K×8BIT（ 廠商：上海複旦微電子股份有限公司）。
② S50非接觸式IC卡；標準：ISO/IEC14443.2的TYPE-A協議；容量：1K×8BIT（ 廠商：飛利浦公司）。
③ 其它公司生產的兼容卡；符合ISO/IEC14443.2的TYPE-A協議標準的非接觸式IC卡。
5、監控設備
5.1、汙水排放測控終端主要功能
◆ 采集COD在線分析儀和汙水流量計輸出的RS232/RS485串口信號或4~20mA摸擬量信號。
◆ 采集電動閥門的開到位、關到位狀態。
◆ 就地顯示汙水COD含量和瞬時、累計汙水排放量等實時監測數據。
◆ 遠程控製電動閥門的開啟和關閉。上位機監控軟件發出開、關命令，測控終端完成控製操作。
◆ 支持IC卡充值管理功能，通過IC卡可對測控終端內控製器進行充值管理。監測點費用消耗完畢後，測控終端自動關閉電動閥門，停止排汙。
◆ 支持設定汙水COD上限值，COD監測數據越上限時測控終端自動停閥，停止排汙
◆ 支持GPRS遠程充值功能。
◆ 測控終端箱門被打開狀況發生時，立即上報告警信息。
◆ 支持就地、遠程設備維護。
◆ 支持擴展酸度、堿度、濁度、PH等監測功能。
◆ 根據監測環境，可選擇室內型或室外型測控終端箱。
◆ 預留蓄電池接口，接入蓄電池後可實現斷電報警功能。

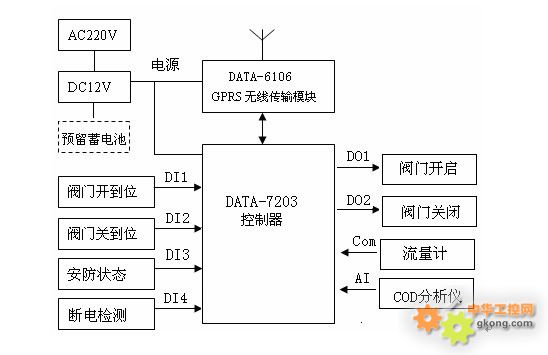

5.2、汙水排放測控終端原理示意圖
6、汙水排放遠程監控係統軟件功能
管理功能：具備用戶管理、排汙管理、收費管理、巡檢管理、報修管理等功能。
收費功能：支持IC卡預收費、GPRS遠程充值；支持排汙費階梯價格設定。
數據顯示和遠程控製功能：通過監控軟件實時顯示各監測點的實時監測數據，並可通過監控軟件發送控製命令，遠程控製電動閥門的開啟和關閉。
告警功能：接收現場設備報警信號並在監控軟件中采用聲音、圖像、文字等多種方式提示報警信息。
查詢、統計功能：監控管理係統軟件可以查詢曆史監測數據，軟件具備曆史數據統計、分析功能。
擴展功能：監控管理係統軟件具備良好的擴展功能，支持OPC接口，可實現與其他係統的互聯互通。

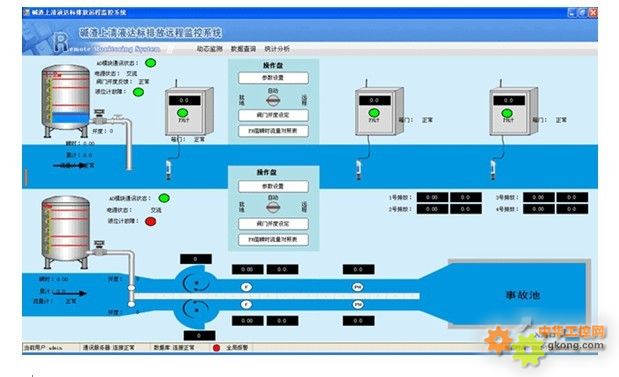

7、軟件界麵展示
|
