一、概述:
本係統為能耗係統。係統實時采集電表的電流，功率，尖、峰、平、穀、總量電度等參數，采集流量計的瞬時流量、累計流量等參數。並可以查詢電流過高、電流過低、瞬時流量過高、瞬時流量過低等報警記錄。係統以動態圖示顯示現場數據，同時提供了報表、曲線等方式查詢分析曆史記錄.
紫金橋軟件以其開放的係統架構、高效的數據處理、靈(ling)活(huo)的(de)界(jie)麵(mian)設(she)計(ji)和(he)高(gao)度(du)的(de)可(ke)靠(kao)性(xing)，在(zai)工(gong)廠(chang)電(dian)力(li)監(jian)控(kong)係(xi)統(tong)中(zhong)得(de)到(dao)廣(guang)泛(fan)的(de)應(ying)用(yong)。紫(zi)金(jin)橋(qiao)軟(ruan)件(jian)公(gong)司(si)先(xian)後(hou)國(guo)內(nei)多(duo)家(jia)企(qi)業(ye)單(dan)位(wei)和(he)科(ke)研(yan)院(yuan)所(suo)建(jian)立(li)了(le)深(shen)入(ru)合(he)作(zuo)關(guan)係(xi)，軟(ruan)件(jian)產(chan)品(pin)應(ying)用(yong)在(zai)各(ge)種(zhong)類(lei)型(xing)工(gong)廠(chang)，贏(ying)得(de)了(le)用(yong)戶(hu)的(de)好(hao)評(ping).
二、功能描述
1 實時顯示電表的電流，功率，尖、峰、平、穀、總量電度等，流量計的瞬時流量、累計流量等.
2 係統可以存儲電表的電流，功率，尖、峰、平、穀、總量電度等，流量計的瞬時流量、累計流量等數據.
3 係統可以查詢電表的尖、峰、平、穀、總量電度，流量計的累計流量等的曆史報表。並且可以打印導出等操作.
4 係統可以查詢電流、流量等的曆史曲線.
5 係統可以統計每天的用電量、累計流量.
6 係統可以查詢某天或者某幾天的用電量，並可以打印導出.
7 係統可以分多個用戶，分別查看自己的電表以及流量計實時數據、曆史數據、報警信息等.
8 係統可以報警記錄查詢和事件記錄.
9 係統web發布出來，局域網內可以通過IE瀏覽器訪問.
10用戶管理，管理員可以添加刪除修改用戶.
三、實現情況及界麵截圖

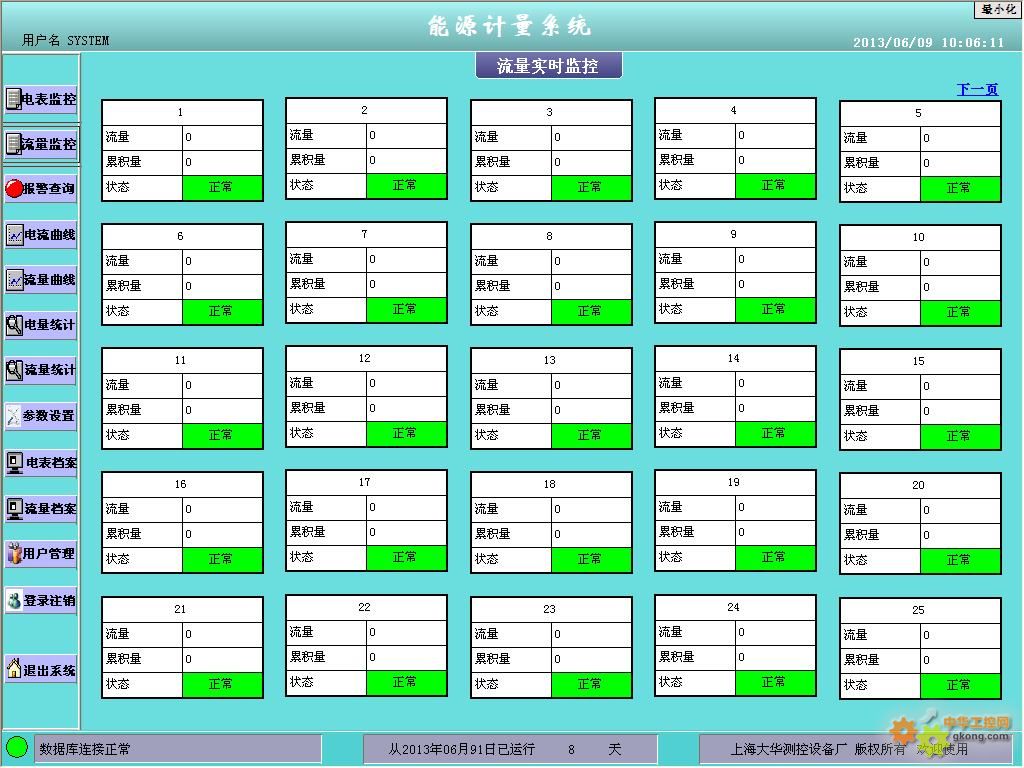

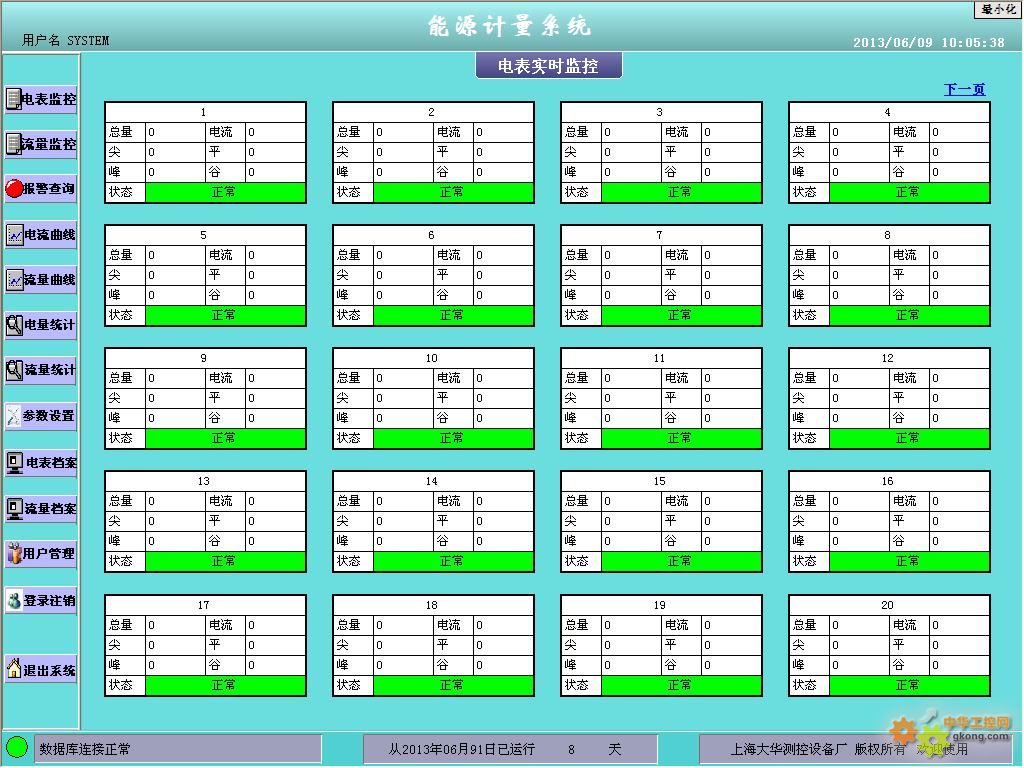

1、主監控界麵如下所示:
以報表的形式當主界麵，簡單清楚的可以看到每個電表或者流量計的信息。如果想更詳細的看報表內部，可以點擊該報表不同的用戶登錄，會顯示不同電表或者流量計信息.

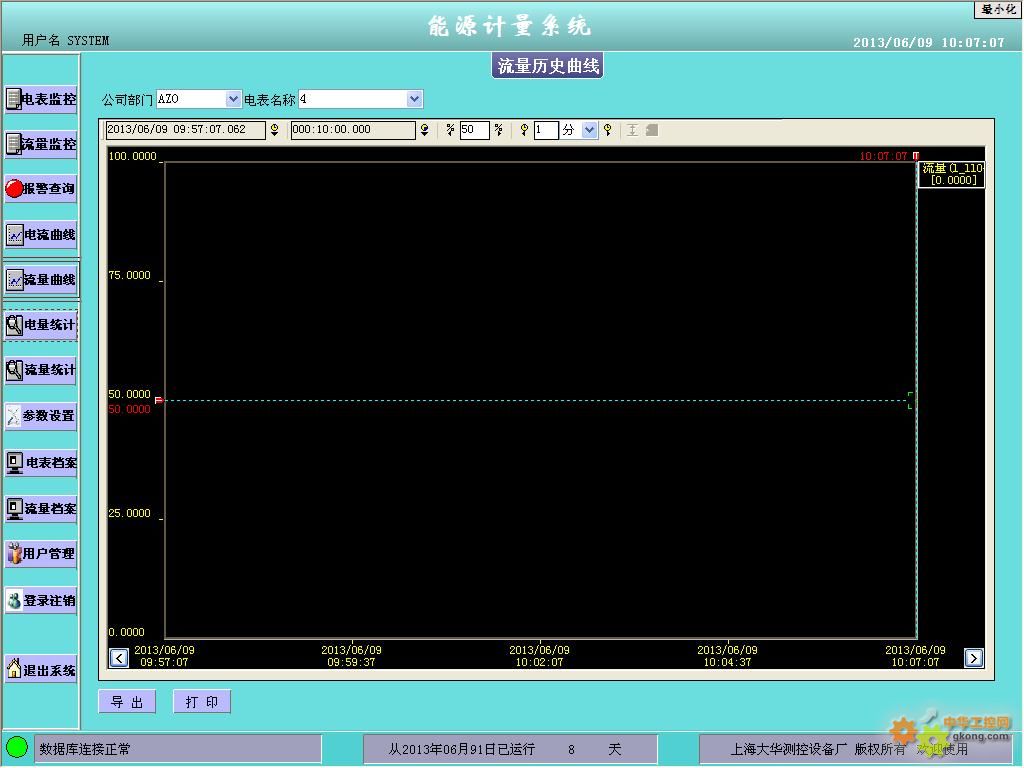

2、曆史曲線界麵如下:
按照時間段和時間間隔，進行查詢。查詢結果可以進行打印、導出等操作,不同的用戶登錄隻能查詢自己的電表或者流量計曲線信息.

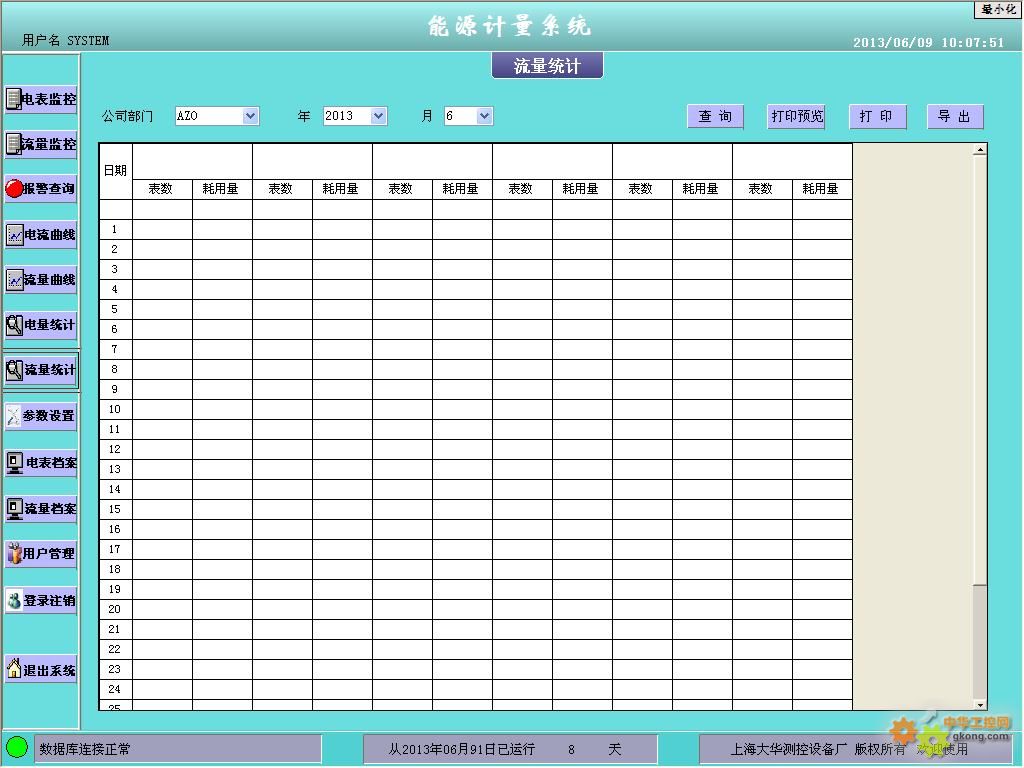

3、統計報表界麵如下:
電量統計，可以按部門查詢電表的尖峰平穀總量的電度和每天的用電量。報表支持打印預覽、打印、導出等.
流量統計，可以按部門查詢流量計的累計流量和每天的用消耗量。報表支持打印預覽、打印、導出等.
不同的用戶隻能查看自己部門的電表或者流量計的統計信息.

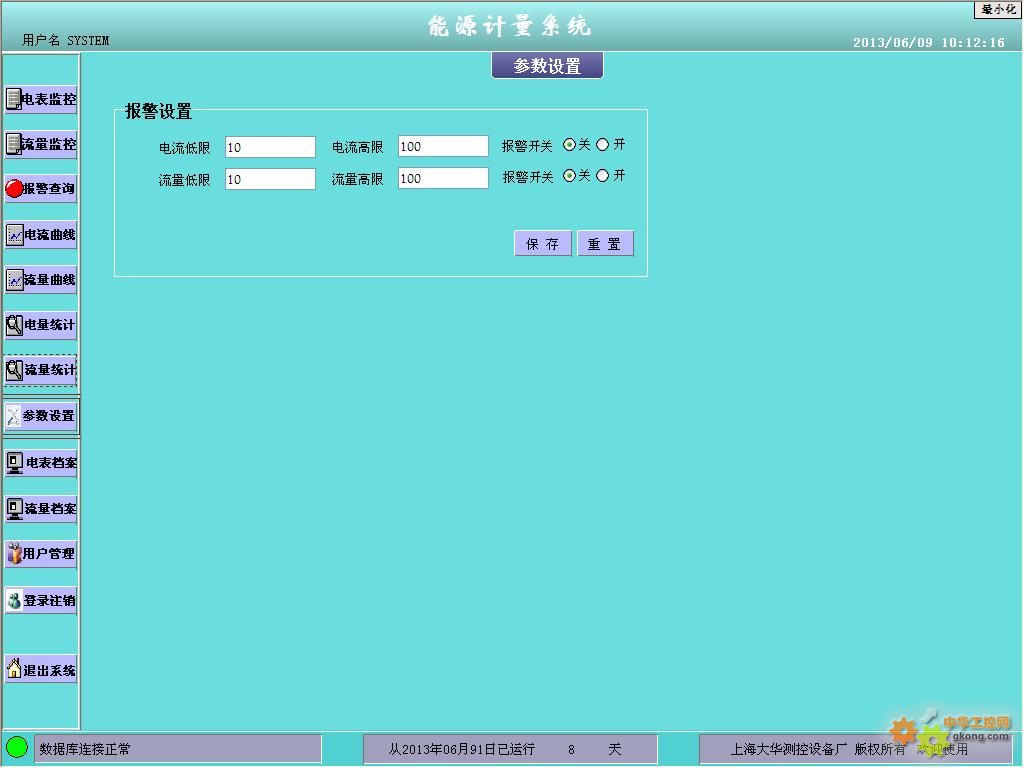

4、參數設置界麵如下:
可以修改電流、瞬時流量的高低限報警參數。管理員權限才可以進入.

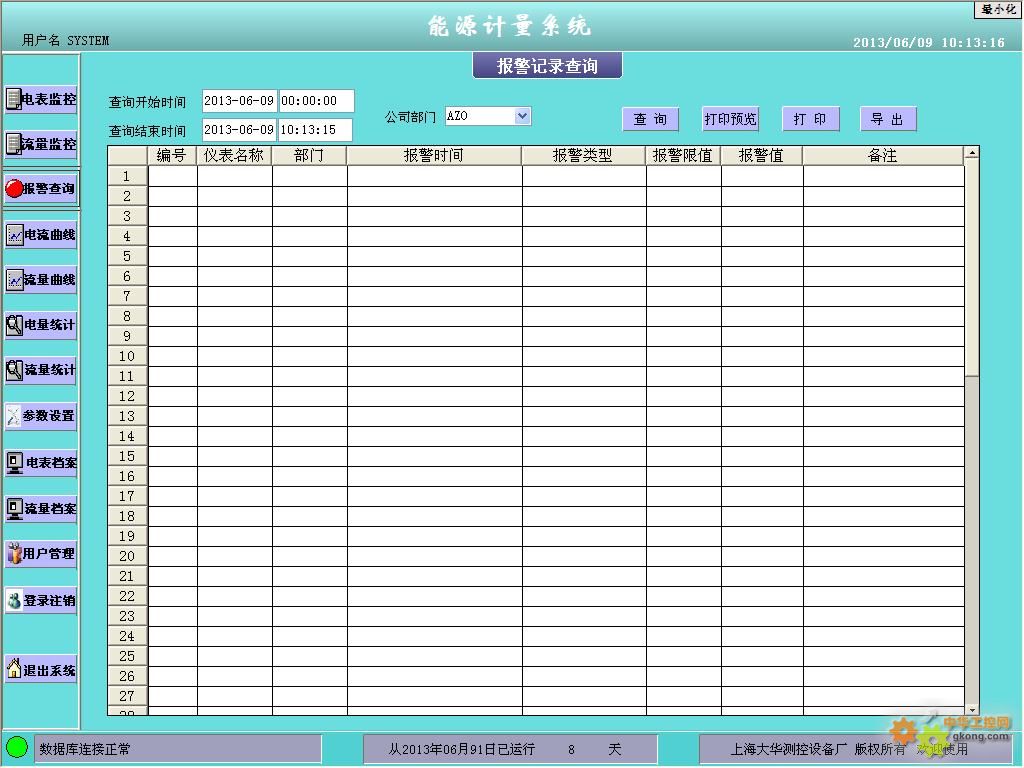

5 報警查詢:
四、總結
通過本係統，不僅可以進行遠程了解各個電表和流量計的實時狀態，可以查詢曆史數據，而且可以查詢用每日的用電量、流量消耗量。通過對比，可以知道哪些部門能源消耗量大，讓其以後最大限度的減少能源消耗.
|
