一 、概述：
    地di下xia水shui一yi般ban通tong過guo水shui源yuan井jing提ti取qu並bing輸shu送song到dao水shui廠chang。水shui源yuan井jing遠yuan程cheng測ce控kong係xi統tong是shi城cheng市shi供gong水shui遠yuan程cheng監jian控kong與yu調tiao度du管guan理li係xi統tong中zhong的de子zi係xi統tong。調tiao度du中zhong心xin工gong作zuo人ren員yuan可ke以yi遠yuan程cheng監jian控kong水shui源yuan井jing設she備bei工gong作zuo情qing況kuang，水shui源yuan井jing管guan理li人ren員yuan可ke以yi遠yuan程cheng控kong製zhi水shui源yuan井jing設she備bei。
二、係統組成：
係統主要包括：調度中心服務器
、水廠值班室計算機
、水源井監控係統軟件、通信網絡、水源井遠程測控終端
、水泵啟動櫃、壓力變送器、流量計等。
三
、組網通信方式：

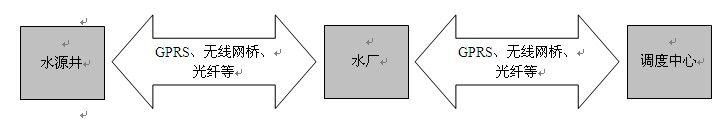

方式一：水源井直接與主管水廠通信，每個水廠再與調度中心進行通信。

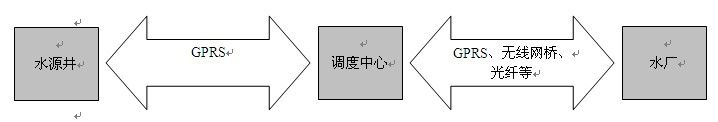

方式二、所有水源井直接與調度中心通信，水廠通過訪問調度中心與下屬水源井進行通信。

四
、主要功能
◆ 監測井房供電電流、供電電壓、電能。
◆ 監測水泵工作電流、工作電壓、檢修狀態、啟停狀態、保護狀態等。
◆ 監測電動閥門的開度、開到位關到位狀態。
◆ 監測出水壓力、出水流量、水井水位
、濁度等信息。
◆ 自動控製水泵閥門；遠程控製水泵閥門。
◆ 人員進入井房
，自動報警，自動拍照上傳照片；也可遠程控製拍照。
◆ 電流、電壓
、水位
、壓力
、濁度等超過設定數值時報警；停電報警。
◆ 測控終端和監控中心服務器均可存儲曆史數據。
◆ 自動生成生產報表、曲線。
◆ 支持多種通信方式，采用光纖或無線網橋通信時支持視頻監控。

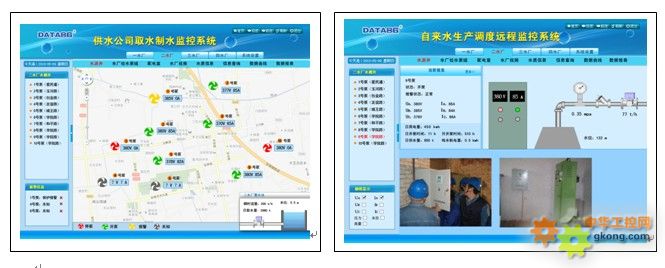

五、值班操作員界麵

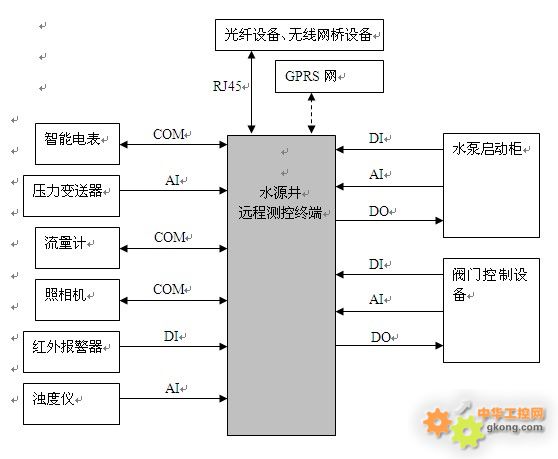

六
、井房設備及連接示意圖
