一、概述：
進入21世紀以來，當前國際石油和石油化工已經跨入職能化生產和協同集成時代，總的發展趨勢是依托數字化、網絡化實現生產過程以及戰略決策進行模擬和調控。當前石油及石化工業信息技術應用的主要特點是數字化、網絡化、模型化、智能化，這種集成一體化應用成為支撐石油化工生產、經營和管理的重要手段.
大慶石化生產調度係統是以生產調度指揮中心大屏幕為中心的應用集成係統，實現了視頻監控、網絡信號、PC（VGA、DVI）等信號接入，實現大屏幕窗口自由分割，任意漫遊功能。作為大慶石化公司調度指揮中樞，各個應用係統提供數據（如MES提供生產實時數據，計劃係統提供計劃數據），實現各信息應用係統在大屏幕的應用和展示功能，確保了生產指揮決策者動態掌握生產、經營等綜合信息（最新原油價格及趨勢、各種重要化工產品價格運行趨勢、重要領導指示、公司本年度的經營目標、現在的完成情況、原料進廠情況、產品產量、產品出廠、庫存情況、裝置運行情況、裝置運行動態、裝置檢修進度和裝置負荷情況等）.
二、係統建設
1.硬件布局
benxitongxianshipingmucaiyongsanxingtigongdepinjiepinghetuxingchuliqi，bingtongguohaikangweishideshipinfuwuqijiangchangneideshipinjiankongxinhaojinxingjicheng。tongyizaishengchanzhihuitiaoduzhongxindedapingmushangjinxingxianshi。xianchangyingjianbujuruxia：
2.服務器架構
此係統進行單向數據傳輸，采用前台界麵與後台數據庫分離的結構，且數據服務器采用冗餘機製，確保數據的穩定性.

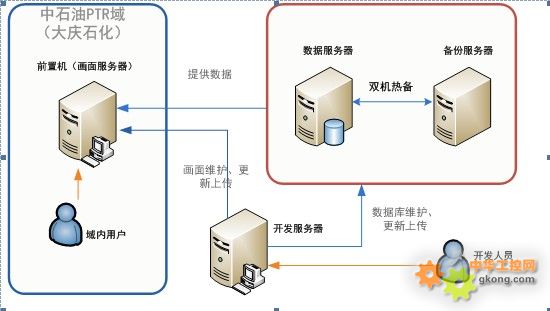

紫金橋服務器係統架構如下：
l 由於係統采用雙機熱備的冗餘措施，開發服務器對數據服務器進行更新操作時，能夠保證數據的穩定和無斷點.
l 畫麵服務器集成了中石油的域用戶登錄功能，使用人員不需單獨配備登錄帳號和密碼，隻需記住一個域帳號即可登錄所有廠內係統.

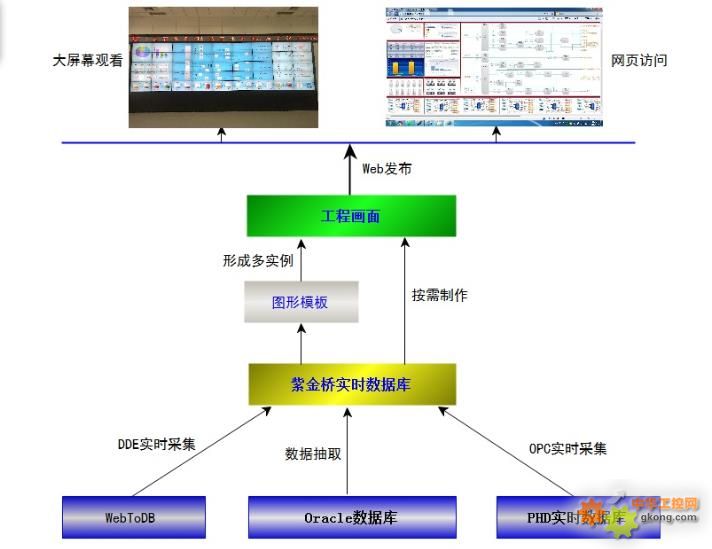

3.軟件功能
關鍵功能詳解：
l WebToDB：采用VBA編程，將某些無法直接提供數據庫進行訪問的係統的數據，通過模擬登錄、行列比對等操作，將數據抓取至實時數據庫中，保證了本集成係統的數據的完整.
l ETL數據抽取：針對給定的SQL語yu句ju，在zai和he實shi時shi數shu據ju庫ku中zhong的de點dian建jian立li好hao對dui應ying關guan係xi後hou，自zi動dong周zhou期qi執zhi行xing，將jiang關guan係xi型xing數shu據ju庫ku中zhong的de數shu據ju抽chou取qu至zhi紫zi金jin橋qiao實shi時shi數shu據ju庫ku用yong戶hu指zhi定ding的de曆li史shi上shang，將jiang關guan係xi庫ku中zhong的de二er維wei表biao結jie構gou轉zhuan換huan成cheng以yi時shi間jian序xu列lie方fang式shi進jin行xing存cun儲chu，並bing支zhi持chi存cun儲chu過guo程cheng抽chou取qu.
l 圖形模板：通過提供相應的變量和腳本,以可視化的方式自定義製作圖形界麵,來實現具體的某一需求或功能的圖形組織的模塊.圖形模板提供了用戶自定義的模板替換變量、模板內部變量、初始化執行腳本、周期執行腳本、結束執行腳本以及圖形模板的消息機製.保證了同一功能模塊的批量構建，避免了重複開發.
三、效果展示
四、小結
係統投用後,運行效果良好,不但具備標準、完整的調度指揮係統功能，而且滿足了大慶石化本地化、客戶化的功能需求，已經成為生產調度指揮人員日常工作中的主要信息監控、決策和指揮平台的重要組成部分.
|
