針(zhen)對(dui)航(hang)空(kong)航(hang)天(tian)的(de)特(te)殊(shu)環(huan)境(jing)和(he)高(gao)可(ke)靠(kao)性(xing)的(de)要(yao)求(qiu)
，為(wei)生(sheng)產(chan)出(chu)高(gao)品(pin)質(zhi)和(he)高(gao)性(xing)能(neng)的(de)產(chan)品(pin)，應(ying)在(zai)真(zhen)空(kong)條(tiao)件(jian)下(xia)進(jin)行(xing)釺(qian)焊(han)和(he)熱(re)處(chu)理(li)，真(zhen)空(kong)車(che)間(jian)中(zhong)主(zhu)要(yao)包(bao)括(kuo)真(zhen)空(kong)釺(qian)焊(han)、真空淬火和真空退火。最為核心的設備是真空爐，控製的關鍵是真空度和溫度參數。

         duiyutouchanyishijiniandezhenkongchejian，shebeimingxianlaohua，zhenkongduhewendukongzhideyouguanxingnengzhibiaoyibunengmanzuxuyao，chuantongdeshoudongkongzhixitongyanzhongdizhiyuelezhenkongqianhanhezhenkongrechulidepinzhihegongzuoxiaolv，weicizaiwajueyiyoushebeiqianlidejichushang，yinruzidongkongzhixitongshizaibixing。

         由於PLC具有可靠性高和抗幹擾能力強等特點
，適用於複雜的順序控製場合

，結合真空釺焊工作流程和用戶的實際需要，在本係統中，以PLC作為真空爐電氣控製係統的核心，實現基本的控製目標。為進一步實現真空釺焊
、真空淬火和真空退火的有效監控，充分發揮集中管理和分散控製等先進技術的應用，在真空車間中引入真空爐監控係統。

         采用ORMON CP1E係列PLC，支持多路開關量輸入輸出。

         通過PLC程序控製爐門的直線開關和旋轉開關，實現對抽真空、加熱
、爐門開關

、台車進出等係統的控製。

         利用梯形圖編程實現PLC控製和上位機控製兩種方案，上位機能夠通過觸發PLC中的信號控製真空爐的各種閥門狀態。PLC負責完成互鎖控製

，保障安全運行。

         daodianwenkongyibiaozidaiwendukongzhigongneng，keyiyuzhiduotiaowendukongzhiquxian，binggenjuqingkuangxuanzejutidequxianhao。wenkongyibiaogenjuwenkongquxianshedingcanshu
，jinxingbutongshiduandePID調節，發出控製信號，通過調整電爐絲的功率，實現對爐溫的自動控製。另外，程序運行

、停止、跳步、保持等，都可以通過對應的參數調節控製。

         采用紫金橋監控組態軟件
，完成真空爐上位機係統的監控功能。紫金橋軟件采用C++開發
，各種通訊接口成熟完善
，數據處理功能強大，通訊速度快
，可靠性高
；軟件簡單易用，功能模塊化，易於開發和維護。

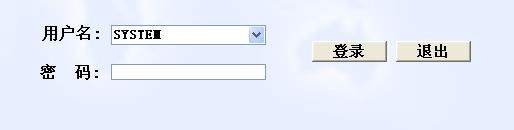

         係統采用權限認證的管理方式，不同級別的用戶，登錄後操作權限會不同。能夠有效的保證係統的正常運行和操作規範，避免“誤操作”和“未知用戶”帶來的運行風險。

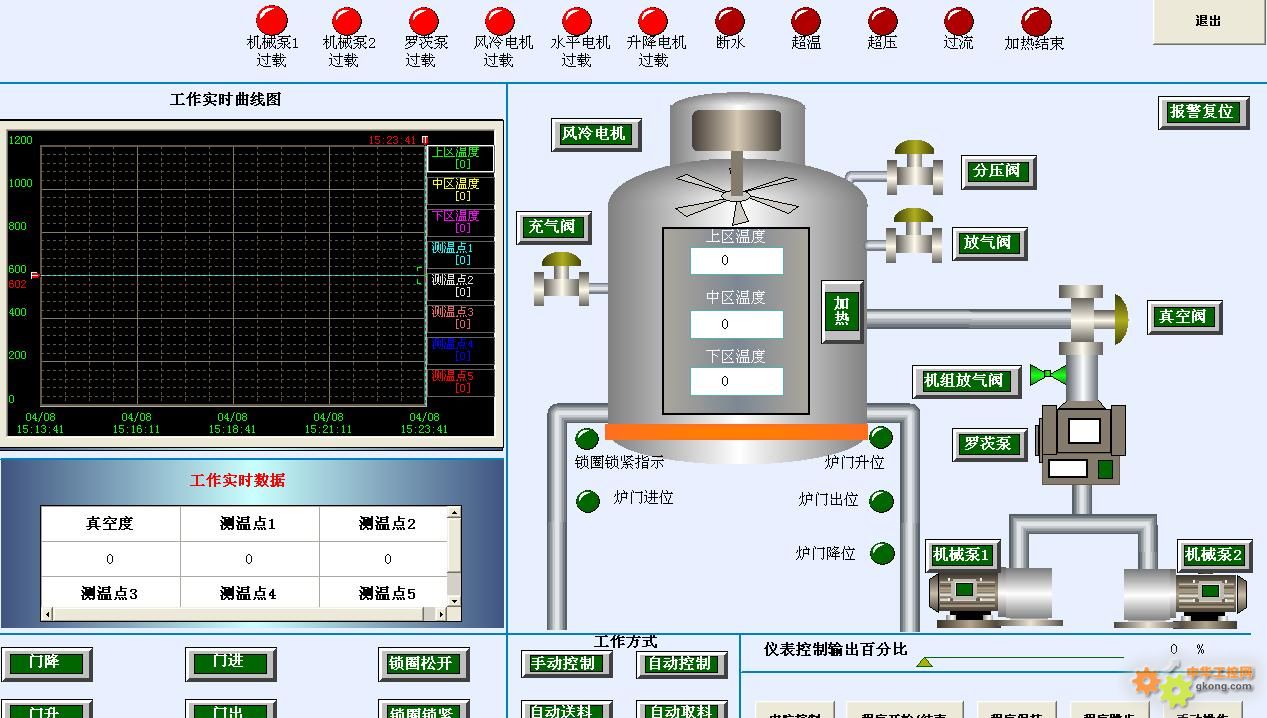

真空爐的重要操作和控製均在此界麵完成。

輸出控製：具備權限的用戶，可以通過按鈕來控製真空爐的各種狀態，控製抽真空
、加熱
、爐門開關、台車進出等，控製狀態能夠及時反饋，按鈕會根據不同的狀態顯示不同的顏色。

報警顯示：重要參數出現異常報警時
，報警指示燈會點亮。

溫度和真空度顯示：包括上中下三區的溫度
、9個測點的溫度值和真空度
，以實時值和實時曲線的方式顯示。

溫控儀表操作：提供程序運行/停止，保持，跳步
，手動輸出等功能
，能夠實時顯示儀表輸出百分比，在“手動輸出”模式下，該百分比可以任意控製調節。

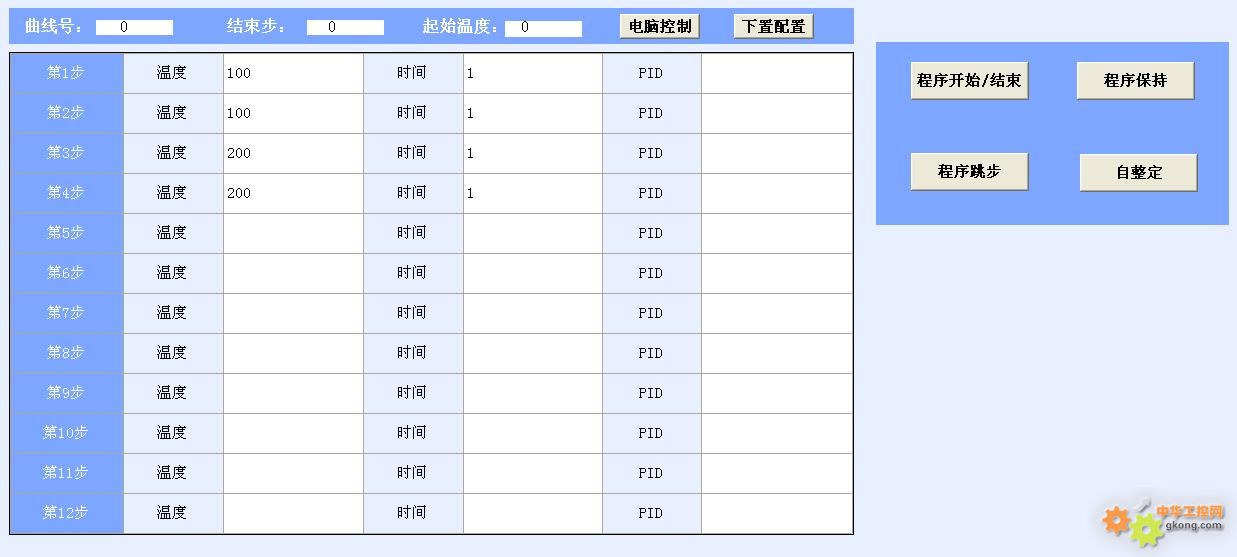

完成溫控表的各個參數配置及操作控製。

參數配置：當前調節的曲線號
、結束步、起始溫度都可以設置，每一步的溫度、時間以及PID參數都可以按照預定的方案設置。

運行控製：能夠控製程序運行/結束
、程序保持、程序跳步和自整定功能。

         提供真空度
、上中下三區的溫度

、1-9個測點溫度的實時/曆史曲線，能夠任意指定查詢的起始時間和時間範圍，方便分析某一段時間範圍內的真空爐運行情況
，曲線支持打印，以便歸檔備份。

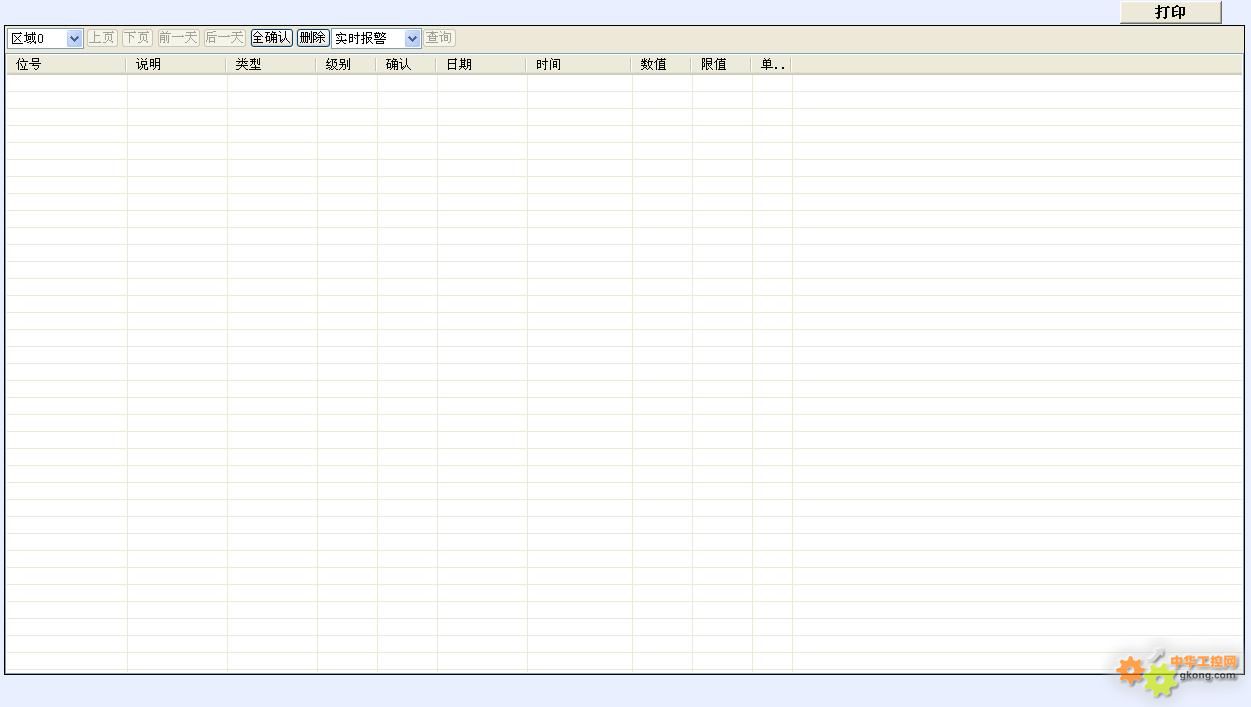

         提供關鍵參數的報警功能
，實現實時報警的即時顯示和曆史報警的回溯查詢。可以設置報警提示的優先級，提供【報警確認】功能，方便事件認定。報警信息同樣支持打印功能。

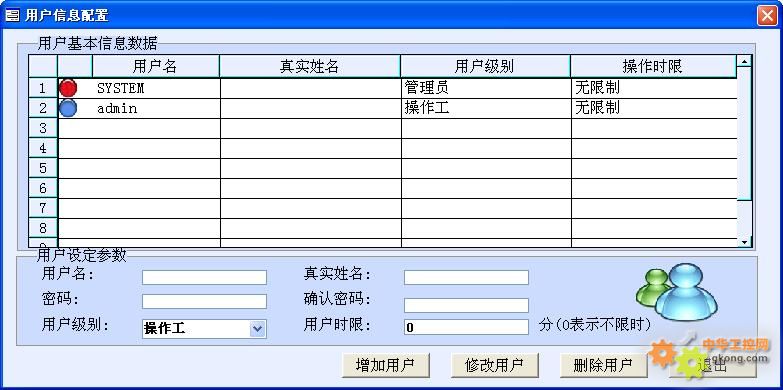

         係統提供周密的安全管理功能。隻有係統管理員才可以打開【用戶信息配置】界麵。此界麵提供如下功能：

增加用戶：新建係統登錄用戶
，能夠指定用戶名
、密碼、姓名、用戶級別和用戶時限等參數，其中用戶級別可以根據需要設置。

修改用戶：修改所選用戶的各項參數。

刪除用戶：從係統中刪除該用戶。

    在zai真zhen空kong爐lu控kong製zhi係xi統tong中zhong引yin入ru自zi動dong控kong製zhi
，不bu僅jin提ti升sheng了le真zhen空kong釺qian焊han的de焊han接jie質zhi量liang和he工gong作zuo效xiao果guo，也ye提ti高gao了le係xi統tong的de經jing濟ji效xiao率lv，實shi現xian了le係xi統tong的de節jie能neng與yu可ke持chi續xu發fa展zhan。

    經過多個真空爐實際應用的驗證,該係統性能穩定,控製準確,界麵友好,提高了真空冶煉作業的自動化程度,降低了操作者的勞動強度,可推廣應用到大型真空冶煉設備中。
