一
、引言　

    SCADA(Supervisory Control And Data Acquisition)係統SCADA係統是以計算機為基礎的生產過程控製與調度自動化係統。它可以對現場的運行設備進行監視和控製，以實現數據采集、設備控製
、測量、參數調節以及各類信號報警等各項功能。

    chengshiranqizuoweichengshizhongyaodegongyongjichusheshishixiandaiwenmingchengshidezhongyaobiaozhizhiyi，tongshi

，youshiguojianengyuanjianshedezhongyaozuchengbufen。qiliyonglingyujiweiguangfan，zhuruhuaxuegongyeyuanliao、工業燃料、商業及民用燃料、汽車燃料
、集中供熱與發電等，是主要的一次性消耗能源之一。

    城市燃氣企業的特點是：分布式、集散型、網絡化、全開放。為實現對城市燃氣生產過程的安全高效調度指揮，迫切需要一套可靠的控製係統。

    大da慶qing雖sui然ran是shi我wo國guo最zui大da的de石shi油you城cheng
，但dan是shi對dui於yu城cheng市shi燃ran氣qi的de開kai發fa和he應ying用yong卻que剛gang剛gang處chu於yu起qi步bu階jie段duan。起qi點dian的de高gao低di直zhi接jie影ying響xiang大da慶qing在zai城cheng市shi燃ran氣qi方fang麵mian應ying用yong的de水shui平ping

，也ye直zhi接jie影ying響xiang其qi未wei來lai的de發fa展zhan。所suo以yi，必bi須xu采cai用yong一yi種zhong先xian進jin的de集ji中zhong式shi數shu據ju模mo型xing平ping台tai來lai管guan理li整zheng個ge生sheng產chan操cao作zuo，並bing采cai用yong通tong用yong標biao準zhun使shi係xi統tong具ju有you企qi業ye互hu聯lian性xing，可ke與yu相xiang關guan係xi統tong提ti供gong一yi條tiao雙shuang向xiang信xin息xi高gao速su通tong路lu
，使shi管guan理li者zhe和he用yong戶hu能neng夠gou實shi時shi準zhun確que的de做zuo出chu商shang業ye決jue策ce。我wo公gong司si通tong過guo對dui國guo內nei外wai的de調tiao研yan
，決jue定ding開kai發fa一yi套tao具ju有you世shi界jie級ji先xian進jin水shui平ping的de城cheng市shi燃ran氣qi生sheng產chan調tiao度du指zhi揮hui係xi統tong。SCADA(Supervisory Control And Data Acquisition)係統
，即數據采集與監視控製係統，是以計算機為基礎的生產過程控製與遠程調度相結合的自動化係統
，已廣泛應用於電力係統、天然氣集輸
、石油化工等諸多領域。SCADA係統可實現實時采集現場數據

，對工業現場進行本地或遠程的自動控製，對工藝流程進行全麵
、實時的監視，並為生產、調度和管理提供必要的數據等多方麵功能。

二
、SCADA係統流程設計

      大慶天然氣SCADA係統數據采集包括5個CNG子站和一個調壓站。

    調壓站以RTU為核心組成的現場數據采集監控係統，通過GPRS的方式上傳給生產調度指揮中心。CNG子站通過ADSL和監控中心相連。調度中心通過人機界麵係統完成對分布在全市範圍內的CNG加氣站和調壓箱實現數據通訊、全部生產數據監控采集。每天24小時不間斷地對各監控站的監測參數進行顯示並實現報警記錄、事件記錄以及主要的生產數據進行存儲與歸檔處理、報表輸出等管理功能。

三、CNG子站的數據采集與監控中心的通信

    每個CNG子站都包括數據采集機
，該機器采用opto采集儀表數據。可以通過該軟件提供的OPC SERVER采集所需數據項。具體方法如下：

    首先進入紫金橋組態軟件的組態

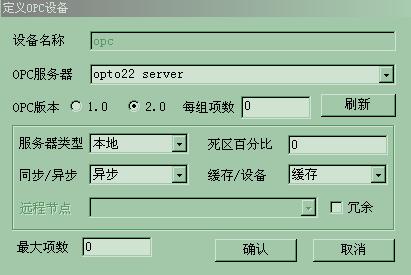

，新建一個OPC設備並在“定義OPC設備”對話框中的“OPC服務器”選擇“opto”的OPC Server。

    選擇“確認”
，一個OPC設備即建立完成。

    然後，在“點組態”窗口裏建立與該設備連接的點。雙擊表格內的空白項，會彈出“新建數據庫點對話框”，在該對話框的數據連接項中的下拉框內選擇先前建立的OPC設備。

最後，通過遠程數據源實現CNG站與監控中心的數據通信。在服務器端的紫金橋組態軟件的“公共”導航頁裏雙擊“數據源”項，在彈出的對話框裏填入遠程數據源名稱；在其後的對話框裏填入遠程數據源的IP地址。在“點組態”中定義點時選擇遠程設備，並在下拉框內選擇已經定義的數據源。

四
、調壓站的數據采集與監控中心的通信

    調壓站的數據采集設備包括流量計
、壓力變送器和模擬輸入模塊；通過流量計可以采集天然氣的壓力
、流量、溫度
；通過壓力計可以采集調壓前和調壓後的壓力；通過模擬輸入模塊可以將電流值轉化成數字信號。

    流量計的數據采集可以通過定義“設備驅動”下的相應的設備實現設備與計算機間的數據傳送。

yabiandeshujucaijikeyitongguojiangqishuchudianliuzhishuchudaomonishurumokuai，zaijiangshuchudeshuzixinhaochuangeijisuanji，tongguozijinqiaoruanjiandeshebeiqudongjianggaixinhaozhuanhuanchengshuzizhi。

    由於調壓站的位置偏僻，架設專用線路的費用較高

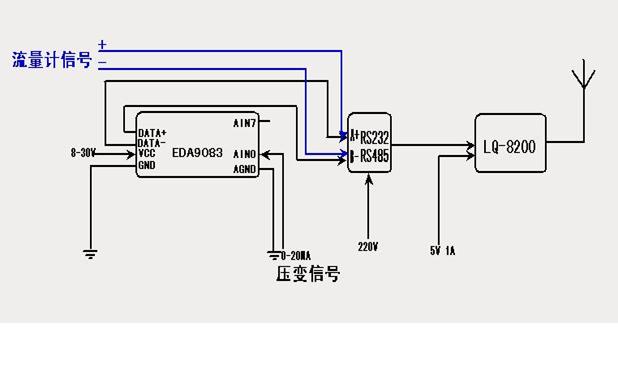

，這裏可以使用無線通訊的方式，通過無線模塊將數字信號通過GPRS網絡傳送到遠程的計算機。需要注意的是流量計和模擬輸入模塊的波特率應設置一致。下圖為簡易接線圖。

五
、組態畫麵的繪製

所有數據實現上傳後即可繪製組態畫麵，在實用、美觀的前提下實現數據的顯示和報表功能的應用。

1 登陸界麵

該界麵提供登陸
、密碼和維護功能，並可以顯示用戶的登陸狀態。

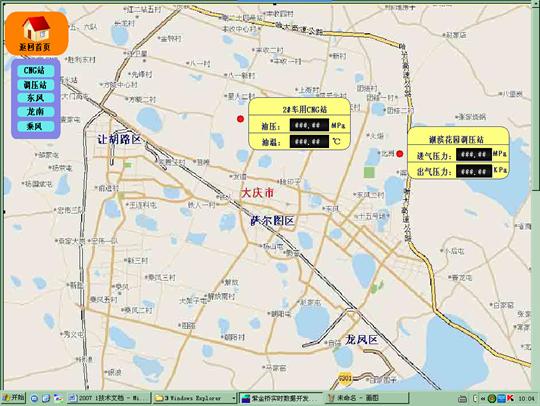

2 地理導航

通過選擇左上角的按鈕選擇相應的站點。也可以選擇地圖上的黃色區域進入各站。

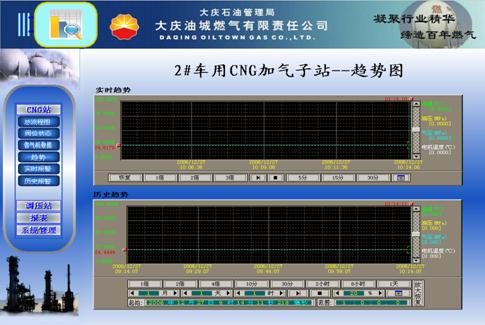

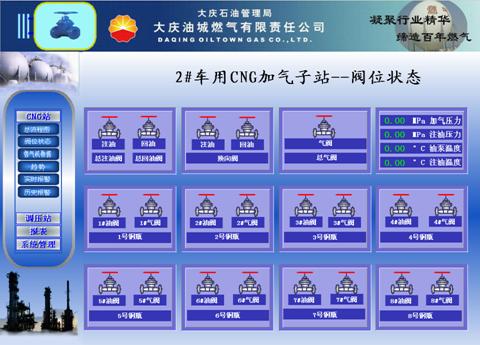

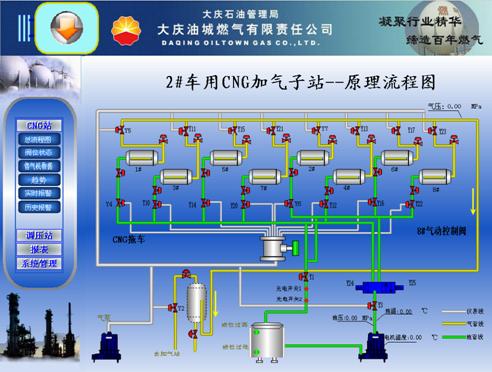

3 數據顯示

 通過各圖的數據顯示和閥的顏色，顯示遠程數據的狀態。並可以查詢一段時間的趨勢。

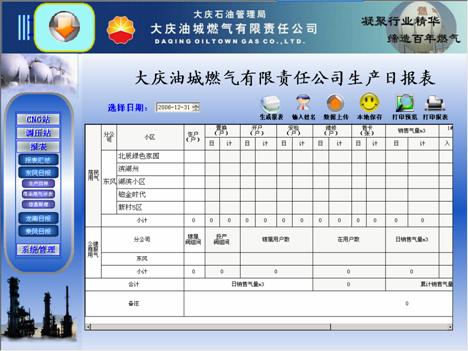

 4 報表

 紫金橋組態軟件提供了強大的報表功能
，利用這些功能可以對接受的數據進行顯示、彙總、打印和存儲。

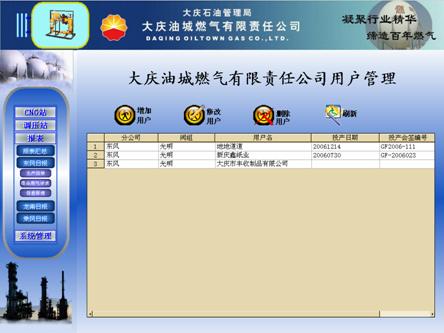

可以通過報表生成日報、上傳數據、修改用戶和打印等功能。

六、網絡發布

    對於已經完成的工程可以通過WEB發布，將所做的畫麵發布在互連網上。具體方法如下：

在“公共”-》“本機配置”將“WEB服務器”選擇上
；在“WEB配置”內填寫WEB服務器的IP地址
；選擇“文件”-》“全部發布到WEB”完成發布。至此
，可在WEB發布所屬網段
，在IE瀏覽器中輸入IP地址即可實現對發布畫麵的訪問。

七、結語
