鐵路路網建設快速推進，高鐵
、動車出行進入尋常百姓生活的大背景下
，我國政府將節能減排目標納入了國民經濟和社會發展的中長期規劃。承諾到2020年
，我國單位國內生產總值二氧化碳排放比2005年下降40%~45%。如何提高能源利用效率，實現節能減排目標，是鐵路項目設計建設的基本原則。

成都東客站是目前西南地區規模最大、功能設施最先進
、現代化程度最高的客運樞紐站。成都東站主要辦理運行遂成鐵路動車客運業務以及運行成昆鐵路、寶成鐵路特快、快速
、普快客運業務。成都東客站設計融合金沙文化以及青銅麵具元素，直屬成都鐵路局。成都東站是集鐵路客運、長途及旅遊客運
、城市軌道交通、城市公交、出租及社會停車等功能於一體的大型現代化綜合交通樞紐，站房工程主要包括高架候車層、站台層、出站層（交換大廳）及兩層地鐵
，將成為成都的重要城市功能中心。下麵介紹在確保高可靠性、高安全性的前提下，為提高本項目能源係統的運營效率和管理水平，並實現節能減排目標，所采取的能源管理技術措施和實際效果。

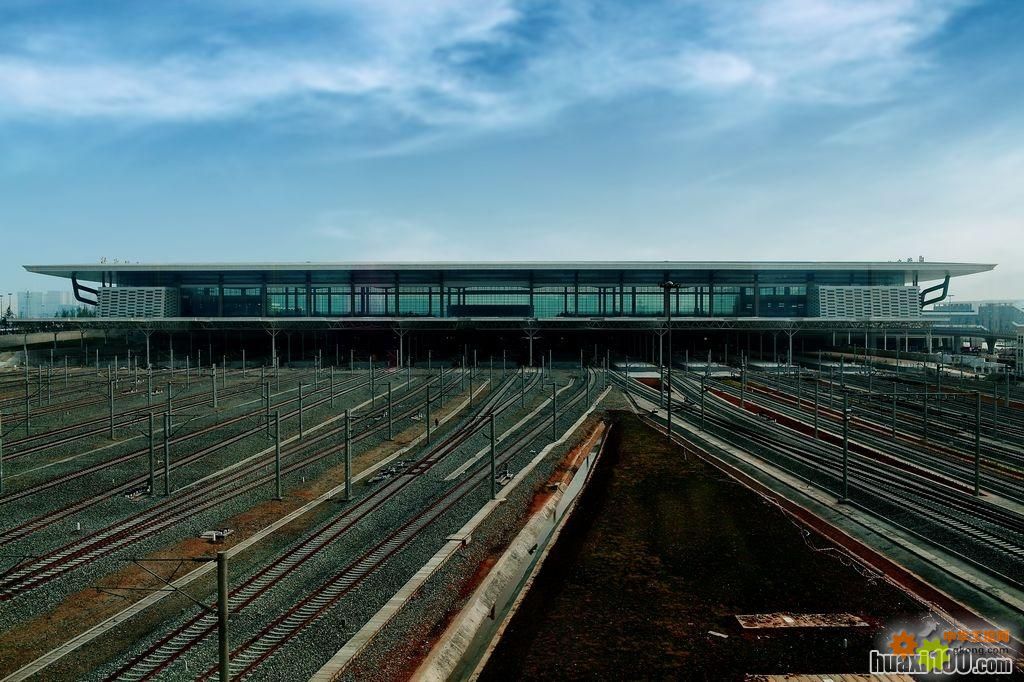

圖1 成都東客站整體外貌

1、工程概況

成都東客站位於成都成華開發區，三環路成渝立交處；該項目是成都2010年重點建設工程，是西南地區標誌性建築之一。成都東站包括東廣場、西廣場以及站房3個部分。成都東站占地麵積大約45333㎡
；站場設有14個站台、26條股道；站房麵積大約108000㎡，設有5層，自上向下：候車層（3F）、站台層（2F）
、出站層（1F）、地2層（-1F）、地7層（-2F）。

成都東客站能源管理係統監控範圍：適用於東客站上下5層(包含夾層)所有動力櫃上的智能儀表（上海安科瑞PZ80L-E4/K、ARTU-K32）。

2
、能源管理需求分析

由於成都東客站是一個大型現代化綜合交通樞紐，對係統可靠性和安全性要求高，負荷密集、供電容量大，因此對能源管理係統也提出了相應的要求：

a 極高的安全性與可靠性。綜合交通樞紐運營必將帶來大量的人群聚集，為確保安全
、對照明、通風等係統的持續可靠運行提出了極高的要求。

b 長時間持續穩定運行。綜合交通的功能要求站房設施必須能夠確保長時間持續穩定運行
，這就要求能源管理係統能夠穩定運行。

c 能源成本管控的要求。人性化設施水平和滿足舒適的使用體驗要求

，必然帶來很大的空調、照明通風能耗，需要對能耗進行分類監測和統計
，並針對實際客流變化進行合理調控，以降低整體運營成本。

d 降低整體設施運營管理強度的要求。對於成都東客站綜合交通樞紐這樣規模大、設施分布空間廣、客(ke)流(liu)密(mi)度(du)高(gao)的(de)綜(zong)合(he)交(jiao)通(tong)設(she)施(shi)
，其(qi)日(ri)常(chang)運(yun)營(ying)的(de)管(guan)理(li)強(qiang)度(du)極(ji)大(da)，僅(jin)僅(jin)靠(kao)傳(chuan)統(tong)的(de)站(zhan)場(chang)管(guan)理(li)模(mo)式(shi)根(gen)本(ben)無(wu)法(fa)滿(man)足(zu)正(zheng)常(chang)功(gong)能(neng)和(he)可(ke)靠(kao)性(xing)的(de)保(bao)障(zhang)的(de)要(yao)求(qiu)
，必(bi)須(xu)借(jie)助(zhu)現(xian)代(dai)自(zi)動(dong)化(hua)技(ji)術(shu)手(shou)段(duan)以(yi)提(ti)高(gao)管(guan)理(li)效(xiao)率(lv)。

e 適shi應ying發fa展zhan提ti高gao管guan理li水shui平ping的de要yao求qiu。中zhong國guo高gao鐵tie代dai表biao著zhe世shi界jie領ling先xian的de鐵tie路lu設she施shi水shui準zhun，要yao求qiu對dui應ying設she施shi管guan理li水shui平ping要yao有you相xiang應ying的de提ti升sheng，以yi便bian充chong分fen發fa揮hui設she施shi的de功gong能neng。

yaomanzushangshuyaoqiubixucaiyongdongtainengyuanguanlijishu，duisheshizhengtinengyuanxitongjinxingquanmianshishidejianceguanli，yitigongsheshiyunyingguanligongjuhenengyuanguanlishouduan。

綜合成都東客站鐵路樞紐站的設施規模
、建築特點，以及上述要求，要實現對其能源係統進行全麵管理的功能要求
，能源管理係統技術方案應具有下述特點：

a sheshiguimojudaduixitongrongliangdeteshuyaoqiu。chengdoudongkezhantielushuniuzhansheshiguimojuda，kongjianfenbuguang，nengyuanxitongzhongleijiaoduo，haonengshebeifenbuquyuguangqiefuza
，suoyibenxiangmunengyuanguanlixitongshejidenenghaoyunengxiaocanshujiancedianshuliangjida
，daozhixitongzongrongliangyaoqiudadachaoguoyibanxitongguimo
，duixitongshishishujukuhelishishujukudeguimoheshejiyetichuleteshuyaoqiu。

b 空(kong)間(jian)分(fen)布(bu)廣(guang)對(dui)通(tong)信(xin)網(wang)絡(luo)的(de)要(yao)求(qiu)。能(neng)耗(hao)與(yu)能(neng)效(xiao)參(can)數(shu)采(cai)集(ji)點(dian)量(liang)多(duo)且(qie)麵(mian)廣(guang)
，大(da)量(liang)數(shu)據(ju)由(you)配(pei)電(dian)鏈(lian)路(lu)末(mo)端(duan)傳(chuan)送(song)到(dao)係(xi)統(tong)後(hou)台(tai)，要(yao)求(qiu)網(wang)絡(luo)有(you)足(zu)夠(gou)的(de)通(tong)信(xin)寬(kuan)帶(dai)，保(bao)證(zheng)各(ge)分(fen)區(qu)分(fen)類(lei)能(neng)耗(hao)數(shu)據(ju)的(de)實(shi)時(shi)傳(chuan)輸(shu)和(he)存(cun)儲(chu)，實(shi)現(xian)數(shu)據(ju)同(tong)步(bu)及(ji)互(hu)操(cao)作(zuo)。因(yin)此(ci)係(xi)統(tong)通(tong)信(xin)網(wang)絡(luo)必(bi)須(xu)具(ju)有(you)很(hen)高(gao)的(de)可(ke)靠(kao)性(xing)和(he)可(ke)擴(kuo)展(zhan)性(xing)。

c 多duo能neng源yuan係xi統tong對dui係xi統tong開kai發fa性xing和he可ke擴kuo展zhan性xing的de要yao求qiu。成cheng都dou東dong客ke站zhan綜zong合he交jiao通tong樞shu紐niu的de多duo能neng源yuan係xi統tong要yao求qiu其qi能neng源yuan管guan理li係xi統tong具ju有you足zu夠gou的de開kai放fang性xing，具ju備bei與yu其qi他ta係xi統tong集ji成cheng的de兼jian容rong和he開kai放fang的de接jie口kou與yu數shu據ju庫ku，便bian於yu與yu其qi他ta係xi統tong對dui接jie，實shi現xian數shu據ju共gong享xiang。

d 能neng耗hao負fu載zai複fu雜za性xing對dui檢jian測ce設she備bei適shi應ying性xing的de要yao求qiu。高gao鐵tie樞shu紐niu內nei部bu負fu載zai設she備bei複fu雜za多duo樣yang，要yao求qiu能neng耗hao與yu能neng效xiao監jian測ce設she備bei足zu夠gou的de魯lu棒bang性xing和he可ke靠kao性xing，能neng適shi應ying惡e劣lie環huan境jing要yao求qiu，要yao求qiu在zai電dian壓ya、電流波形嚴重畸變的情況下也能夠快速準確采集數據。

3 解決方案

3.1 概述

綜合上述需求分析
，結合成都東客站鐵路樞紐站的建築特點，本項目選用Acrel-5000全時動態能源管理技術進行項目設計。整體架構采用分層分布式結構，由中央監控室主站係統
、主幹通信網絡與測控層數據網絡以及底層能耗與能效監測設備等部分組成。

3.2 係統架構

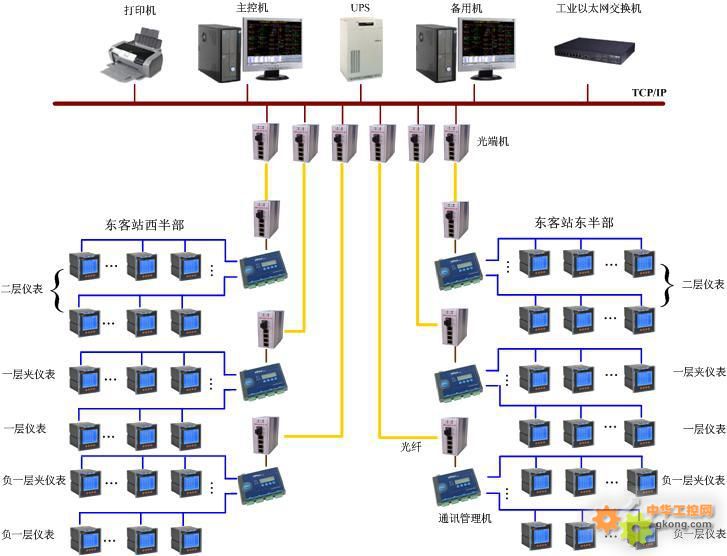

係統拓撲圖如圖2所示

，自上而下包括係統層、數據網絡層和測控層。

圖2 係統拓撲圖

如圖所示：現場中的IO設備的通訊線纜采用RVSP 2*1.5屏蔽雙絞線連接現場智能裝置的RS485通訊接口
，每根總線連接儀表的最大數量為32台。在現場6間(jian)弱(ruo)電(dian)機(ji)房(fang)內(nei)設(she)有(you)通(tong)訊(xun)采(cai)集(ji)箱(xiang)，動(dong)力(li)櫃(gui)和(he)牆(qiang)櫃(gui)內(nei)的(de)智(zhi)能(neng)裝(zhuang)置(zhi)連(lian)接(jie)至(zhi)附(fu)近(jin)的(de)通(tong)訊(xun)采(cai)集(ji)箱(xiang)內(nei)

，然(ran)後(hou)通(tong)過(guo)光(guang)纖(xian)上(shang)傳(chuan)至(zhi)中(zhong)控(kong)室(shi)內(nei)
，在(zai)後(hou)台(tai)監(jian)控(kong)主(zhu)機(ji)對(dui)上(shang)傳(chuan)的(de)數(shu)據(ju)進(jin)行(xing)集(ji)中(zhong)采(cai)集(ji)處(chu)理(li)。

3.2.1 能源管理係統主站

    設備列表如表格1所示：

表1 能源管理係統主站設備清單

在成都東客站中央監控室，設置係統服務器（主/備雙機係統），係統控製計算機采用windowsXP操作係統，應用軟件采用Acrel-5000係統專用組態軟件，實現正常的監測數據和遠程配電設備狀態的集中呈現
、事故過程記錄與分析、開關操作、數據存儲、數據的統計分析處理、多係統間的數據共享、事故報警等功能；配置激光打印機一台，可打印軟件產生的各種圖形
、畫麵、報表、事故報告、負荷曲線等；配置UPS不間斷電源設備一台，可應對電網供電中斷的緊急情況，避免係統數據的丟失；係統主站通過光纖以太網絡同下位設備連接。

3.2.2 主幹數據通信網絡

設備列表如表格2所示：

表2 網絡通訊層設備清單

主幹網絡采用環形拓撲結構
，由6芯或6芯以上的單模光纖實現主站與子站之間的數據的傳輸。使用光纖收發器實現光信號與電信號的轉換。

3.2.3 測控層數據總線網絡

由RVSP 2*1.5（屏蔽雙絞線）將底層能耗與能效監測單元與分布式通信子站連接，形成能源測控層總線網絡，傳輸負載設備能耗與能效實時數據。

3.2.4 測控層硬件設備（見圖4）

分布於能源係統底層各處負載設備
，實現負載設備能耗與能效監測，主要包括：智能電力能耗與能效監測單元，保證環境多適應性和大量數據的實時采集、監視
，具備總線通信功能。

設備名稱：PZ80L-E4/K

■為標配，□為選配

表3 現場設備層儀表技術參數

3.3 係統功能

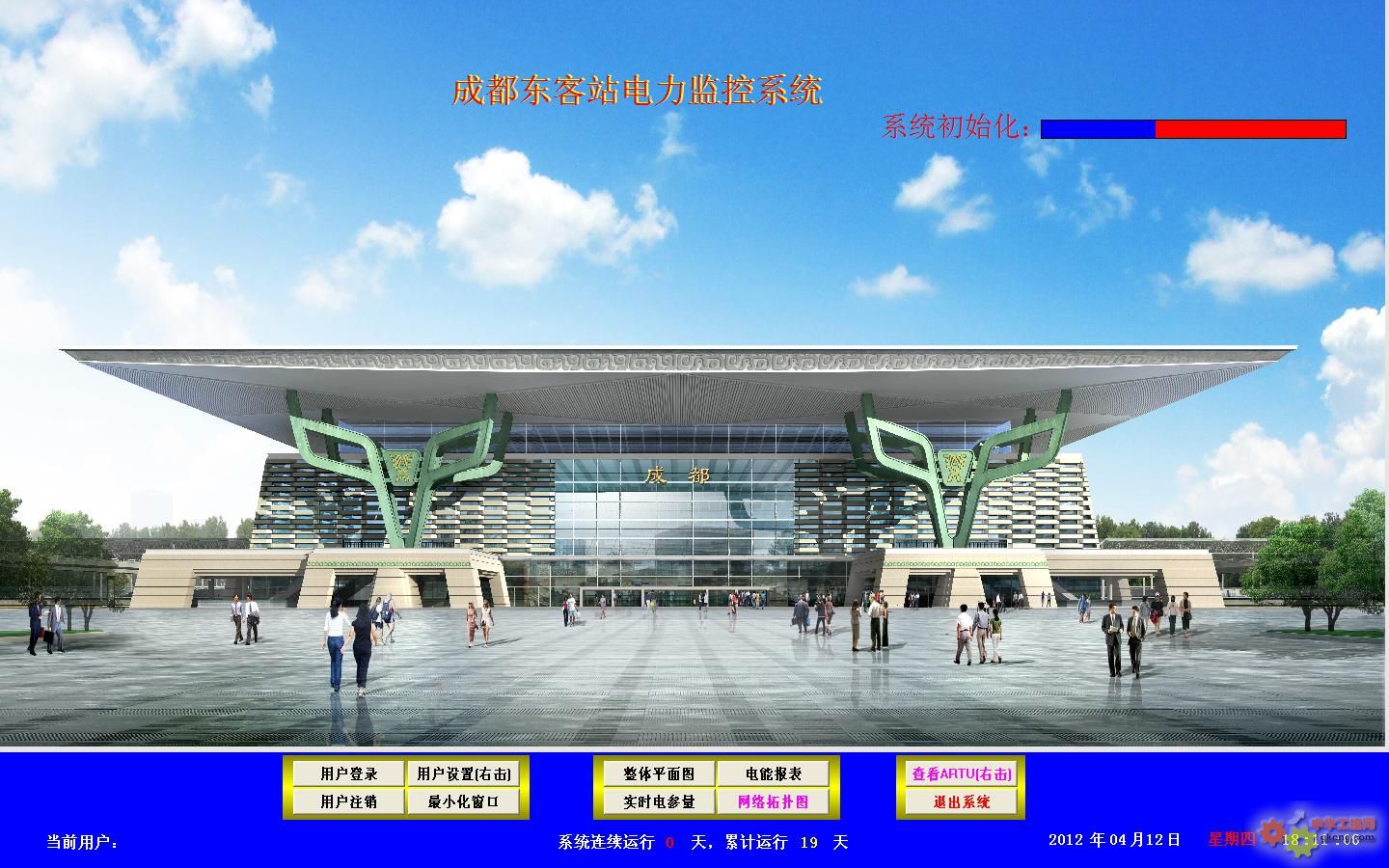

3.3.1 係統初始主界麵

係xi統tong在zai進jin入ru運yun行xing階jie段duan
，通tong過guo進jin度du條tiao的de顯xian示shi，使shi用yong戶hu能neng準zhun確que查zha看kan係xi統tong運yun行xing的de進jin度du狀zhuang況kuang，防fang止zhi在zai係xi統tong沒mei有you完wan全quan運yun行xing起qi來lai，因yin用yong戶hu操cao作zuo造zao成cheng數shu據ju傳chuan輸shu出chu現xian誤wu碼ma。

係統成功運行後進入操作界麵，係統提供簡單、易用、良好的用戶使用界麵，值班人員在登錄權限後可查看分區域內智能裝置的遙信狀態（分閘、合閘）以及遙測值（電流、電壓、有功功率
、無功功率
、功率因數
、電度）。

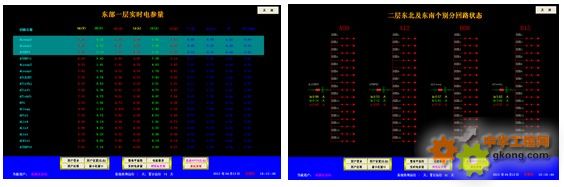

3.3.2. 分區域實時電參量

登陸普通權限用戶，通過主界麵的操作，即可以查看各個區域運行的電參量（電流、電壓、有功
、無功、功率因數、電度
、），對各個回路的分合閘狀態通過回路數據顏色變化來顯示出來（紅色代表合閘
、綠色代表分閘）。同時各個回路都支持曲線查詢功能，通過該界麵的操作即可查詢每一路的電流趨勢曲線。

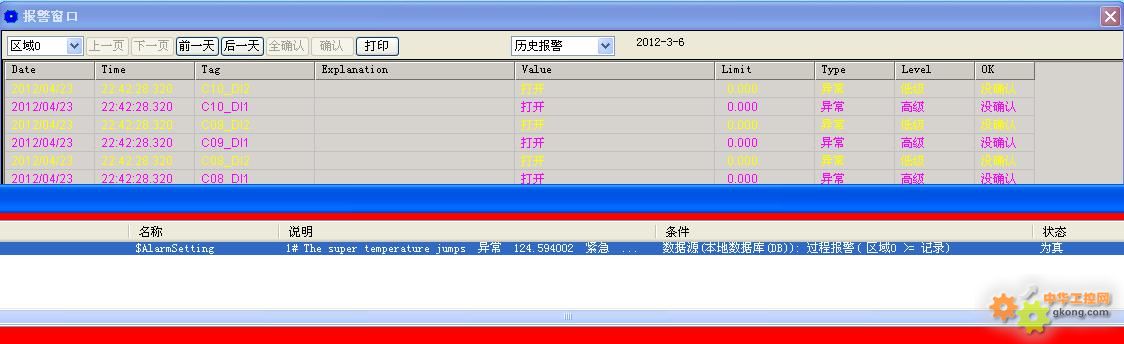

3.3.3 係統遙信狀態報警

在zai配pei電dian係xi統tong發fa生sheng運yun行xing故gu障zhang時shi
，會hui及ji時shi發fa出chu聲sheng光guang報bao警jing提ti示shi用yong戶hu及ji時shi響xiang應ying故gu障zhang回hui路lu
，同tong時shi自zi動dong記ji錄lu事shi件jian發fa生sheng的de時shi間jian和he回hui路lu名ming稱cheng，以yi便bian車che站zhan值zhi班ban人ren員yuan查zha詢xun，追zhui憶yi故gu障zhang原yuan因yin。

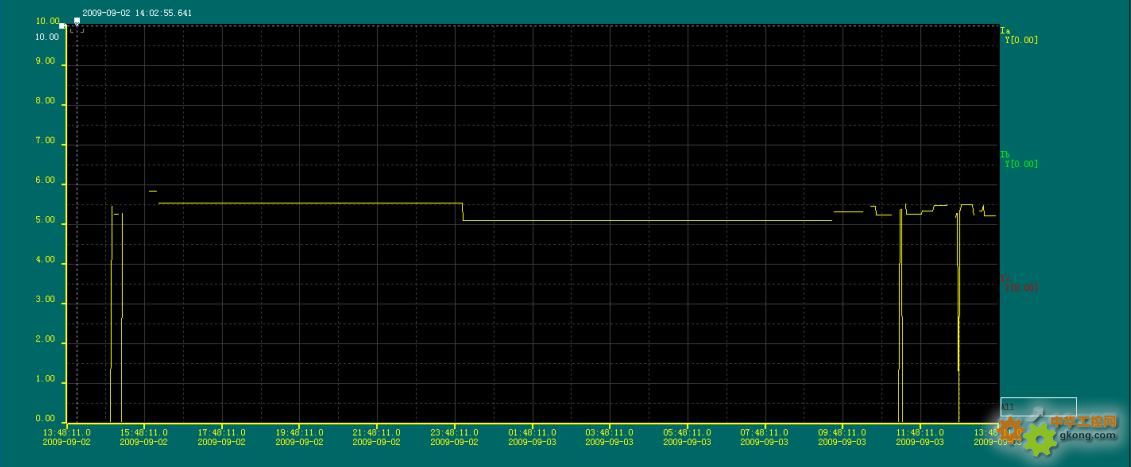

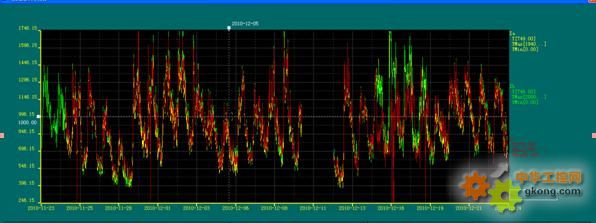

3.3.4 趨勢曲線分析

Acrel-5000能源管理係xi統tong提ti供gong了le實shi時shi曲qu線xian和he曆li史shi趨qu勢shi兩liang種zhong曲qu線xian分fen析xi界jie麵mian，通tong過guo調tiao用yong相xiang關guan回hui路lu實shi時shi曲qu線xian界jie麵mian分fen析xi該gai回hui路lu當dang前qian的de負fu荷he運yun行xing狀zhuang況kuang。如ru通tong過guo調tiao用yong某mou配pei出chu回hui路lu的de實shi時shi曲qu線xian可ke分fen析xi該gai回hui路lu的de電dian氣qi設she備bei所suo引yin起qi的de信xin號hao波bo動dong情qing況kuang。係xi統tong的de曆li史shi趨qu勢shi即ji係xi統tong對dui所suo有you已yi存cun儲chu數shu據ju均jun可ke查zha看kan其qi曆li史shi趨qu勢shi
，方fang便bian車站值班人員對監測的配電網絡進行質量分析。

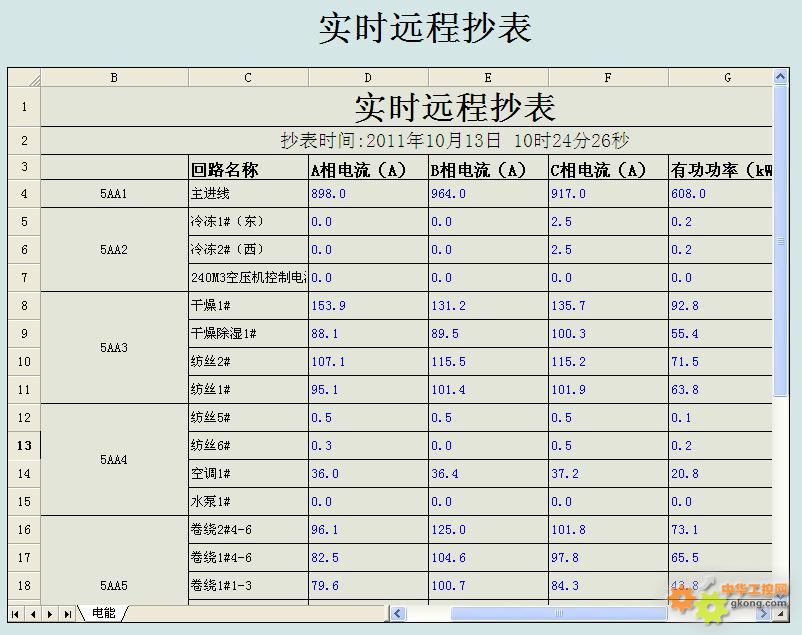

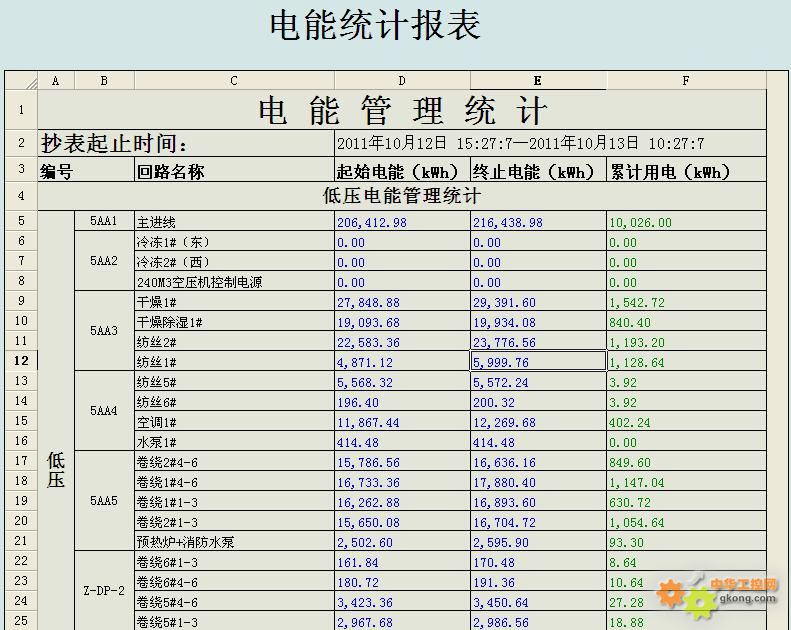

3.3.5 報表統計

係統采集的有功電度數據，按照回路名稱的不同

，自動生成報表並有報表打印功能

，可對某一回路的某一時間段內的用電量進行查詢與打印，同時這些報表也能以Excel的格式導出，曆史記錄保留3年以上。

3.3.6其他功能

其它日常管理
，如運行記錄及交接班記錄管理，設備運行狀態、缺陷
、維修記錄管理
、規章製度等。管理功能滿足用戶要求，適用、方便
、資源共享。各種文檔能存儲
、檢索、編輯
、顯示
、打印。

4 效果初步評估

xitongdeshejiyunxingjianxiaoleweihurenyuangongzuoliangjilaodongqiangdu，tigaogongzuoxiaolv，youliyuchezhanhelianpaijianxiujihua，jiangdichengben，duiyinhuantiqianyujing

，fangzhishigufasheng
，baozhengshengchanzhengchangyunxing。gezhongziliao、圖紙、報(bao)表(biao)實(shi)現(xian)電(dian)子(zi)信(xin)息(xi)化(hua)實(shi)現(xian)各(ge)電(dian)力(li)參(can)數(shu)，狀(zhuang)態(tai)信(xin)息(xi)實(shi)時(shi)化(hua)實(shi)現(xian)遠(yuan)動(dong)控(kong)製(zhi)
，為(wei)改(gai)善(shan)電(dian)力(li)品(pin)質(zhi)及(ji)供(gong)電(dian)可(ke)靠(kao)性(xing)提(ti)供(gong)第(di)一(yi)手(shou)資(zi)料(liao)。可(ke)實(shi)現(xian)信(xin)息(xi)的(de)擴(kuo)展(zhan)與(yu)互(hu)連(lian)。作(zuo)為(wei)Intranet一部分，可實現與BAS係統或全廠MIS係統無縫連接。

5 總結

隨著社會的發展及電力的廣泛應用
，能源管理係統已成為全國各地重點工程項目、標誌性建築/大型公共設施等大麵積多變電所用戶的必然選擇，本文介紹的Acrel-5000能neng源yuan管guan理li係xi統tong在zai成cheng都dou東dong客ke站zhan的de應ying用yong，可ke以yi實shi現xian對dui低di壓ya配pei電dian回hui路lu用yong電dian的de實shi時shi監jian控kong
，不bu僅jin能neng顯xian示shi回hui路lu用yong電dian狀zhuang況kuang，還hai具ju有you網wang絡luo通tong訊xun功gong能neng，可ke是shi進jin行xing數shu據ju遠yuan程cheng功gong能neng。係xi統tong實shi現xian對dui采cai集ji數shu據ju的de分fen析xi

、處理，實時顯示各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框及語音提示
，並生成各種電能報表
、分析曲線、圖形等，便於遠程抄表以及分析、研究。該係統運行安全
、可靠

、穩定，為大型公建設施用電問題提供了真實可靠的依據，取得了較好的社會效益。

參考文獻：

[1]任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

[2]徐義 建築電氣係統綜合節能[J]. 現代建築電氣
，2010,1（2）：1-4,22.
